Awex MIO 22LS Assembly Instructions

MIO 22LS
INSTRUKCJA MONTAŻU
SPECYFIKACJA TECHNICZNA:
- Napięcie zasilania: 17 - 30 V DC
- Pobór prądu w dozorowaniu: <200µA*
- Pobór prądu w alarmie: <500µA*
- Obciążalność styków DC: 6A, 30V*
- Zakres napięcia wejściowego: <30V DC
- Izolator zwarć: wbudowany, obustronny
- Temperatura pracy: od -10°C do 55°C
- Stopień ochrony: IP 66/67*
- Kolor obudowy: szary
- Waga: 200g
- Wymiary: 150x116x67 mm / 187x118x67 mm
CECHY CHARAKTERYSTYCZNE:
- Wyrób zgodny z normą EN 54-18:2005/AC:2007
- Wyrób zgodny z normą EN 54-17:2005/AC:2007
- Wyrób stosowany w budownictwie
- Wyrób przeznaczony do systemów sygnalizacji pożarowej
- Wejścia nadzorowane
- Wyjścia potencjałowe nadzorowane
- Funkcja FAIL-SAFE
- Korpus urządzenia wykonany z poliwęglanu
Aby zapewnić prawidłową i bezawaryjną prace należy
przestrzegać następujących zasad:
- Urządzenie może współpracować jedynie z centralą FAS
- Instalację modułu powinna wykonywać osoba uprawniona
do takich czynności oraz posiadająca odpowiedni certyfikat
- Minimum raz w roku należy przeprowadzić udokumentowany
przegląd techniczny elementu
- Zabrania się wprowadzania jakichkolwiek zmian w konstrukcji
układu elektronicznego oraz mechanicznego urządzenia
WARUNKI GWARANCJI:
Warunkiem uznania gwarancji jest:
- Brak uszkodzeń mechanicznych
- Brak śladów ingerencji osób trzecich w konstrukcję elementu
- Prawidłowa eksploatacja zgodna z zaleceniami
- Prawidłowe podłączenie przewodu kontrolno-zasilającego
Certyfikat nr / Certyficate No.: 1438 - CPR - 0519
DoP nr / DoP No.: 20/FS/2018/PL
Dane techniczne: DTR MIO 22LS v18.1
Technical data: UM MIO 22LS v18.1
* cecha nie potwierdzona podczas oceny i weryfikacji stałości właściwości
użytkowych prowadzonej przez CNBOP-PIB
24V
IN/OUT IP 66/67*
DC
OGÓLNE WARUNKI GWARANCJI dostępne są na stronie internetowej producenta www.awex.eu
Zamówiony towar wyprodukowany wg indywidualnego zamówienia odbiegający od standardowej oferty firmy Awex nie podlega zwrotowi.
P.P.H.U. AWEX Rafał Stanuch
ul.Długa 39, Masłomiąca
32-091 Michałowice
tel:+48 12 681 55 00
fax:+48 12 681 55 22
ASSEMBLY INSTRUCTIONS

TECHNICAL SPECIFICATION:

- Supply voltage: 17 - 30 V DC
- Current consumption in monitoring mode: <200µA*
- Current consumption in alarm mode: <500µA*
- Contact load capacity DC: 6A, 30V*
- Input voltage range: <30V
- Short-circuit isolator: integrated, double-side type
- Working temperature: -10°C to 55°C
- Protection class: IP 66/67*
- Housing colour: grey
- Weight: 200g
- Dimensions: 150x116x67 mm / 187x118x67 mm

CHARACTERISTICS:

- Compliance with EN 54-18:2005/AC:2007
- Compliance with EN 54-17:2005/AC:2007
- Used for building industry
- Designed for fire detection and alarm systems
- Supervised inputs
- Monitored potential outputs
- FAIL-SAFE function
- Polycarbonate housing
In order to ensure correct and failure-free operation,
the following rules must be followed:
- Use only with FAS units
- Installation of the module can be only performed
by qualified and certified personnel
- Perform documented inspections of the device
at least every year
- No modifications to the electronic or mechanical
elements can be made

WARRANTY CONDITIONS:

- Requirements for warranty service acceptance:
- No mechanical damage
- No signs of unauthorized modifications of the device
- Correct use acc. to manufacturer's recommendations
- Correct connection of the control and supply cable
* feature not confirmed during the assessment and verification
of constancy of performance carried out by CNBOP-PIB
18
GENERAL CONDITIONS OF WARRANTY are available on manufacturer's website at www.awex.eu
The goods ordered that were manufactured according to the individual order and differ from the standard offer of Awex may be not returned.
1
MODUŁ MIO 22LS O IP66
www.awex.eu
150 mm
MODUŁ MIO 22LS S IP67
2
118 mm

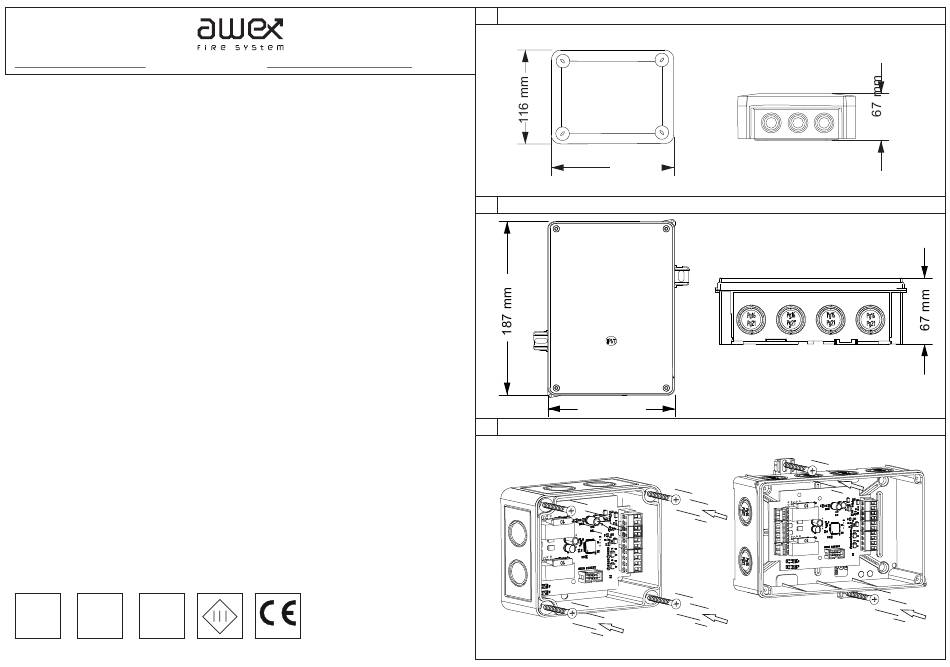

3 MONTAŻ MODUŁU DO ELEMENTU KONSTRUKCYJNEGO INSTALATION OF THE MODULE TO THE STRUCTURAL ELEMENT
zalecane kołki / recomended rawlplugs Ø6
HAUSING COVER OF MIO 22LS O IP66
HAUSING COVER OF MIO 22LS O IP67
