Eelectron DL04A01KNX Quick Start Manual

DL04A01KNX
Dimmer led CV 4 canali KNX Tensione Costante
Constant Voltage Led dimmer 4 channels KNX

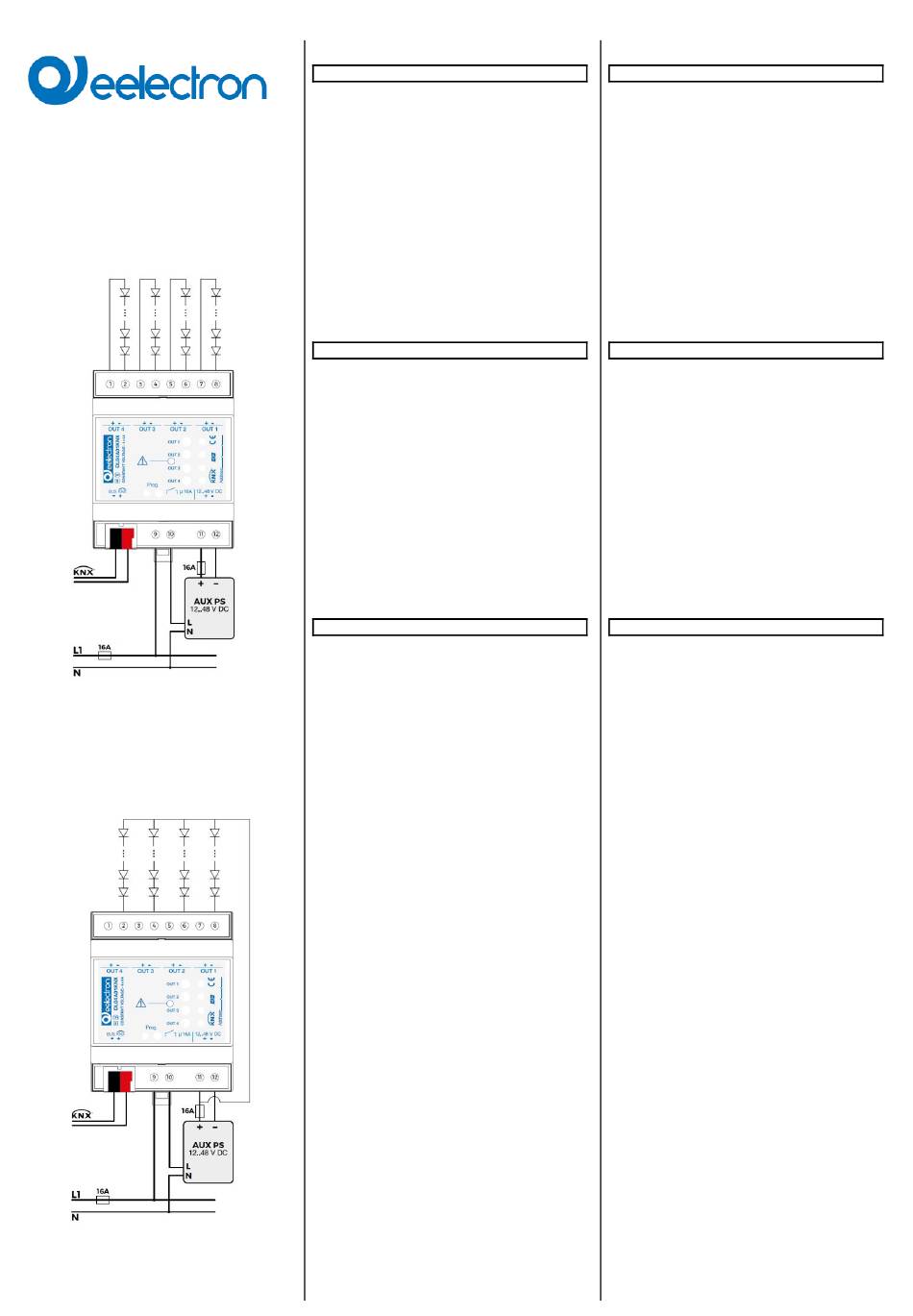

[A] Schema di cablaggio / wiring diagram
[B] Schema di cablaggio con anodo comune connesso
direttamente all'alimentazione ausiliaria
(consigliato per carichi > 3A per canali)
/
with common anode connected directly to auxiliary power
supply
(recommended for loads > 3A per channel)
IT
Descrizione del prodotto e suo funzionamento
DL04A01KNX è un attuatore dimmer per led alimentati in
tensione continua con controllo in tensione costante (CV). Il
dispositivo permette di pilotare 4 canali indipendenti oppure 1
canale RGB ed un canale indipendente oppure un canale
RGBW.
Il modulo può essere alimentato da 12 a 48V DC e di
conseguenza può gestire le uscite (strisce led) con tensioni da
12 a 48V DC. La corrente massima per ciascun canale è 4A ,
Il dispositivo include un relè da 16A, adatto per la
commutazione di carichi capacitivi,
spegnimento totale dell'alimentatore esterno quando tutti i
carichi sono spenti (per esempio di notte) garantendo la
massimizzazione del risparmio energetico. Sul pannello frontale
del DL04A01KNX sono presenti 4 pulsanti di commutazione
locale con i relativi led di visualizzazione stato ed un led per la
segnalazione delle anomalie: corto circuito sulle uscite,
sovratemperatura, connessione alimentazione con polarità
invertita, tensione alimentatore ausiliario insufficiente.
funzioni disponibili includono : blocco, logica, scenari, sequenze
di colori, etc..
Il dispositivo include l'interfaccia di comunicazione KNX.
Programma applicativo ETS
Scaricabile dal sito: www.eelectron.com
Numero massimo indirizzi di gruppo:
Corrisponde al numero massimo di indirizzi di gruppo diversi
che il dispositivo è in grado di memorizzare.
Numero massimo associazioni:
Corrisponde al numero massimo di associazioni tra oggetti di
comunicazione e indirizzi di gruppo che il dispositivo può
memorizzare.
Attenzione : esiste un limite al numero di associazioni che si
possono creare, sullo stesso dispositivo, tra oggetti di
comunicazione in trasmissione (per esempio gli ingressi) e in
ricezione (per esempio le uscite).
Qualora si voglia associare un indirizzo di gruppo usato su un
oggetto di comunicazione in trasmissione (un ingresso) , ad un
oggetto di comunicazione in ricezione (una uscita) che ha già
un indirizzo di gruppo precedentemente associato si ricorda che
è possibile aggiungere un massimo di 150 indirizzi di gruppo
di questo tipo sull'intero dispositivo.
Dati Tecnici
Alimentazione
Via bus EIB/KNX
Corrente assorbita
Ingresso AUX alimentazione led
Corrente assorbita
Elementi di comando
4 pulsanti di comando locale delle uscite
4 led verdi di visualizzazione stato uscite
1 led bicolore di segnalazione anomalie
Pulsante e led EIB/KNX
Uscita per LED
Frequenza PWM:
Protezione sovracorrente:
Protezione sovratemperatura:
Protezione inversione di polarità:
Uscita a relè
16 A cos φ 1 - 230 V AC / 8 A cos φ 0.6 - 230 V AC
Valore massimo del fusibile sul relè
Valore Massimo corrente su relè:
Massima corrente di picco :
[1] Controllare sempre che la massima corrente di picco
assorbita dall'alimentatore esterno (AUX) sia compatibile
con le caratteristiche del relè.
Terminali
Diametro massimo cavi con trefoli:
Dati meccanici
Involucro in materiale plastico:
Montaggio:
Dimensioni:
Peso (circa):
Condizioni di impiego
Soddisfa EN 50491-2
Temperatura operativa:
Temperatura di stoccaggio:
Umidità relativa (non condensante):
Compatibilità elettromagnetica
Soddisfa EN 50491-5-1 e EN 50491-5-2
Sicurezza elettrica
Grado di inquinamento: (secondo EN60664-1)
Grado di protezione: (secondo EN60529)
Classe di protezione: (secondo IEC 1140)
Classe di sovratensione: (secondo IEC664-1)
Bus: tensione di sicurezza SELV 21..31 V DC
Soddisfa EN50491-3
Marcatura CE
Conforme alle direttive CE e Bassa Tensione
GB

Product and application description

DL04A01KNX is a dimming actuator for LED in DC with
constant voltage (CV).
The device allows to drive 4 independent channels or 1 RGB
channel and 1 single color channel or 1 channel RGBW.
Module can be powered from 12 to 48V DC and consequently
can manage the outputs (LED strips) with voltage from 12 to
48V DC. The maximum current for each channel is 4A;
The device includes a 16A relay, suitable for switching
capacitive loads, that allows a complete shutdown of the
che permetta lo external power supply when all loads are switched off (for
example at night) ensuring the maximization of the energy
saving. On the front panel of DL04A01KNX there are 4 local
switching buttons with corresponding status LED and a LED for
signalling faults: short circuit on the output, over-temperature,
power connection with reversed polarity, insufficient auxiliary
power supply voltage.
Le Available
sequences, etc ..
Device is equipped with KNX communication interface.

ETS Application program

See eelectron website : www.eelectron.com
250 Maximum number of group addresses:
This is the maximum number of different group addresses the
device is able to memorize.
250 Maximum number of associations:
This is the maximum
communication objects and group addresses the device is able
to store.
Caution: there is a limit to the number of associations that can
be created, on the same device, between transmission
communications
communication objects (i.e. outputs)
If you want, on the same device, add a group address linked to
a transmission communication object (input) to a receiving
communication object (output) which already has a different
group address associated, please note that you can add a
maximum of 150 group addresses of this kind for the whole
device.

Technical data

Power Supply
21..31V DC Via bus EIB/KNX cable
< 5 mA Current Consumption EIB/KNX
12 ... 48V DC ± 10% AUX input to supply LED's
≤ 16A
Current Consumption

Control Elements

4 buttons for manual switching of outputs
4 green led to display output status
1 bicolor led to display errors
EIB/KNX Red LED and button
OUTPUT for LED
200 / 260 / 400Hz PWM frequency:
Si Over current protection:
Si Over temperature protection:
Si Reverse Polarity protection:

Relay Output

16 A cos φ 1 - 230 V AC / 8 A cos φ 0.6 - 230 V AC
16A Max fuse relay output:
16A / 140 µF Max current relay output:
[1]
120 A / 20 ms Max peak current :
[1] Always check that the maximum peak current drawn by the
AUX power supply is compatible with the characteristics of
the relay.

Terminals

2
2,5 mm Maximum wire gauge stranded :

Mechanical data

PPO - HFFR Plastic enclosure:
Guida DIN Installation:
4 Moduli Dimensions:
230 g. Weight (approx.):

Environmental Specification

According to EN 50491-2
-5 °C + 45 °C Ambient temperature in operation:
- 20 °C + 55 °C Storage temperature:
max. 90% Relative humidity (not condensing):

Electromagnetic compatibility

Compliant with EN 50491-5-1 and EN 50491-5-2

Electrical Safety

2 Degree of pollution:
IP20 Degree of protection:
III Safety Class :
III Overvoltage class: I
Bus: safety extra low voltage SELV 21...31 V DC
Compliant with EN 50491-3
CE Mark
According to EMC guideline and low voltage directive
functions include block, logic, scenes,
number of associations between
objects (i.e. inputs) and
21..31V DC
< 5 mA
12..48 V DC ± 10%
≤ 16A
200 / 260 / 400Hz
Yes
Yes
Yes
16A
16A / 140 µF
120 A / 20 ms
2
2.5 mm
PPO - HFFR
DIN Rail
4 Modules
230 g.
-5 °C + 45 °C
- 20 °C + 55 °C
max. 90%
(according EN60664-1)
(according EN60529)
(according IEC 1140)
(according IEC 664-1)
Rev. 1.4
color
250
250
receiving
[1]
2
IP20
III
III
