Renkforce RF-CMP-202 Operating Instructions Manual

Bedienungsanleitung
Endstufe
Best.-Nr. 2568757 (RF-CMP-202 2 Kanäle 100 W)
Best.-Nr. 2568758 (RF-CMP-204 4 Kanäle 200 W)
1 Bestimmungsgemäße Verwendung
Bei dem Produkt handelt es sich um einen Verstärker für eine KFZ-Stereoanlage. Das Pro-
dukt muss über das 12 V DC Bordnetz versorgt werden.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also
nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-
dungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
■
Verstärker
■
Anschlusskabel mit Molex-Steckverbin-
dern
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-
te.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-
nungsanleitung enthaltenen Sicherheitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Anforderungen an den Benutzer
■
Das Produkt darf nur von einer geschulten Person mit den notwendigen elektrischen und
mechanischen Vorkenntnissen installiert werden, die die gültigen Vorschriften in Bezug
auf die Installaton und Verwendung von KFZ-Audiosystemen kennt.
5.3 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.4 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.5 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
1
■
Bedienungsanleitung
www.conrad.com/downloads herunter
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.6 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-
räte, an die das Produkt angeschlossen wird.
6 Anschluss
6.1 Hinweise zum Einbau und Anschluss
■
Das Produkt darf nur von einer geschulten Person mit den notwendigen elektrischen und
mechanischen Vorkenntnissen installiert werden, die die gültigen Vorschriften in Bezug
auf die Installaton und Verwendung von KFZ-Audiosystemen kennt.
■
Der Einbau des Produkts darf weder die Straßentauglichkeit noch die Verkehrssicherheit
des Fahrzeugs beeinträchtigen.
■
Die Einbauposition muss gegenüber der vom Produkt erzeugten Wärme unempfindlich
sein.
■
Auf ausreichende Belüftung achten. Für eine ausreichende Luftzirkulation müssen auf al-
len Seiten mindestens 5 cm Abstand zum Gerät eingehalten werden.
■
Die Einschränkungen bzw. Voraussetzungen des KFZ-Audiosystems müssen berück-
sichtigt werden. Dazu sind die Anweisungen zu beachten, die dem KFZ-Audiosystem
beiliegen sowie die technischen Daten des Systems.

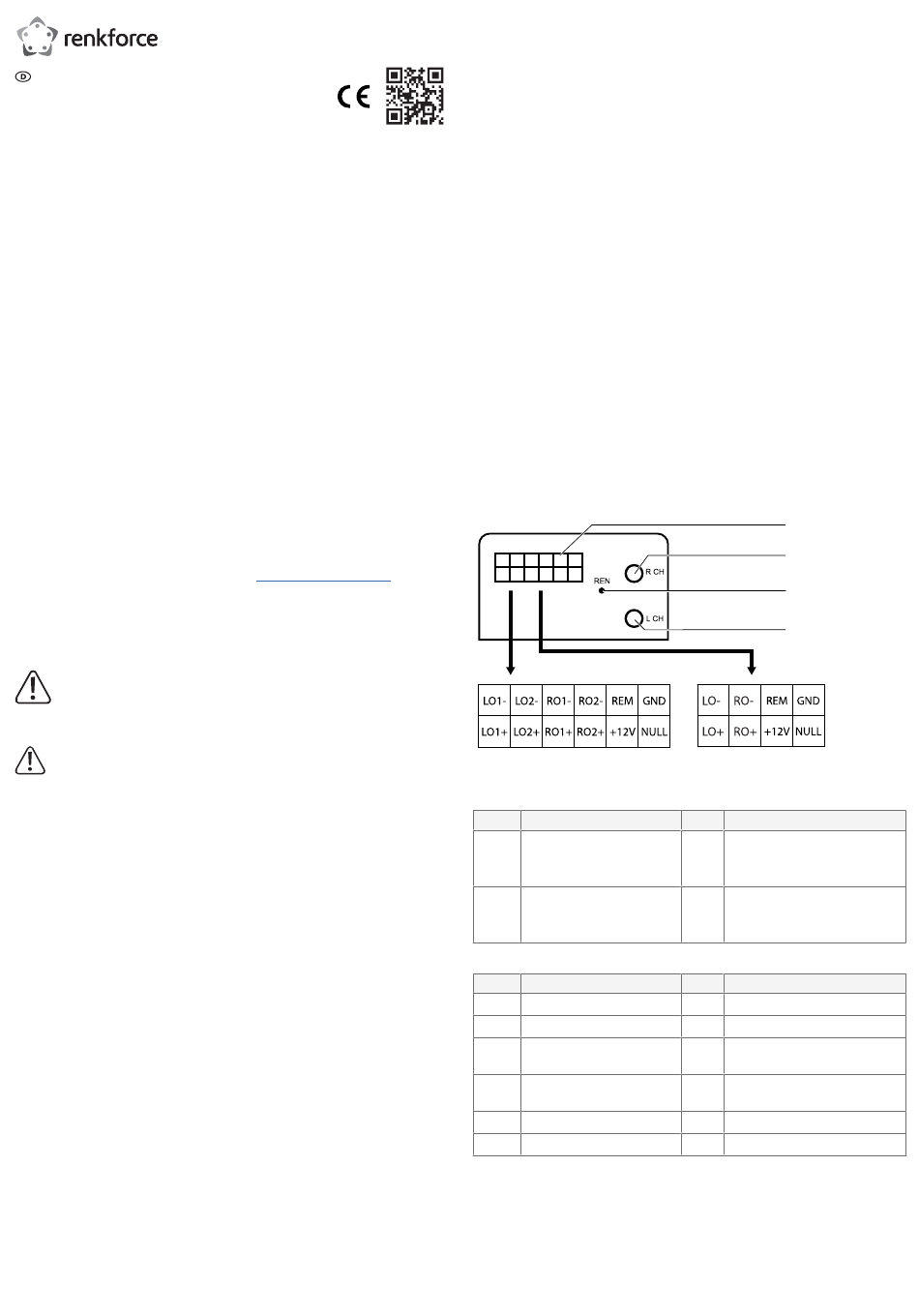

6.2 Anschlussdiagramm
2568758
Beschreibung
A1 Kontakte
A3 Betriebsanzeige REN
■
Im eingeschalteten Zustand
leuchtet die Anzeige auf.
2568758
Anschluss
LO1- Linker Ausgang von Kanal 1 (-)
LO2- Linker Ausgang von Kanal 2 (-)
RO1- Rechter Ausgang von Kanal 1
(-)
RO2- Rechter Ausgang von Kanal 2
(-)
REM Controller-Schnittstelle
GND Masse
A1
A2
A3
A4
2568757
Beschreibung
A2 Audio-Eingang RCH
■
Den rechten Kanal des KFZ-Au-
diosystems hier anschließen
A4 Audio-Eingang LCH
■
Den linken Kanal des KFZ-Audio-
systems hier anschließen
Anschluss
LO1+ Linker Ausgang von Kanal 1 (+)
LO2+ Linker Ausgang von Kanal 2 (+)
RO1+ Rechter Ausgang von Kanal 1 (+)
RO2+ Rechter Ausgang von Kanal 2 (+)
+12V Stromversorgung
NULL (keine Funktion)
