MÜLLER + ZIEGLER Igt-MU Quick Start Manual

DC-Messumformer Igt-MU und Ugt-MU
Sicherheitshinweise
Betriebsanleitung beachten!
Das beschriebene Gerät darf ausschließlich durch qualifizierte Elektrofachkräfte
gemäß DIN EN 50110-1/-2 sowie IEC 60364 installiert werden. Prüfen Sie vor
Inbetriebnahme das Gerät auf Transportschäden. Bei Beschädigungen darf das
Gerät nicht in Betrieb genommen werden. Halten Sie bei der Verwendung des
Gerätes die geltenden Gesetze, Normen und Bestimmungen ein. Installieren Sie
das Gerät nur in trockenen Räumen. Die Montage des Gerätes darf nicht auf oder
an leicht entzündlichen Materialien erfolgen. Eine nicht bestimmungsgemäße
Nutzung sowie die Nichtbeachtung dieser Anwendungshinweise haben den
Verlust der Gewährleistung bzw. Garantie zur Folge. Das Gerät ist bei
sachgemäßer Anwendung wartungsfrei.
Warnung! Schutz gegen gefährliche Körperströme.
Bei Anwendungen mit hohen Arbeitsspannungen ist auf ausreichend Abstand
bzw. Isolation zu anderen Geräten und auf Berührungsschutz zu achten.
Gefährliche elektrische Spannung
Verbrennungen führen.
Spannungsversorgungen für das Gerät ab, bevor Sie das Gerät montieren,
installieren, Störungen beheben oder Wartungsarbeiten vornehmen.
Achtung!
Auf Schutzmaßnahmen gegen elektrostatische Entladungen (ESD) achten.
Die Geräte dürfen nur fachgerecht entsorgt werden!
Weitere Informationen unter www.mueller-ziegler.de.
Konformität
Dieses Gerät entspricht den Bestimmungen der EMV-Richtlinie 2014/30/EU, der
Niederspannungsrichtlinie 2014/35/EU, sowie der RoHS-Richtlinie 2011/65/EU.
Komponenten des Erzeugnisses enthalten folgenden Stoff > 0,1 Masseprozent
der Kandidatenliste (SVHC) gem. REACh-Verordnung 1907/2006: Blei, CAS-
Nummer 7439-92-1, EG-Nummer 231-100-4.
Anwendung
Die Messumformer IgT-MU und UgT-MU dienen zur Umformung und galvanischen
Trennung eines Gleichstromes oder einer Gleichspannung in ein eingeprägtes Gleichstrom-
und Gleichspannungssignal. Die kalibrierten Doppelausgänge sind umschaltbar zwischen 0-
20 mA und 0-10 V oder 4-20 mA und 2-10 V.

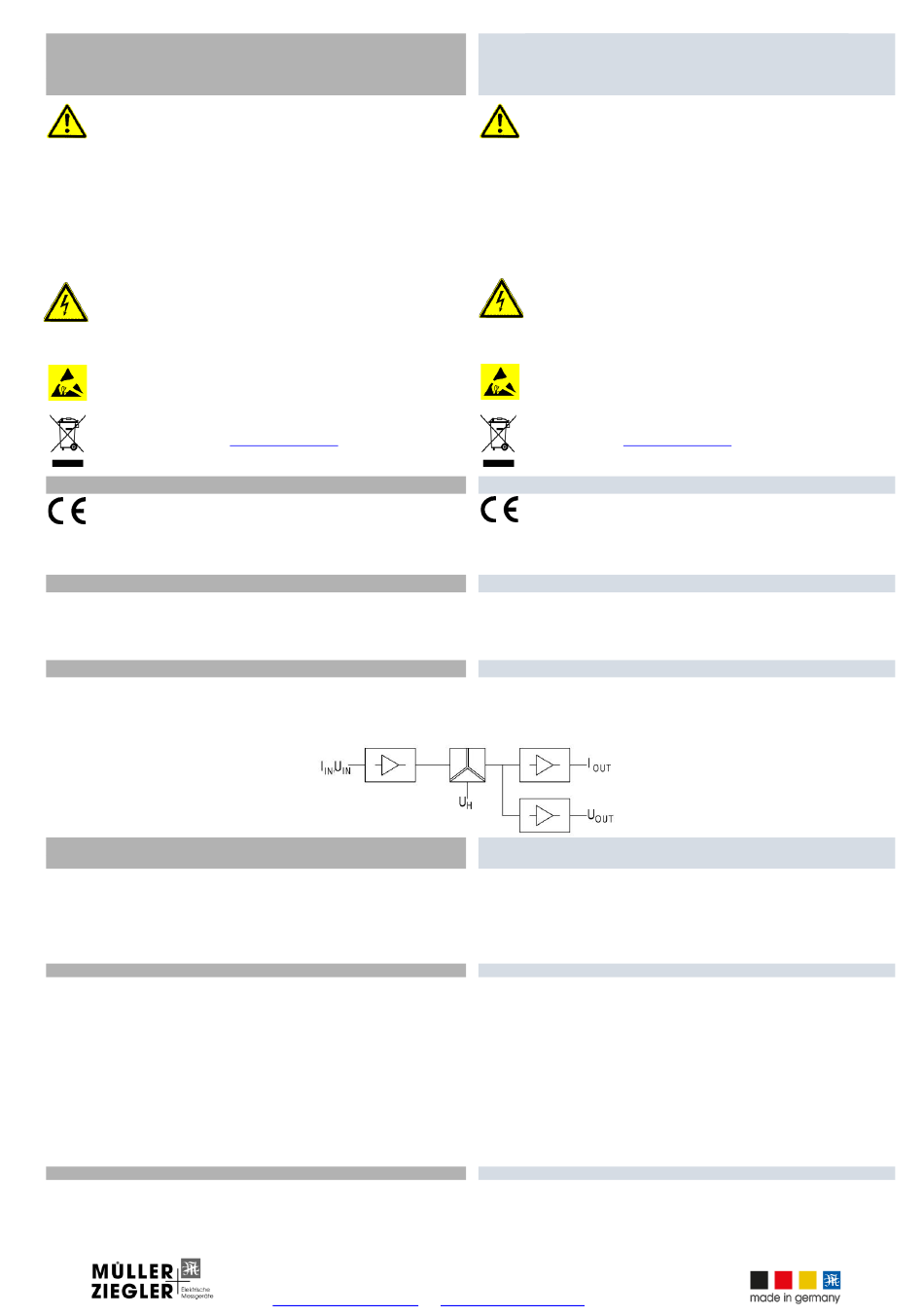

Funktion
Die Messgröße gelangt über eine Eingangsschutzbeschaltung zum Verstärker bzw.
Impedanzwandler. Die hier gewonnene Gleichspannung wird galvanisch getrennt und am
Ausgang in einen eingeprägten Gleichstrom und in eine eingeprägte Gleichspannung
umgeformt. Beide Ausgänge sind leerlauf- und kurzschlussfest. Eine Verbindung zwischen
beiden Ausgängen ist unzulässig. Eine Versorgungsspannung ist erforderlich.
Technische Daten
Eingangsdaten
Eingangsgröße Gleichstrom oder Gleichspannung
Nennwerte ein Wert von 0-5 mV bis 0-600 V, Ri = 100 kOhm/V,
max. 2 MOhm
ein Wert von 0-100 µA bis 0-5 A, Spannungsabfall 60 mV
Option • Übertragung beider Polaritäten
Überlastung dauernd bei Strom 2-fach, bei Spannung 5-fach / max. 830 V
Stoßüberlastung bei Strom 20-fach, 1 s
Ausgangsdaten
Ausgänge 0-20 mA/0-500 Ohm Bürde und 0-10 V max. 10 mA belastbar
sowie 4-20 mA/0-500 Ohm Bürde und 2-10 V max. 10 mA
belastbar, frontseitig umschaltbar, bei gleichzeitiger Verwendung
beider Ausgänge darf der Spannungsausgang mit max. 1 mA
belastet werden, Imax < 40 mA, Umax < 24 V
Optionen • bipolarer Ausgang (z.B. –20 mA – 0 – +20mA / –10 V – 0 – +10V)
• Nullpunktanhebung (z.B. 0-10-20 mA / 0-5-10 V)
• Frequenzmodul ein Wert von 0-5 Hz bis 0-10 kHz
○ „Open-Kollektor" NPN, max. 30V, 100 mA belastbar,
Impuls/Pause 50/50 %
○ Rechtecksignal 5V, max. 10 mA belastbar, Impuls/Pause
50/50 %
Bürdeneinfluss nein
Restwelligkeit < 15 mVss
Versorgungsspannung
Standard 230 V AC ±20 %, 45-65 Hz, 2,5 VA
Optionen •110 V AC ± 20 %, 45-65 Hz, 2,5 VA
•24 V DC, -15 % bis +25 %, 2 W, (EMV DIN EN 61326 Klasse A)
•6-30 VAC+DC oder 36-265 VAC+DC, 2 VA, (EMV DIN EN 61326
Klasse A)
kann zu elektrischem Schlag
Schalten Sie immer alle verwendeten
MÜLLER + ZIEGLER GmbH, Industriestr. 23, D-91710 Gunzenhausen
Tel. +49 (0) 98 31.50 04 0, Fax +49 (0) 98 31.50 04 20
www.mueller-ziegler.de
DC-Transducer Igt-MU and Ugt-MU

Safety Informations

Observe instructions!
The device described in these instructions shall only be installed by a qualified
electrician according to both EN 50110-1/-2 and IEC 60364. Before startup,
check the device for any damage that may have occurred during shipping. The
device shall not be put into operation in the event of mechanical damage.
Observe in the use of the device the applicable laws, standards and regulations.
Only install this device in dry rooms. Do not install the devices on or in the
vicinity of easily flammable materials. Improper use and failure to follow these
instructions for use will render the warranty or guarantee null and void. The
device is maintenance-free when used correctly.
Warning! Protection against electric shock.
For applications with high working voltages, take measures to prevent accidental
contact and make sure that there is sufficient distance or insulation between
und adjacent devices! High voltage can cause electric shock or burns. Switch off all
power to the device prior to performing any installation, repair or maintenance
work.
Caution!
Be sure to take protective measures against electrostatic discharge (ESD).
The devices must be disposed of a proper manner!
More information at www.mueller-ziegler.de.

Conformity

The device conforms to the requirements of the EMC Directive 2014/30/EU, the
Low Voltage Directive 2014/35/EU, as well as the RoHS Directive 2011/65/EU.
Components of the product contain the following substance > 0.1 mass percent
of the candidate list (SVHC) according to REACh Regulation 1907/2006: Lead,
CAS No 7439-92-1, EC No 231-100-4.

Application

The measuring transducers IgT-MU and UgT-MU are used for the transformation and
galvanic isolation of a direct current or a direct voltage into an impressed direct current
and direct voltage signal. The calibrated double outputs are switchable between 0-20 mA
and 0-10 V or 4-20 mA and 2-10 V.

Function

The measurand is transmitted to the amplifier or impedance converter via an input
protective circuit. The direct voltage generated there is galvanic isolated and transformed
at the output into an impressed direct current and in an impressed direct voltage. Both
outputs are no-load proof and short-circuit proof. Connecting the two outputs is not
permissible. An auxiliary voltage is required.

Technical Data

Input Data

Input variable direct voltage or direct current
Rated values a value from 0-5 mV to 0-600 V, Ri = 100 kOhm/V,
max. 2 MOhm
a value from 0-100 µA to 0-5 A, voltage drop 60 mV
Option •transmission of both polarities
Overload permanent current 2-fold, voltage 5-fold / max. 830 V
High surge load current 20-fold, 1 s

Output Data

Outputs 0-20 mA/0-500 Ohm load and 0-10 V max. 10 mA load as well as
4-20 mA/0-500 Ohm load and 2-10 V max. 10 mA load,
switchable on front side, if both outputs are used
simultaneously, the maximum load on the voltage output is
1 mA, Imax < 40 mA, Umax < 24 V
Options • bipolar output (e.g. –20 mA – 0 – +20mA / –10 V – 0 – +10V)
• zero-point rise (e.g. 0-10-20 mA / 0-5-10 V)
• frequency module a value from 0-5 Hz to 0-10 kHz
Load influence no
Residual ripple < 15 mVss

Auxiliary Voltage

Default 230 V AC ±20 %, 45-65 Hz, 2,5 VA
Options •110 V AC ± 20 %, 45-65 Hz, 2,5 VA
•24 V DC, -15 % to +25 %, 2 W, (EMC EN 61326 class A)
•6-30 VAC+DC or 36-265 VAC+DC, 2 VA, (EMC EN 61326
class A)
info@mueller-ziegler.de
○ „open-collector" NPN, max. 30V, 100 mA load,
impulse/break 50/50 %
○ square wave signal 5V, max. 10 mA load,
impulse/break 50/50 %
04.01.2022
