User's Manual
IT
Manuale d'istruzione
SCAN
for
MORE
P/N: I-CT PRO-POECK
PRODUCT INFO
8051128108743
PROFESSIONAL POE
RJ45 TESTER
WWW.TECHLY.COM
Technical features
UTP
and
STP
PoE
Checker
CONTINUITY

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RJ45 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Techly RJ45

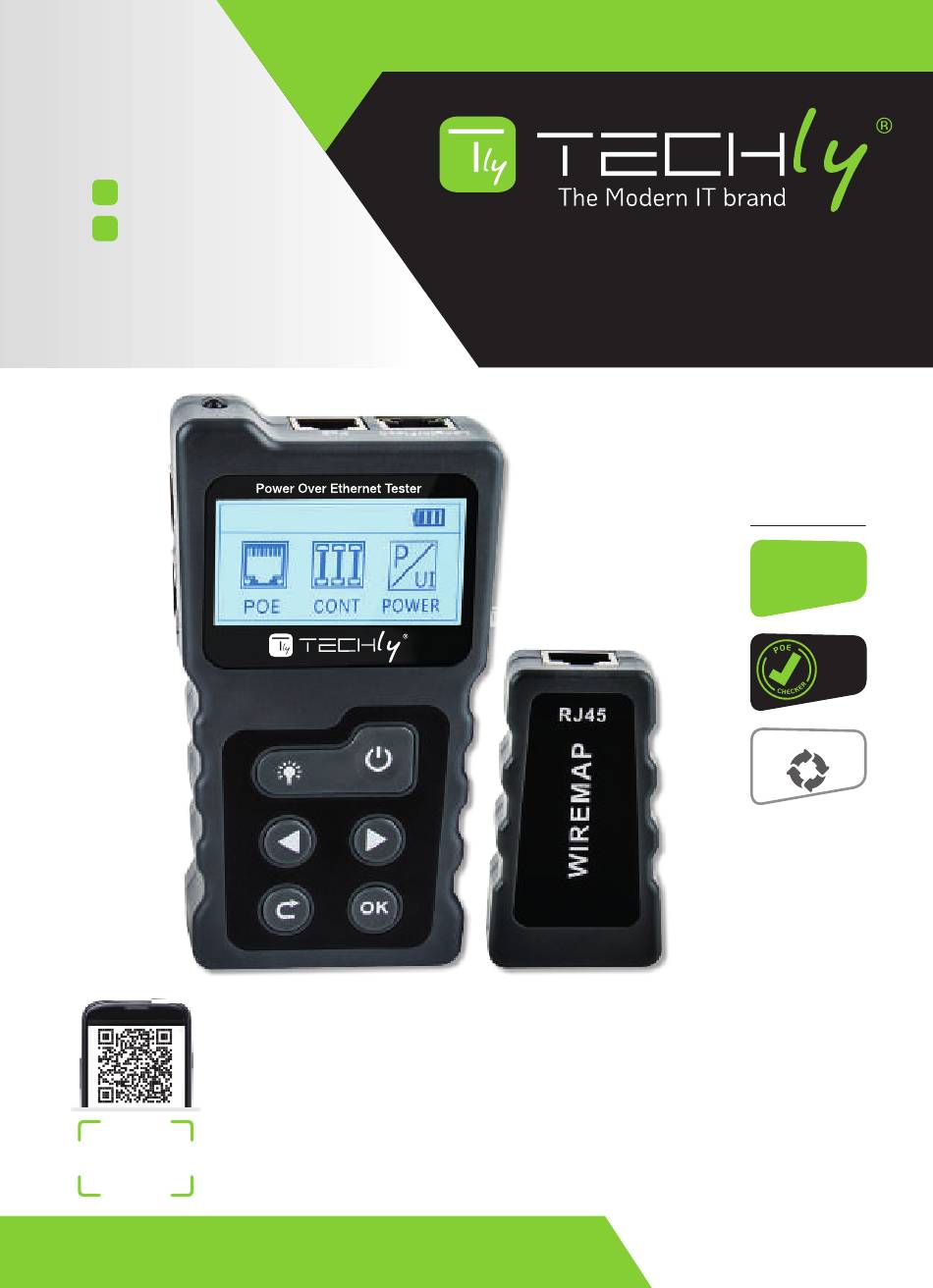

  • Page 1 User's Manual Manuale d’istruzione PROFESSIONAL POE RJ45 TESTER Technical features Checker CONTINUITY SCAN MORE P/N: I-CT PRO-POECK PRODUCT INFO 8051128108743 WWW.TECHLY.COM...

  • Page 2: Important Safety Instruction

    PROFESSIONAL POE EN - 2 RJ45 TESTER PROFESSIONAL POE RJ45 TESTER Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference.
  • Page 3 INTRODUCTION The Professional PoE RJ45 Tester I-CT PRO-POECK consists of two parts: an Emitter and a remote control. It has functions such as standard and non-standard PoE equipment detection, PoE power online test, network cable continuity test, DC power test, switch loop-back test and other functions.

  • Page 4: Specification

    PROFESSIONAL POE EN - 4 RJ45 TESTER FEATURES • Test the information of standard/non-standard PoE device, such as voltage, polarity, midspan or endspan. • Identify the type of PSE, it is af or at standard. • Test of real-time power consumed by PD devices in PoE power supply systems.
  • Page 5 PROFESSIONAL POE EN - 5 RJ45 TESTER P o E En d s p a n Modes IEEE 8 02 . 3a t POE TEST FUNCTION - 53.2V D C Voltage 1. PoE Switch Test: Connect a LAN cable with PoE switch and the remote control (PoE port).
  • Page 6 PROFESSIONAL POE EN - 6 RJ45 TESTER 2. PoE Power Test In the PoE power test, a PoE power supply device and a PoE powered device (such as a PoE switch and a PoE camera) need to be connected to the remote control (PoE port).
  • Page 7 PROFESSIONAL POE CO NT Sh o rt EN - 7 RJ45 TESTER M : 1 2 3 4 5 6 7 8 WIRE MAPPING TEST C O NT C O NT C O NT C O NT This part is to check cable short, CO NT open, and cross status.

  • Page 8: Loopback Test

    PROFESSIONAL POE EN - 8 RJ45 TESTER LOOP-BACK TEST Se tting L an g : E n gli sh This part is to test whether the loopback of the network cable that Se tting B ac k Li g ht : 30 s - >...

  • Page 9: Importanti Istruzioni Di Sicurezza

    TESTER RJ45 POE IT - 9 PROFESSIONALE TESTER RJ45 POE PROFESSIONALE Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto.
  • Page 10 INTRODUZIONE Il tester professionale RJ45 PoE I-CT PRO-POECK è costituito da due parti: un emettitore e un telecomando. Le sue funzioni sono: il rilevamento di apparecchiature PoE standard e non standard, test online di alimentazione PoE, test di continuità del cavo di rete, test di alimentazione CC, test di loop-back dello switch e altre funzioni.

  • Page 11: Utilizzo Del Prodotto

    TESTER RJ45 POE IT - 11 PROFESSIONALE CARATTERISTICHE • Testare le informazioni del dispositivo PoE standard / non standard, come tensione, polarità, midspan o endspan. • Identificare il tipo di PSE, è af o at standard. • Test della potenza in tempo reale consumata dai dispositivi PD nei sistemi di alimentazione PoE.
  • Page 12 TESTER RJ45 POE IT - 12 PROFESSIONALE POE TEST FUNCTION P o E En d s p a n Modes IEEE 8 02 . 3a t Voltage - 53.2V D C 1. Test PoE Switch: Collegare un cavo LAN con switch PoE e telecomando (porta PoE).
  • Page 13 TESTER RJ45 POE IT - 13 PROFESSIONALE 2. Test di alimentazione PoE Nel test di alimentazione PoE, un dispositivo di alimentazione PoE e un dispositivo alimentato PoE (come uno switch PoE e una telecamera PoE) devono essere collegati al telecomando (porta PoE).
  • Page 14 CO NT TESTER RJ45 POE Sh o rt IT - 14 PROFESSIONALE M : 1 2 3 4 5 6 7 8 TEST DI MAPPATURA DEI CAVI Questa parte serve per controllare CO NT C O NT C O NT...

  • Page 15: Contenuto Della Confezione

    TESTER RJ45 POE IT - 15 PROFESSIONALE LOOP-BACK TEST Se tting L an g : E n gli sh Questa parte serve per verificare se il loopback del cavo di rete Se tting B ac k Li g ht : 30 s - >...
  • Page 16 Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e ® direttive europee richieste. All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
