Summary of Contents for HC Technology HC300-M1

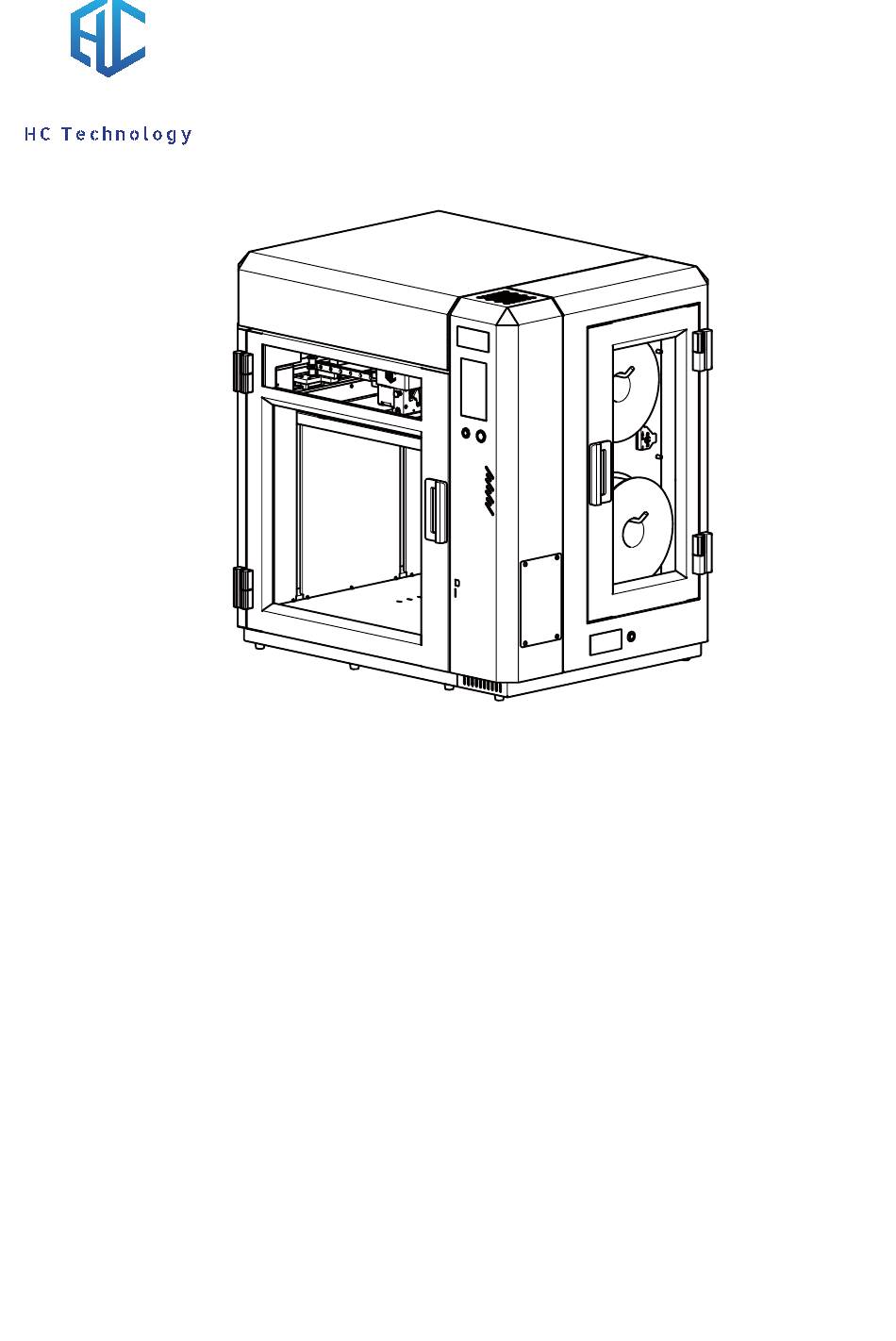

- Page 1 慧 彩 科 技 慧彩3D打印机 HC 3D PRINTER 使用说明书 INSTRUCTION MANUAL 适用型号Compatible Model： HC300-M1、HC300-M1H...
-
Page 2: Specification
郑重提醒 CAUTION 感谢您选择本产品，请在使用前务必仔细阅读使用说明， 否则将有可能影响本产品的正常使用，甚至造成永久性损坏！ 01 / 设备规格 SPECIFICATION HC300-M1 HC300-M1H 重量 42kg 42kg WEIGHT 建模尺寸 X：0 ~ 300mm X：0 ~ 300mm MODEL SIZE Y：0 ~ 300mm Y：0 ~ 300mm Z：0 ~ 300mm Z：0 ~ 300mm 定位精度 X/Y：0.0011mm X/Y：0.0011mm Z：0.00125mm Z：0.00125mm POSITION ACCURACY 喷嘴尺寸... - Page 3 控制舱 打印舱 材料舱 打印舱温度 Control Chamber Print Chamber Material Chamber Print Chamber TEMP 控制屏幕 LED开关 打印开关 液位观察 Controller Screen LED Switch Printer Switch Fluid Level 打印舱门 在线控制 保温罩 TF卡位 Print Chamber Door Online Control Insulation Cover T-Flash Card 预备料位 打印料位 材料舱门...
- Page 4 料管 循环水管 LED灯 清洁铜刷 气弹簧撑杆 Material Tube Circulating Warter Tube LED Light Copper Brush Air-spring Struts 挤出&热端 热床 断料开关 加热器 Extrunder & Hot End Heated Bed Material Break Switch Heater 水冷系统图 Water Cooling System...
- Page 5 02 / 开箱 UNPACKING 包装外观 第一步 倒立包装箱，然后取下4个包角和6个底部 Appearance 1st Step 固定螺栓。 Make The Box Upside Down, Remove The 4 Corners & 6 Fixing Bolts For Bottom. 第二步 第三步 正立包装箱，取下4个包角和 取下前后面板及泡沫 2nd Step 3td Step 顶面及泡沫 Remove Front & Rear Plate & Make The Box Upright, Remove EPE.
- Page 6 第四步 第五步 取下侧面板及泡沫，取出打印舱 在珍珠棉上倒下设备，安装8个 4th Step 5th Step 的附件小纸箱， 橡胶垫。 Remove Left & Right Plate & Topple Over The Printer On An EPE, Take Out The Small Carton EPE, Screw 8 Rubber Pads. For Accessories From The Print Chamber, . 第六步...
- Page 7 第7步 在热床上垫一张纸用于吸水。拔下如图水管，金属端插入堵棒，水管端用 注射器注入约200ml冷却水，过程中注意通过液位观察窗观察液位。操作 7th Step 完成后恢复水管并吸干漏出的冷却水。 Place A Paper On The Heated Bed For Water Sucking. Take Off The Tube Shown In The Picture, Insert The Plug Rod To The Metal Side. From The Tube Side, Inject About 200ml Cooling Water With The Syringe. During The Period, Watch Through The Fluid Level Window.
- Page 8 03 / 附件清单 LIST OF ATTACHMENTS 数量 主要用途 QUANTITY APPLICATION 堵棒 加水、换水 1 PC PLUG ROD ADD / REPLACE WARTER 清理工具 清理模型 1 SET CLEAN TOOLS CLEAN MODEL 不锈钢铲刀 清理热床 1 PC STAINLESS STEEL BLADE CLEAN HEATED BED T型套筒 喷嘴装配 1 PC T SLEEVE NOZZEL ASSEMBLING...
- Page 9 04 / 维护保养 LIST OF ATTACHMENTS CHMENTS 04-01 如果打印过程中出现第一层从玻璃板脱落，或者打印独立支柱类物体倒塌失败 的情况，较大概率是喷嘴磨损后造成，请尽快更换喷嘴，更换方式如图。 Following The Picture, Please Change The Nozzel ASAP If One Of These Two Situations Occur: The First Layer Was Dropped Off From The Glass Plate In Printing, Or Column Stand Alone Was Toppled Down In Printing. 04-02 如果因多次非正常关机（在喷嘴冷却前），或者冷却水缺乏等情况引起的送料...
- Page 10 04-03 如果冷却水缺少或者变质，请尽快添加或者更换冷却水，更换方式如图。 Following The Picture, Please Add / Change The Cooling Water ASAP , If Lack Of Cooling Water or Water Deterioration. 04-04 请定期（每季度）在滑轨处添加一般粘度二硫化钼锂基润滑脂（推荐向我们购买） Please Add General Viscosity Molybdenum Disulfide Lithium Grease to Slide Rail (Recommend Purchase From Us).
- Page 11 05 / 安全事项 SAFTY ATTENTIONS 05-01 为了您的安全，请务必保证供电接地良好。 For Your Safty, Please Must Be Sure The Reliable Groud Of Power Supply. 05-02 请不要在设备工作中触碰高温区域（贴有高温标签处）。 Please Do Not Touch The Heated Area During Printer Working (Hot Area Label Attached). 05-03 请不要在设备工作中进入打印机区域或者阻碍打印机运动。 Please Do Not Enter The Printer Area Or Impede Motion Of The Printer During The Printer Working.
- Page 12 https://www.3d-hctech.com...
