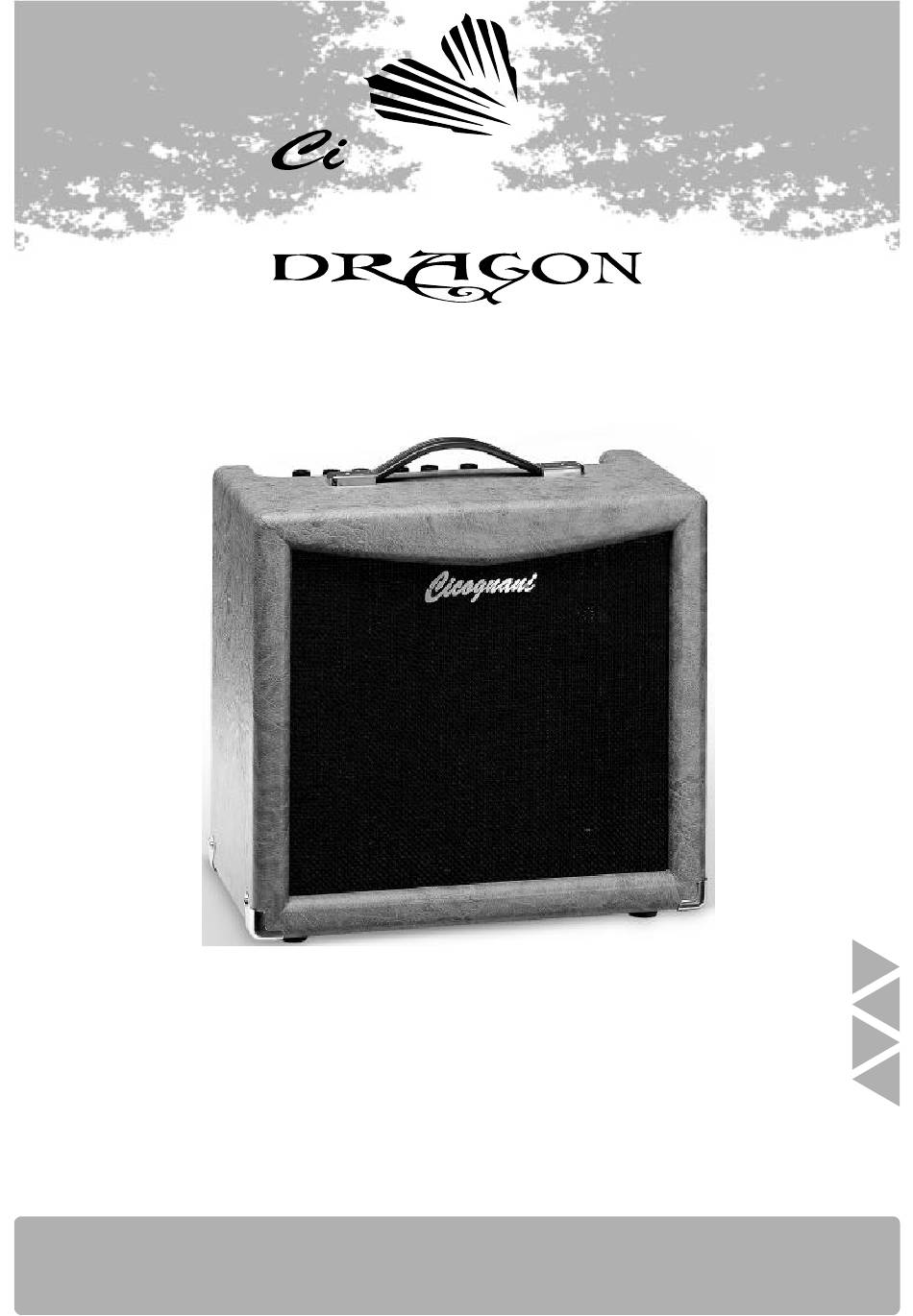

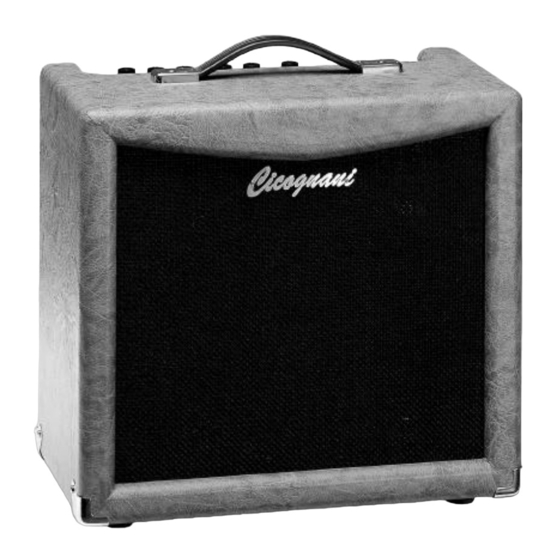

- Page 1 S T U D I O All TUBE combo MANUALE D’USO OPERATING MANUAL MODE D’EMPLOI BENUTZER-HANDBUCH Worldwide Distribution FBT elettronica SpA Gugliemo Cicognani, Via Mameli n. 53 48018 FAENZA (RA) Tel. +39 0546 620480 www.cicognaniamps.com Mail: italia@cicognaniamps.com / export@cicognaniamps.com / support@cicognaniamps.com...
- Page 2 INTRODUZIONE INTRODUCTION INTRODUCTION EINLEITUNG DRAGON Studio è un amplificatore DRAGON Studio est un amplificateur à valvolare per chitarra in classe “A”. lampes pour guitare de classe A. È dotato di un altoparlante Jensen da Il est équipé d'un haut-parleur Jensen de 12”;...
-
Page 3: Avvertenze Warning
AVVERTENZE ATTENTION VORSICHT WARNING ATTENZIONE RISCHIO DI SHOCK ELETTRICO RISQUE DE CHOC ÉLECTRIQUE NON APRIRE NE PAS OUVRIR PER EVITARE IL RISCHIO DI SHOCK ELETTRICO POUR ÉVITER LE RISQUE DE CHOC ÉLECTRIQUE NON USARE UTENSILI MECCANICI ALL'INTERNO NE PAS UTILISER D’OUTILS MÉCANIQUES À L’INTÉRIEUR CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO CONTACTER UN CENTRE D’ASSISTANCE QUALIFIÉ... -
Page 4: Norme Di Utilizzo
NORME DI UTILIZZO REGLES D’UTILISATION REGULATIONS FOR USE BENUTZUNGSRICHTLINIEN DRAGON Studio è un amplificatore L'amplificateur Dragon Studio pour guitare valvolare con buffer loop a fet; per rendere fonctionne uniquement à lampes avec buffer l’apparecchio sempre efficiente consigliamo loop à FET. Pour un bon fonctionnement de di attenersi ad alcune norme. -
Page 5: Specifiche Tecniche
SPECIFICHE TECNICHE CARACTÉRISTIQUES TECHNIQUES TECHNISCHE DATEN TECHNICAL SPECIFICATIONS SEZIONE PREAMP SECTION PRÉAMP INGRESSO PRE: ENTRÉE PRÉ: - Impedenza: <1M Ohm - Impédance: <1M Ohm - Sensibilità di ingresso: <100mV - Niveau de sensibilité en entrée: <100mV EQUALIZER: EQUALIZER: - Bass: 180Hz - Bass: 180Hz - Middle: 620Hz - Middle: 620Hz... -
Page 6: Tube Layout
LAYOUT VALVOLE SCHEMAS DES TUBES TUBE LAYOUT LAYOUT RÖHREN Les lampes utilisées pour l'ampli ont été fabriquées et Le valvole usate per il “DRAGON STUDIO” sono state sélectionnées selon des critères de qualité de haut niveau costruite e scelte secondo criteri di alta qualità e et possèdent une longue durée de vie. - Page 7 LAYOUT VALVOLE SCHEMAS DES TUBES TUBE LAYOUT LAYOUT RÖHREN La valvola EL84 è il classico pentodo usato come finale di La lampe EL84 est la pentode normalement utilisée potenza, suono ricco di presenza in gamma media, con comme final de puissance, elle donne un son riche en medio acuti in genere presenti e brillanti, bassi non gamme intermédiaire, avec des sons aigus moyens invadenti.
-
Page 8: Pannello Frontale
PANNELLO FRONTALE FRONT PANEL Equalizer Orange Ch. Green Ch. Effect Loop S T U D I O cognani SEXY CLEAN CHANNEL INPUT BASS MIDDLE TREBLE BRIGHT GAIN VOLUME VOLUME SEND RETURN 1) INPUT 1) INPUT 6.3mmMonojackplugtoconnecttheguitar Presa jack mono da 6.3mm per collegare la chitarra. -
Page 9: Panneau Frontal
PANNEAU FRONTAL RÜCKSEITE Equalizer Orange Ch. Green Ch. Effect Loop S T U D I O cognani SEXY CLEAN CHANNEL INPUT BASS MIDDLE TREBLE BRIGHT GAIN VOLUME VOLUME SEND RETURN 1) INPUT 1) INPUT Jack-Monosteckdose von 6.3mm um die Gitarre Prise jack mono de 6,6 mm pour brancher la anzuschließen. -
Page 10: Pannello Posteriore
PANNELLO POSTERIORE REAR PANEL V1 - 12AX7WC V2 - EL84 S T U D I O Signature: SPKR 8/16 HEADP. MAINS INPUT Handcrafted in Italy 230 V / 50 Hz 500mA 250 V Pwr Consumption 50VA CAUTION RISKOFELECTRICSHOCK DO NOTOPEN 10) ALIMENTAZIONE_ Presa per il collegamento 10) POWER SUPPLY... -
Page 11: Panneau Postérieur
PANNEAU POSTÉRIEUR RÜCKSEITE V1 - 12AX7WC V2 - EL84 S T U D I O Signature: SPKR 8/16 HEADP. MAINS INPUT Handcrafted in Italy 230 V / 50 Hz 500mA 250 V Pwr Consumption 50VA CAUTION RISKOFELECTRICSHOCK DO NOTOPEN 10) ALIMENTATION_ Prise pour le branchement Steckdose für die Verbindung 10) VERSORGUNG_... - Page 12 UTILIZZO MANDATA EFFETTI EFFECTS SENDING USE SEND / RETURN SEND / RETURN Alcuni preamplificatori offrono la possibilità di Some preamplifiers offer the possibility to connect collegare processori esterni in serie, altri in external processors in series, others in parallel m parallelo, altri in entrambi i modi.
- Page 13 UTILISATION ENVOI EFFETS VERWENDUNG VON EFFEKTEN SEND / RETURN SEND/RETURN Einige Vorverstärker bieten die Möglichkeit, Certains amplificateurs offrent la possibilité de externe Prozessoren entweder seriell, parallel oder brancher des processeurs externes en série, auf beide Weisen anzuschließen. Seriell bedeutet d'autres en parallèle, ou encore des deux "eines nach dem anderen": Das Signal kommt aus manières.
- Page 14 SET UP STANDARD distortion / overdrive effect cognani footswitch input headphone cognani ext. SPKR cognani ON / OFF 8/16 Ohm LAYOUT 444 mm 240 mm...
- Page 15 CLEAN SETTING ( Green Channel) ARPEGGIO Equalizer Orange Ch. Green Ch. Effect Loop S T U D I O cognani SEXY CLEAN INPUT BASS MIDDLE TREBLE BRIGHT GAIN VOLUME CHANNEL VOLUME SEND RETURN BRIGHT FUNKY Equalizer Orange Ch. Green Ch. Effect Loop S T U D I O cognani...
- Page 16 cognani code 29099 FBT ELETTRONICA SpA si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasi momento e senza preavviso. Questo prodotto osserva i requisiti delle Direttive Europee 89/336EEC FBT ELETTRONICA SpA reserves the right to change the technical and visual features of the products in anymoment without notice.
