Summary of Contents for EVIDSUN TPS-2M
-
Page 2: Table Of Contents
Оглавление / Content Технические характеристики Комплект поставки Меры безопасности Распаковка и подготовка к работе Правила эксплуатации Перечень предустановленных режимов литья Уход, хранение и транспортировка изделия Транспортировка изделия Список возможных неисправностей Примечание Applications Product description Specifications Scope of supply Safety Operating procedures List of preset molding modes Maintenance, storage, and transportation instructions Malfunctions and troubleshooting... -
Page 3: Технические Характеристики
Назначение изделия Общие сведения > Термопресс для отливки изделий из термопластов модели TPS-2М, далее пресс, предназначен для изготовления изделий из термопластичных материалов методом термоинжекции. Характеристики пресса позволяют производить отливки массой термопласта до 30 г. с температурой плавления до 450 °С. Тип привода — пневматический. Разогрев... -
Page 4: Комплект Поставки
Комплект поставки № Наименование Количество Термопресс TPS-2M Кювета Картридж Evidsun средний Картридж Evidsun Dent большой Картридж Evidsun Light средний Картридж Evihard большой Картридж Evidsun Acetal средний Картридж Evidsun Ultra средний Картридж Evihard X большой Смазка силиконовая, 30 г. Рамка для разборки кюветы... -
Page 5: Распаковка И Подготовка К Работе
Распаковка и подготовка к работе Пресс поставляется в специальной упаковке. После извлечения удалить упаковочную пленку с изделия. При наличии видимых повреждений кабеля или изделия необходимо связаться с производителем. Пресс рекомендуется устанавливать в месте, где скорость перемещения окружающего воздуха незначительна, т.е. на максимально возможном удалении от вытяжных шкафов, вентиляционных... - Page 6 появится соответствующее окно. Диапазон допустимых температур от 0 ºС до +450 ºС. По завершении нажать «Ввод». Для изменения значения времени разогрева либо времени впрыска необходимо нажать на соответствующее значение, после чего появится окно задания значения времени. Стрелками вверх и вниз установите нужное значение минут и секунд. По завершении нажать «ОК». evidsun.com...
- Page 7 Для изменения материала (режима литья под нужный материал) в главном экране нажмите кнопку «Выбор материала». В меню настройки нажмите на название материала, поле чего появится окно выбора материала. Стрелками вверх и вниз листается список материалов. Для выбора необходимо нажать на нужное название, после чего список автоматически закрывается.
- Page 8 «Выброс» и очистите верхнюю поверхность рабочего поршня. После этого повторно нажмите «Выброс» для возврата поршня. После окончания времени впрыска нагрев в аппарате автоматически включается. После набора рабочей температуры аппарат вновь готов к литью. Для корректировки показаний температуры, либо параметров ПИД-регулирования необходимо войти в раздел PID меню evidsun.com...
-
Page 9: Перечень Предустановленных Режимов Литья
вариантах прошивки. Для получения актуальной версии ПО и инструкции по ее установке, обратитесь к разработчику. № Наименование EVIDSUN BREDENT BRE.CRYSTAL BREDENT BIO XS EVIDSUN DENT DEFLEX ACRYLATO PERFLEX PURE EVIDSUN LIGHT EVOLON ACRY F711 YAMAHACHI BASIS ST EVIHARD PERFLEX ACRY FREE... -
Page 10: Уход, Хранение И Транспортировка Изделия
Атмосферное давление 86…107 кПа Относительная влажность (при 35 ˚С) 30….80 % Транспортировка изделия Транспортировка изделия допускается только в специальной упаковке. Изделие должно быть укрыто пленкой и надежно зафиксировано. Запрещается бросать либо кантовать ящик с изделием. Допустима транспортировка всеми видами транспорта. evidsun.com... -
Page 11: Список Возможных Неисправностей
Список возможных неисправностей и методы их устранения № Неисправность Метод исправления, причины Пресс не включается Отключить от электросети, открыть блок управления и проверить предохранитель, расположенный в белом корпусе на красном проводе Питание включается, Отключить от электросети, открыть блок управления и экран... -
Page 12: Примечание
Примечание Разработчиком и производителем термопресса TPS-2M является ООО «Эвидент плюс». Изделие защищено патентом Российской Федерации. ТУ 3627-009-75254505-2015 Отдел технической поддержки.: +7 (495) 500-73-46 info@evidsun.com evidsun.com Применение кювет сторонних производителей допускается при совпадении габаритов и соосности литниковых отверстий. При необходимости, задний упор кюветы допускает... -
Page 13: Applications
Applications General > Thermal press, model TPS-IIM, for molding of thermoplastics (the press) is used in the manufacture of parts made of thermoplastic materials by a thermal injection process. The press is capable of producing moldings made of up to 30 g of thermoplastic with a melting point of up to 450°C. -
Page 14: Scope Of Supply
Scope of supply № Item Quantity Thermal press TPS-2M Tray Evidsun cartridge, medium Evidsun Dent cartridge, large Evidsun Light cartridge, medium Evihard cartridge, large Evidsun Acetal medium Evidsun Ultra cartridge, medium Evihard X cartridge, large Silicone grease, 30 g Tray dismantling frame... -
Page 15: Operating Procedures
Unpacking and preparing for operation The press is shipped in a box. Open the box top marked with the product name. Then remove the startup kit. Then unscrew the bottom bolts securing the press in the box. After removal, unwrap the packaging film covering the press. If the cable or the press have visible damage, contact the manufacturer. - Page 16 To change the heating time or injection time, press the appropriate value, and the appropriate time adjustment window will pop up. Using the up and down arrows, set the desired value in minutes and seconds. When finished, press “OK”. evidsun.com...
- Page 17 To change the material (molding mode for the desired material), press “Settings” on the main screen. In the Settings menu, press the material, and the material selection window will be displayed. Use the up and down arrows, to scroll through the materials. To choose, press the desired material, and the list will close automatically.
- Page 18 After cleaning the side surface of the cylinder, press “Eject” and clean the upper surface of the power piston. Then press “Eject” again to return the piston in the original position. At the end of the injection time, heating is turned on automatically. After reaching the operating temperature, the press is again ready for molding. evidsun.com...
-
Page 19: List Of Preset Molding Modes
For the current version of the firmware and installation instructions, contact the manufacturer. № Item EVIDSUN BREDENT BRE.CRYSTAL BREDENT BIO XS EVIDSUN DENT DEFLEX ACRYLATO PERFLEX PURE EVIDSUN LIGHT EVOLON ACRY F711 YAMAHACHI BASIS ST EVIHARD PERFLEX ACRY FREE... -
Page 20: Maintenance, Storage, And Transportation Instructions
Transportation > The press may only be transported in a special box. The press must be wrapped in film and securely fastened in the box with bolts. Do not throw or turn over the box containing the machine. Any type of transport may be used. evidsun.com... -
Page 21: Malfunctions And Troubleshooting
Malfunctions and troubleshooting № Malfunction Causes and troubleshooting Press does not turn on Disconnect from the mains, open the control unit, and check the fuse located in the white box on the red wire Press turns on, but the screen Disconnect from the mains, open the control unit, and remains blank check the power connector of the screen unit... -
Page 22: Note

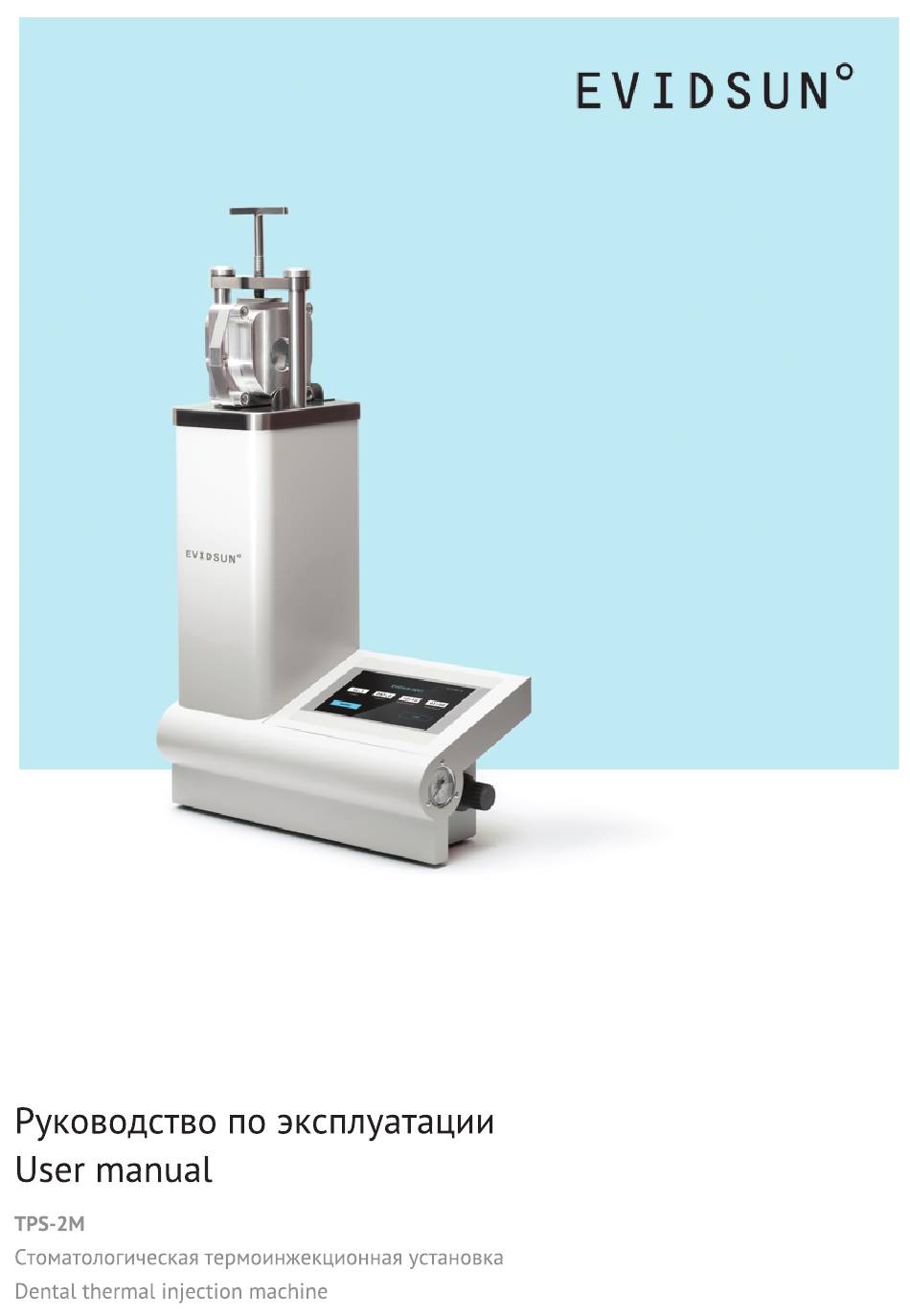

Note Thermal press TPS-2M was designed and is produced by Evident Plus LLC. The product is patented in the Russian Federation. TU 3627-009-75254505-2015 If you have any questions, please contact us: +7 495 500-73-46 info@evidsun.com evidsun.com Non-original trays may only be used if they have same dimensions as the original ones and the molding channels are aligned. - Page 23 ТЕРМОПРЕСС TPS-2M ТУ 3627-009-75254505-2015 ПАСПОРТ TPS-2M Изделие № руководство по эксплуатации User manual TPS- 2M...
- Page 24 из строя по причине его неправильной эксплуатации, транспортировки и хранения. Указанные сроки службы и хранения действительны при соблюдении правил технической эксплуатации, транспортировки, хранения термопресса в соответствии с руководством по эксплуатации. 2. Предприятие-изготовитель ООО «Эвидент плюс» 141142, Московская обл., Щелковский р-н, п. Биокомбината д.16 evidsun.com...
- Page 25 3. Свидетельство о приемке, упаковке, продаже Термопресс TPS-2М № изготовлен и принят в соответствии с действующей технической документацией и признан годным к эксплуатации. Дата выпуска М.П. подпись, Ф.И.О. лица, ответственного за приемку Дата упаковки М.П. подпись, Ф.И.О. лица, ответственного за упаковку Дата...
