SET 4/6 STAFFE FISSAGGIO REGOLABILI ST 206
Il presente foglio istruzioni viene fornito a corredo del set di 4/6 staffe regolabili ST 206, per consentire al cliente un
corretto montaggio delle stesse sulle barriere della serie LS.
MONTAGGIO STAFFE SU BARRIERA
- Alloggiare l'inserto fornito con la barriera nella guida posteriore del profilato.

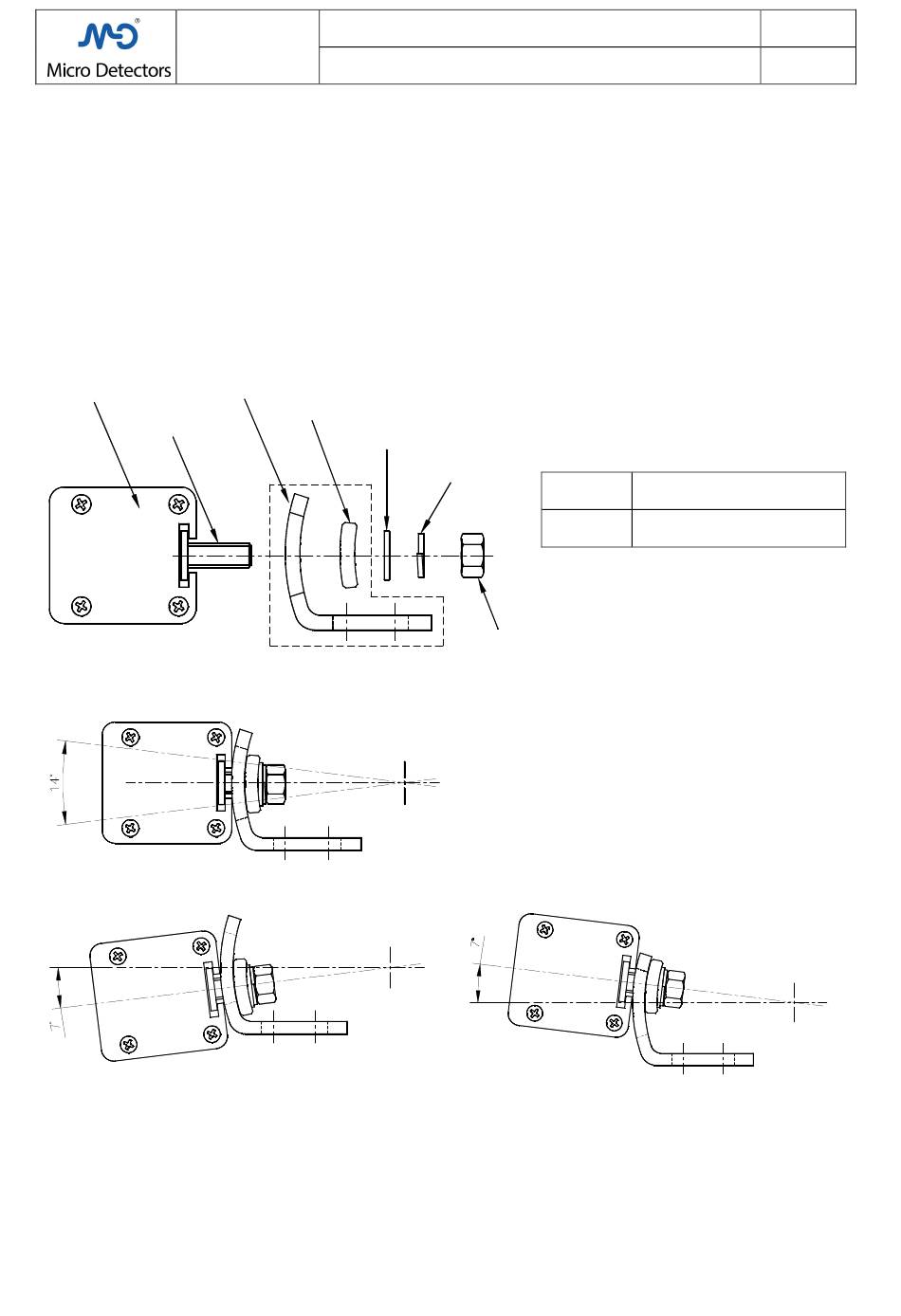

- Effettuare il montaggio delle staffe regolabili sulla barriera secondo lo schema indicato in figura 1.
- Assicurare la staffa alla barriera chiudendo il dado.
•
I COMPONENTI ALL'INTERNO DEL BOX TRATTEGGIATO SONO CONTENUTI NELLA SCATOLA ACCESSORI DELLE
STAFFE ST 206.
•
I COMPONENTI AL DI FUORI DEL BOX TRATTEGGIATO SONO CONTENUTI NELLA SCATOLA ACCESSORI DELLA
BARRIERA .
STAFFA
REGOLABILE
BARRIERA
INSERTO
Figura 1
REGOLAZIONE
Figura 2
Figura 3
Esempio di montaggio della staffa regolabile con un angolo
di 7° verso SX.
M.D. Micro Detectors
SET 4/6 STAFFE FISSAGGIO REGOLABILI ST 206
Manuale di installazione ed uso
PIASTRA
RONDELLA
CAT8BST1254201
ST 206
RONDELLA
GROWER
ST 206 4S
ST 206 6S
DADO
Esempio di montaggio centrale della staffa regolabile.
L'operatore ha a disposizione una regolazione fine di 14° .
Figura 4
Esempio di montaggio della staffa regolabile con un angolo
di 7° verso DX.
LINGUA
ITALIANO
Set 4 staffe di fissaggio
per modelli fino a 1050
Set 6 staffe di fissaggio
per modelli da 1200
