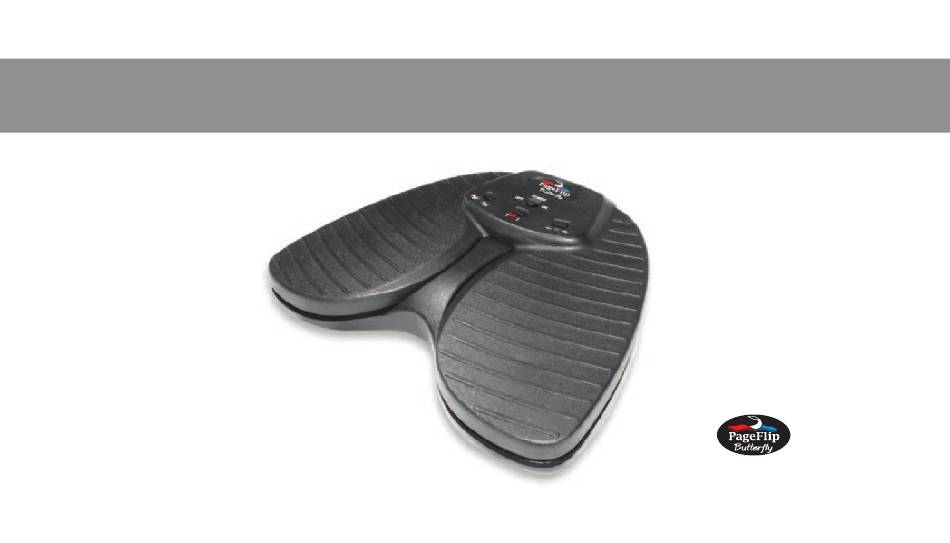

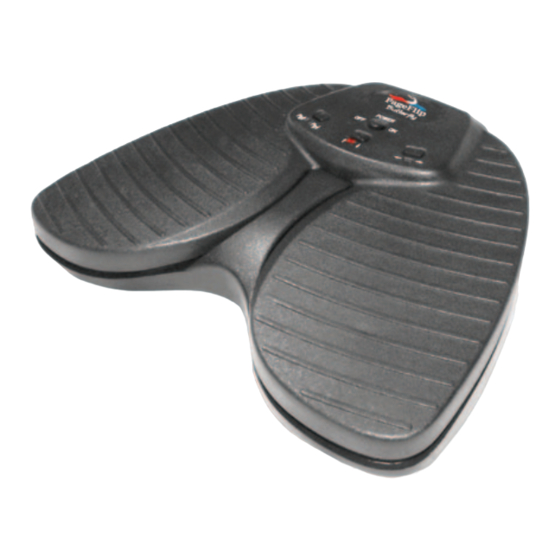

- Page 1 Quickstart Guide PageFlip Butterfly Bluetooth Pedal www.pageflip.com www.pageflip.com...
- Page 2 Overview Overview Power Switch Mode Buttons Mode Lights Reset Button Left Switch Right Switch Insert two AA batteries into pedal.
- Page 3 Step 1 Powering Pedal 1. Insert two AA alkaline batteries in the battery compartment. 2. Slide the POWER switch to the ON position. If the Pedal has not been paired to a Bluetooth device: Power Switch _ see Steps 2A or 2B for pairing instructions. Mode Lights If the Pedal has been paired, the current mode light will:...
- Page 4 Step 2A Pairing Pedal to a Bluetooth enabled device 1. Press the RESET button - mode lights will flash sequentially. 2. In Bluetooth settings, select "Dual Pedal". (Windows computer: Right-click the Bluetooth icon on the taskbar and select "Add Device"). 3.
- Page 5 Step 2B Pairing Pedal to a computer without Bluetooth (using dongle) 1. Purchase optional Bluetooth dongle from www.pageflip.com 2. Insert the Bluetooth dongle into a USB port. 3. Press RESET button - mode lights will flash sequentially. 4. Enable Bluetooth on computer to be paired.
-
Page 6: Step 3 _ Select A Mode
Step 3 Select a Mode 1. Press a MODE button to select which keyboard or mouse commands to emulate. 2. Mode light will flash next to the selected mode. Mode Lights Mode Description Mode Buttons Pg / Pg Page Up / Page Down Up / Down Arrow Left / Right Arrow... -
Page 7: Advanced Features
Advanced Features Mode Buttons Sleep Mode Mode Lights The Pedal will enter sleep mode after 30 minutes of inactivity _ lights will turn off. Left Switch Press Pedal to resume normal operation (in a few seconds) _ current mode light will flash slowly. -
Page 8: Warranty And Contact Information
PAGEFLIP FIREFLY | BUTTERFLY | DRAGONFLY manufacturing for one year from date of comply with Directive 2014/53 / EU. purchase. Warranty in full text is available at The full text of www.pageflip.com... - Page 9 Kurzanleitung zum PageFlip Butterfly Bluetooth Pedal www.pageflip.com...
- Page 10 Überblick Netzschalter Pedal- Modustasten Modus-Licht Rücksetz-Knopf Linker Taster Rechter Taster Zwei AA-Batterien (mignonzellen) in das Pedal einsetzen.
- Page 11 Schritt 1 - Einschalten des Pedals 1. Zwei AA-Batterien (Mignonzellen) in das Batteriefach einlegen. 2. Den NETZSCHALTER auf "On" (Ein) schieben. Wenn das Pedal nicht mit einem Bluetooth Gerät verbunden wurde: Netzschalter _ Anweisungen zum Paaren sind in Schritt 2A Modus- und 2B beschrieben.
- Page 12 Schritt 2A – Verbinden des Pedals mit einem Bluetooth-fähigen Gerät 1. Drücken Sie die RESET Knopf – die Anzeigen blinken nacheinander. 2. Unter Bluetooth Einstellungen die Option „Dual-Pedal“ wählen. (Windows-Computer: in der Taskleiste unten rechts auf das Bluetooth Symbol klicken und „Gerät hinzufügen“ wählen). 3.
- Page 13 Schritt 2B – Verbinden des Pedals mit nicht Bluetooth-fähigen Computer (über Dongle) 1. Kauf Sie eine optionale Bluetooth Dongle von www.pageflip.com 2. Den Bluetooth Dongle an einen USB-Port einstecken. 3. Den Bluetooth Rücksetz-Knopf (RESET) drücken – die Lampen blinken der Reihe nach.
- Page 14 Schritt 3 - Einen Modus wählen 1. Eine MODUS-Taste drücken, um die zu simulierenden Tastatur- oder Mausbefehle zu wählen 2. Der gewählte Modus wird durch eine blinkende Lampe angezeigt. Pedal-Modustasten Modus-Licht Modus Beschreibung Pg / Dn Bild Auf / Bild Ab Aufwärts / Abwärtspfeil Links-Rechtspfeil (Maus)
- Page 15 Erweiterte Funktionsmerkmale Pedal-Modustasten Schlafmodus Modus-Licht Der Pedal Taster schaltet sich nach 30 Minuten Linker Taster Inaktivität automatisch in den Schlafmodus und die Lampen schalten sich aus.Eine Taste drücken, um den normalen Betriebsmodus wieder zu aktivieren (das dauert einige Sekunden) -- die Lampen für den aktuellen Modus blinkt langsam.
- Page 16 1 Jahr beschränkte Garantie die Funkanlagentypen abgedeckt.Diese Garantie beschränkt sich auf Material- und Verarbeitungsfehler und gilt für PAGEFLIP | FIREFLY | BUTTERFLY | DRAGONFLY die Dauer von 1 Jahr ab Kaufdatum. Die der Richtlinie 2014/53/EU entsprechen. gesamten Garantiebestimmungen können auf www.pageflip.com eingesehen werden.
- Page 17 Guía de inicio rápido PageFlip Butterfly Bluetooth Pedal www.pageflip.com...
-
Page 18: Información General
Información general Conmutador de encendido Botones de modalidad Luces de modalidad Botón de reinicio Conmutador izquierdo Conmutador derecho Inserte dos pilas AA en el pedal. - Page 19 Paso 1 - Encendido del Pedal 1. Inserte dos pilas alcalinas AA en el compartimento de las pilas. 2. Mueve el conmutador de ENCENDIDO a la posición de encendido ("ON"). Conmutador Si el pedal no ha sido emparejado a un de encendido dispositivo Bluetooth: Luces...
- Page 20 Paso 2A: Emparejamiento del Pedal a un dispositivo Bluetooth 1. Pulse el botón de reinicio "RESET" - las luces parpadearán de forma secuencial. 2. En la configuración de Bluetooth, seleccione "Dual Pedal". (Computadora con Windows: haga clic con el botón derecho en el ícono de Bluetooth en la barra de tareas y seleccione "Agregar dispositivo").
- Page 21 Paso 2B: Emparejamiento del Pedal a un ordenador sin Bluetooth (utilizando una dongle) 1. Compre un adaptador Bluetooth opcional de www.pageflip.com 2. Inserte la llave electrónica (Dongle) de Bluetooth en un puerto de USB. 3. Pulse el botón de reinicio RESET - las luces parpadearán de forma secuencial.
- Page 22 Paso 3: Seleccione una modalidad 1. Pulse un botón MODE (Modalidad) para seleccionar los comandos de teclado o de ratón a emular 2. La luz de la modalidad seleccionada parpadeará. Luces de modalidad Botones de modalidad Modalidad Descripción Subir / Bajar página Subir / Bajar página Flecha hacia arriba / abajo Flecha izquierda / derecha...
- Page 23 Caracteristicas avanzadas y cuidados Modalidad de espera Botones de modalidad El pedal entrará en la modalidad de espera Luces de modalidad Conmutador después de 30 minutos de inactividad - las luces izquierdo se apagarán. Pulse el conmutador para reanudar el funcionamiento normal (en unos cuantos segundos) - la luz de la modalidad actual parpadeará...
- Page 24 En esta página Web puede encontrar información www.pageflip.com/pages/eu-declarations-of-conformity sobre garantía y devolución / reparación. PageFlip Inc. Para obtener más información sobre los productos y servicios de PageFlip, o para ver manuales 111 Woodmere Blvd South y videos, visite www.pageflip.com. Woodmere, New York 11598 USA www.pageflip.com...
- Page 25 Guide de mise en route rapide PageFlip Butterfly Bluetooth Pédale www.pageflip.com...
- Page 26 Prèsentation Contacteur d'alimentation Boutons de mode Lumières de mode Bouton de réinitialisation Contacteur gauche Contacteur droit Insérez deux piles AA dans le pédale...
- Page 27 Étape 1 - Mise sous tension du Pédale 1. Insérez deux piles alcalines AA dans le compartiment à piles. 2. Faites glisser le commutateur POWER sur la position ON (Marche). Si le Pédale s'est pas appairée à un appareil Bluetooth: Contacteur _ pour les instructions d'appariement, voir 2A ou 2B.
- Page 28 Étape 2A - Appariement du Pédale à un appareil activé pour Bluetooth 1. Appuyez sur le bouton RESET - des lumières clignotantes apparaitront successivement. 2. Parmi les paramètres Bluetooth, sélectionnez "Dual Pedal". (Ordinateur Windows : cliquez avec le bouton droit sur l'icône Bluetooth dans la barre des tâches et sélectionnez «...
- Page 29 1. Acheter un dongle Bluetooth en option à partir de www.pageflip.com 2. Insérez le dongle Bluetooth dans un port USB. 3. Appuyez sur le bouton RESET - les voyants clignotent les uns à la suite de autres. 4. Activez Bluetooth sur l'ordinateur à apparier.
- Page 30 Étape 3 - Sélectionnez d'un mode 1. Appuyez sur un bouton de MODE pour sélectionner quelles commandes clavier ou souris émuler 2. Le voyant correspondent au mode sélectionné clignote. Lumières de mode Boutons de mode Mode Description Page haut / bas Page haut / bas Flèche haut / bas Flèche gauche / driote...
- Page 31 Fonctions avancées et entretien Mode veille Boutons de mode Le Pédale passe en mode veille après 30 minutes Contacteur Lumières de mode d'inactivité _ les voyants s'éteindront. Appuyez sur gauche un contacteur pour reprendre le fonctionnement normal (dans quelques secondes) _ le voyant du mode en cours clignote lentement.
- Page 32 Garantie et contact DÉCLARATION DE CONFORMITÉ UE Garantie Par la présente, PAGEFLIP INC. déclare Les produits PageFlip sont assortis d'une garantie limitée de un année. Cette garantie que le système radio tape protège contre les défauts de matérial et les PAGEFLIP FIREFLY | BUTTERFLY | DRAGONFLY vices de fabrication pendant un année à...
