Lieferumfang
Automatischer Schlauchaufroller für Druckluft und Wasser
Wandhalterung
Bedienungsanleitung
Der Schlauchaufroller wird der Einfachheit halber in weiterer Folge als Gerät bezeichnet.
Wichtig
Bedienungsanleitung lesen und aufbewahren. Diese Bedienungsanleitung gehört zum Gerät. Sie enthält wichtige Informationen
zur Inbetriebnahme und Handhabung des Geräts. Lesen sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise
sorgfältig durch, bevor sie das Gerät in Betrieb nehmen. Die Nichtbeachtung dieser Bedienungsanleitung kann ggf. zu Perso-
nen- und/oder Sachschäden führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch Nichteinhal-
tung dieser Bedienungsanleitung sowie unsachgemäßen oder falschen Gebrauch entstanden sind.
Zeichenerklärung
Konformitätserklärung: Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Vorschriften des Europäi-
schen Wirtschaftsraums.
Anwendungsbereich
Das Gerät dient zur Verbindung von Drucklufterzeugungsgeräten und Druckluftwerkzeugen.
Allgemeine Sicherheitsinformationen
Unerfahrene Personen müssen vor dem Gebrauch des Gerätes in angemessener Weise unterwiesen werden. Las-
sen Sie Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispiels-
weise behinderte Personen, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder
Mangels an Erfahrung und Wissen (beispielsweise Kinder, Jugendliche) niemals unbeaufsichtigt im Umgang mit
dem Ladegerät. Halten Sie Kinder und Jugendliche unter 16 Jahren generell von dem Ladegerät fern. Bewahren
Sie das Ladegerät unerreichbar für den zuvor genannten Personenbereich auf.
Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.
Verwenden Sie das Gerät ausschließlich in Verbindung mit Druckluft und Wasser
Setzen sie das Gerät niemals Witterungseinflüssen (Regen, Schnee etc.) aus.
Halten sie das Gerät von heißen Oberflächen (z. B. Kochfeld, Heizung usw.) fern.
Lassen sie das Gerät möglichst nicht fallen.
Gefahr durch falsche Handhabung!
Unsachgemäße Reinigung des Geräts kann zu Beschädigung führen. Verwenden sie keine aggressiven Reini-
gungsmittel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie
Messer, harte Spachtel und dergleichen. Diese können das Gerät beschädigen.
EXKLUSIV IM LAGERHAUS

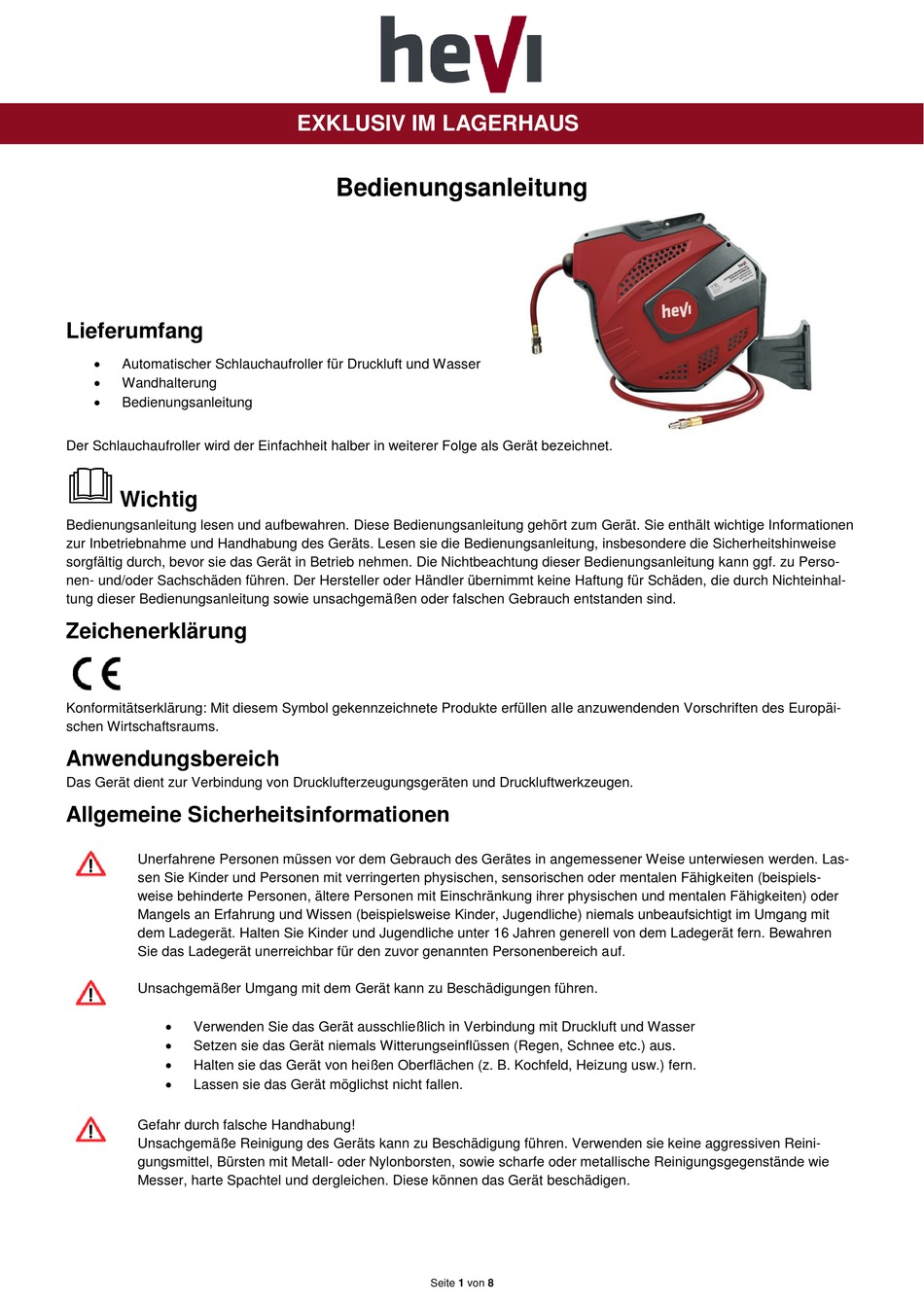

Bedienungsanleitung
Seite 1 von 8
