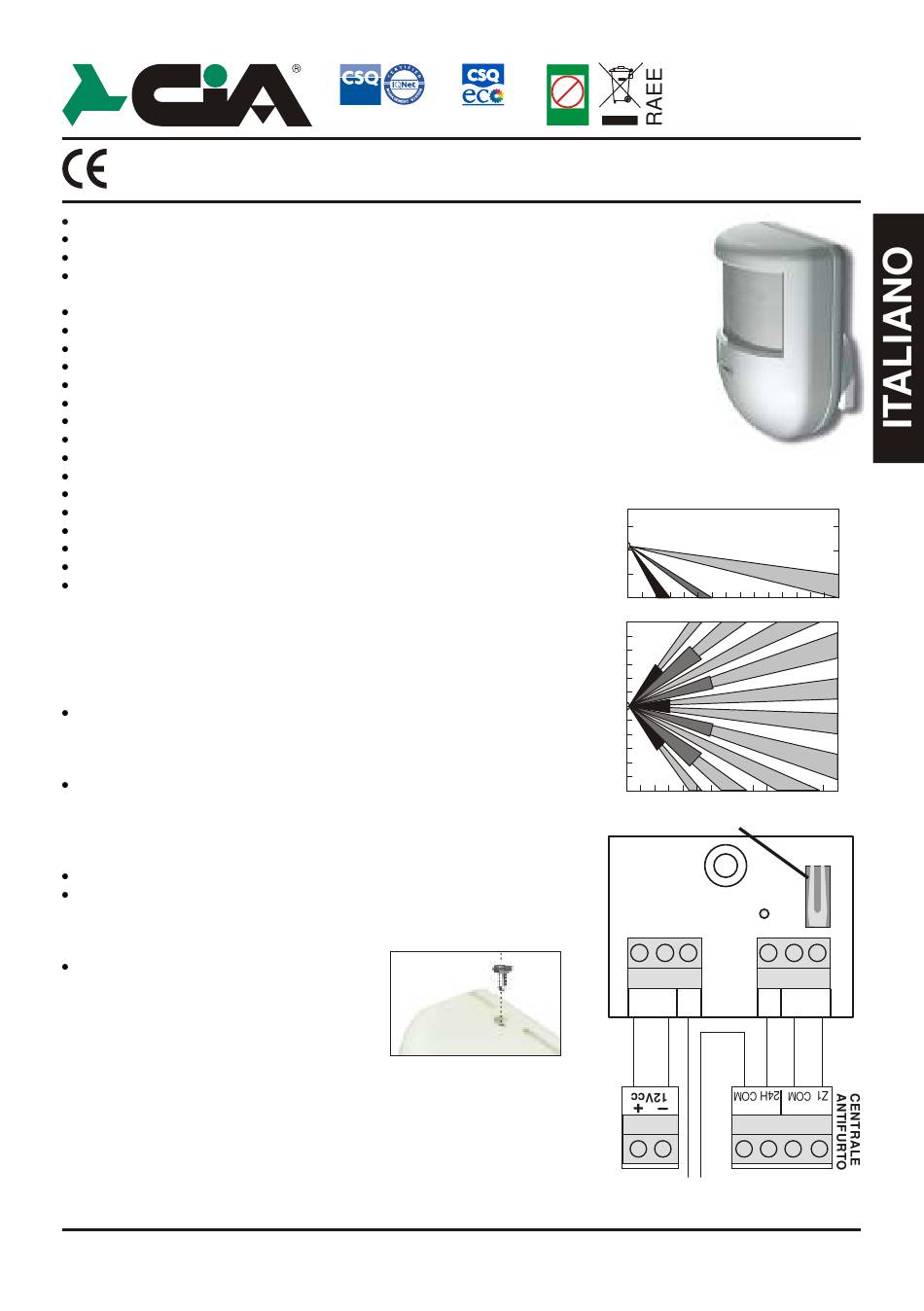

Hiltron CIA IR10 Manual

Made in Italy
EMC 89/336/CEE
Sensore piroelettrico a doppio elemento1
Completo di snodo anti-disorientamento
Blocco di chiusura a vite
Sensibilità automatica in funzione dei cambiamenti di
temperatura
Tamper di protezione antiapertura
Elevata immunità a RF30Vm
Tensione nominale di alimentazione 13Vcc ±5%
Assorbimento massimo20mA
Fasci della lente17 (su 3 livelli orizzontali)
Livelli della lente 3
Angolo di copertura frontale (PIR) H: 85°; V: 60°
Copertura max. 12mt
LED di segnalazione non escludibile
Uscite relè a stato solido NC 100mA, 50Vcc max.
Tempo stabilizzazione iniziale 60"
Temperatura di funzionamento+5°C ÷ 40°C
Dimensioni (L)59mm
Dimensioni (A)80mm
Dimensioni (P)52mm
Conforme al 1° livello della norma CEI79-2
Il rivelatore volumetrico IR10 è dotato di una circuiteria realizzata in
tecnologia SMT per garantire maggiore stabilità in fase di utilizzo e
maggiore immunità ai disturbi elettromagnetici.
INSTALLAZIONE
Fissare la base dello snodo al muro dopo aver forato ed applicato il
tassello. Assicurarsi che la base dello snodo sia fissata in maniera
affidabile, controllando che la superfice del muro sia liscia e non
soggetta a vibrazioni.
Aprire il rivelatore e fissare la base allo snodo. Serrare la vite nello
snodo dopo aver orientato il rivelatore. Non orientare il rivelatore
verso oggetti che potrebbero produrre rapidi sbalzi di temperatura
come termosifoni, radiatori elettrici, condizionatori d'aria, fiamme
libere, etc.
Evitare anche l'installazione in prossimità di essi.
Effettuare i collegamenti secondo lo schema riportato di seguito.
ATTENZIONE: Non toccare il sensore piroelettrico con le dita!
Chiudere il rivelatore, ed inserire la vite
di sicurezza come indicato nella figura
FUNZIONAMENTO
Dando tensione all'IR10 il LED lampeggia per circa un minuto per
consentire la stabilizzazione del sensore infrarosso.
Quando il sensore rivela un movimento, apre il relè di uscita ed
accende il LED. Il circuito di uscita rimane aperto per tutto il tempo di
rivelazione e si richiude dopo tre secondi circa dal ripristino della
condizione di riposo.
Il marchio CIA è registrato dalla HiLTRON Srl
Azienda con Sistema di Azienda con Sistema di
gestione per la Qualità ge stio ne amb ientale
UNI EN ISO 9001:2000 UNI EN ISO 14001:2004
Rivelatore volumetrico ad infrarossi passivi
Lead free Lead free Lead free Lead free
Pb Pb Pb Pb
RoHS RoHS RoHS RoHS
compliant compliant compliant compliant
Schemi di copertura della lente
di Fresnel a 17 fasci su 3 livelli
2,2
mt 3 6
12
mt 3 6
TAMPER
+ 12V - T
In serie
alla linea
24h
IR10
15
15
IR10
T C NC
