Fortin INT-SL+ Installation Manual

INT-SL+
Copyright © 2009, FORTIN AUTO RADIO INC
DATA INTERFACE MODULE SELF-LEARNING FOR SECURITY SYSTEM AND / OR REMOTE STARTER.
INTERFACE DE BRANCHEMENT AUTO-APPRENTISSAGE POUR SYSTÈME DE SÉCURITÉ ET / OU DÉMARREUR À DISTANCE.

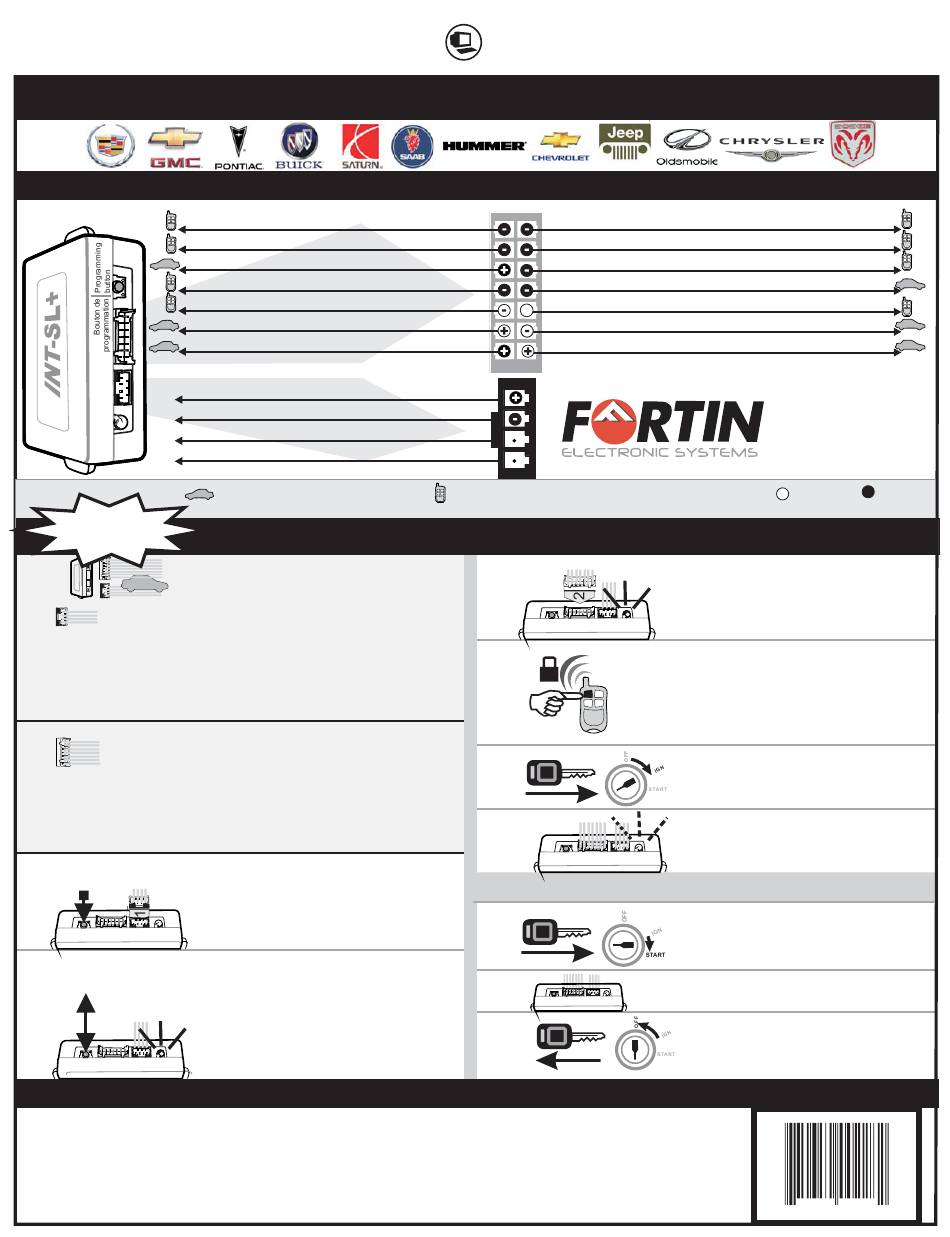

WIRING / CONNECTION GUIDE | CÂBLAGE / GUIDE DE CONNEXION
Lock | Verrouiller
Unlock Driver 1 | Déverrouiller Conducteur 1
Ignition
(-) While running | (-) Masse d'activation
Door trigger | Contact de portes
Data OBD2
Bypass PK3
12V Battery (+) | 12V Batterie (+)
Ground (-) | Masse (-)
Data-Link
LED
DEL
Data-Link
COMMENCEZ ICI
START HERE
1
Make the connections of the INT-SL+:
Effectuez les connexions du INT-SL+:
Connector 1 (Black):
1.A
Determine the type of installation:
INSTALLATION WITH
INSTALLATION WITHOUT
Connecteur 1 (Noir):
Déterminez le type d'installation (
Pour l'installation Data-Link assurez vous de la présence du
connecteur Data-Link sur le démarreur. (Voir plan 1
Pour installation non Data-Link voir plan 2 (p.3).
Connector 2 (White):
(I) Locate the wiring type for the vehicle on the
1.B
VEHICLE FIT GUIDE (P.2-3)
(II) Make the connections associated with the vehicle in the
WIRING SCHEMATIC CONFIGURATION (P.3-4)
Connecteur 2 (Blanc):
Déterminez le type de branchement selon votre véhicule
(Voir GUIDE DES VOITURES,
Effectuez les branchements selon le type d'installation
(Voir SCHÉMA DE BRANCHEMENT, P.3-4)
2
3
TECHNICAL SUPPORT / INFORMATION
Ni le manufacturier, ni le distributeur ne se considèrent responsables des dommages causés ou ayant
pu être causés, indirectement ou directement, par ce module, excepté le remplacement de ce module
en cas de défectuosité de fabrication. Ce module doit être installé par un technicien qualifié. Ce guide
d'instruction peut faire l'objet de changement sans préavis. Consultez le www.ifar.ca pour voir la plus
récente version.
Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or
directly caused by this module, except for the replacement of this module in case of manufacturing
defects. This module must be install by qualified technician. This instruction guide may change without
V
notice. isit www.ifar.ca to get latest version.
COMPATIBLE
ALL RIGHTS RESERVED
2
(Type 3 only)
Connect wire to vehicle
Branchement du filage au véhicule
INSTALLATION AND PROGRAMMATION INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION ET DE PROGRAMMATION
DATA-LINK ( See plan 1, p.3 )
DATA-LINK (See plan 2, p.3)
Data-Link non Data-Link
ou
(p.3)
P.2-3)
Press and hold the programming button. Plug
in the connector 1 in the INT-SL+ interface.
Maintenez le bouton de programmation
enfoncé. Branchez le connecteur 1
module INT-SL+.
The LED will turn on, indicating the beginning
of programming.
Release the programming button.
Le DEL s'allume pour indiquer le début de la
programmation.
Relâchez le bouton de programmation.
WEB
PRÊT POUR
UPDATE
LA MISE À JOUR
PAR INTERNET!
Lt. Blue | Bleu Pâle Lt. Blue/Black | Bleu Pâle/Noir
White | Blanc
White/Black | Blanc/Noir
Pink | Rose
Pink/Black | Rose/Noir
Blue | Bleu Green | Vert
Orange
Orange/Black | Orange/Noir
~
Purple | Violet Purple/White | Violet/Blanc
Yellow | Jaune
Yellow/Black | Jaune/Noir
WARNING: Connector 2 can be easily plugged in backwards.
ATTENTION: Ne pas brancher à l'envers.
Red | Rouge
Black | Noir
Blue | Bleu
White | Blanc
Connect wire to Remote-Starter/Alarm
Branchement du filage au démarreur à distance/Alarme
4
5
)
).
6
7
Chrysler vehicle go step 9
(Can be programmed 5 times max.)
dans le
8
9
10
Technical support:
TEL: 514-255-HELP (4357)
Web: www.ifar.ca
P.1
I N S TA L L AT I O N G U I D E
Made in | Fabriqué au Canada
W e b s i t e : h t t p : / / w w w . i f a r . c a
See wiring schematic configuration
Unlock Driver 2 | Déverrouiller Conducteur 2
Parking light | Feux de stationnement
Futur Input | Future Entrée
(Type 3 only)
Plug the connector 2
interface.
WARNING: Connector 2 can be easily plugged in backwards.
Branchez le connecteur 2
INT-SL+.
ATTENTION: Ne pas brancher à l'envers.
To enable Data-Link, the
to see Data communication from the
remote car starter.
Pour activer le Data-Link, le
PRESS
LOCK besoin de voir la communication Data du
from RCS
démarreur à distance.
Appuyez sur LOCK
Turn the key to the ignition position.
Tournez la clef en position ignition.
The LED will flash. (
60 seconds before the LED flash)
Le DEL clignote.
prendre 60 secondes avant que les DEL clignotes)
Véhicules Chrysler allez à l'étape 9
(Peux être reprogrammé 5 fois max.)
GM vehicle : Start the vehicle with the key.
Véhicules GM: Démarrez le véhicule avec
la clef.
The LED will turn off.
Le DEL s'éteint.
Turn the key OFF.
The interface is programmed.
Tournez la clef à OFF.
Le module est programmé.
1-877-336-7797
- Rev. C - 15 / 12 / 2009
Voir le schéma de branchement
Trunk | Valise
Tach
Data BCM
Bypass P 3 K
Manufactured under US patent No.:
5,719,551 6,011,460 B1
6,243,004 B1 6,249,216 B1
6,275,147 B1 6,529,124 B2
6,696,927 B2 6,756,885
B1 6,756,886 B2 6,771,167 B1
Canadian Patent No.:
2,320,248 2,415,023
Européen Patent No.:
1,053,128
INPUT
OUTPUT
ENTRÉE
SORTIE
into the INT-SL+
dans le module
INT-SL+ need
Press LOCK .
INT-SL+ à
(verrouillage).
Note: Some vehicle can take
(Note: certains véhicules peuvent
