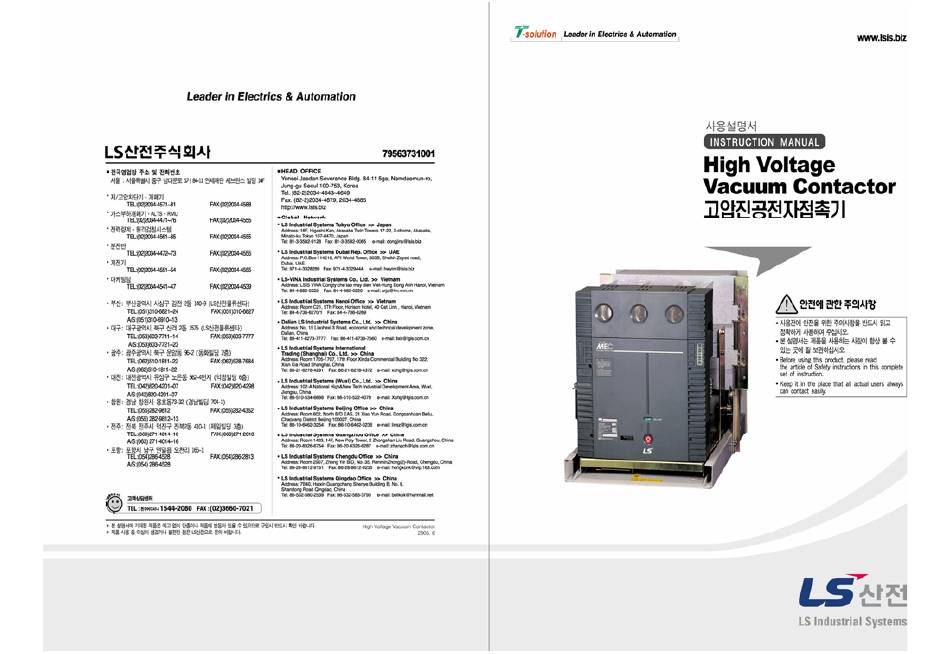

진공전자접촉기 목 차 CONTENTS ■ 안전을 위한 주의사항 ---------------------------------------------------------------------- 1 ■ Safety Precautions --------------------------------------------------------------------------- 2 ■ 포장개봉,사용환경 ------------------------------------------------------------------------- 7 ■ Receiving & Unpacking, Service Condition --------------------------------------------- 8 ■ 운반, 보관, 폐기 ----------------------------------------------------------------------------- 9 ■ Moving, Storage and Disposal ------------------------------------------------------------- 10 ■... -
Page 3: 안전을 위한 주의사항
진공전자접촉기 Safety Precautions 안전을 위한 주의사항 ▶ 안전을 위한 주의사항은 사고나 위험을 사전에 예방하여 제품을 안전하고 ▶ Please follow this “Safety Precautions” surely so that any failure to observe these 올바르게 사용하기 위한 것 이므로 반드시 지켜 주십시오. precautions could result in severe personal injury, death or equipment damage. The safety precautions are consist of the following special message may appear throughout this manual to warn of potential hazards and to call attention to additional information which 주의사항은... - Page 4 진공전자접촉기 1. 전문가 이외에는 운전이나 점검, 보수를 하지 마십시오. 1. Only a qualified electrical workers with training and experience high voltage circuits should perform any operation, maintenance 오 동작 및 다치거나 감전의 원인이 됩니다. and inspection. may result in malfunction, severe bodily injury or electric shock. 2.
- Page 5 진공전자접촉기 1. Do not alter the control circuit at one’s discretion. 1. 회로를 임의로 변경하지 마십시오. may cause of malfunction or damage to products. 오동작 및 제품 손상의 원인이 됩니다. 2. The contactor must be stored in clean, dry, dust and condensation 2.
-
Page 6: 포장개봉,사용환경
진공전자접촉기 포장개봉,사용환경 Receiving & Unpacking, Service Conditions Receiving & Unpacking 포장개봉 1. When unpacking the package, take care to handle 1. 포장 개봉 시에는 접촉기 본체나 표준부속품, the main contactor, standard components and 악세사리가 손상되지 않도록 주의하여 주시고 accessories and certify standard component 본... -
Page 7: 운반,보관,폐기
진공전자접촉기 Moving, Storage and Disposal 운반,보관,폐기 Moving 운반 1. When performing a maintenance, make a power-off of contactor 1. 제품의 주회로 단자를 잡고 운반 및 이동하지 마십시오 and maintain it at the test position. 온도 상승으로 인한 사고의 원인이 됩니다. may result in electric shock. -
Page 8: Installation
진공전자접촉기 Installation 설치 접촉기가 배전반에 취부 되어 이상 없이 안전하게 동작되기 위해서는 매우 주의 깊고 For safe and normal operation of contactor installed in switchgear, a very careful 전문적인 설치방식을 따라야 합니다. and special installation should be followed. ■ 배전반에 고정형 접촉기를 설치할 경우에는 강압적인 압력이나 변형이 없이 볼트머리에 ■... - Page 9 진공전자접촉기 Installation 설치 1. Power Fuse 조립 방법 1.상부 Cover 분해 2.Fuse Checker 분해 3.Fuse Box 분해 1.Disjoint Upper cover 2.Disjoint Fuse Checker 3. Disjoint Fuse Box 4.Assembly Fuse Checker 5.Assembly upper cover 4.Fuse Checker 조립 5.상부 Cover 조립 ※The Product what the fuse checker does not attach,No2(Disjoint fuse ※Fuse Checker 미...
- Page 10 진공전자접촉기 Structure and operation 구조 및 조작방법 1. 구조 1. Structure The following figures describe the structure of LS Vacuum Contactors 그림은 LS 진공 접촉기의 구조를 나타내고 있습니다. There are no hazards by touch to contactors since the operating device is located 측면에...
-
Page 11: Structure And Operation
진공전자접촉기 Structure and operation 구조 및 조작방법 2. 전동 개폐 조작 2. Switching operation by a electromotion (1) 조작 기구 (1) Operating mechanism The operating mechanism has simple structure to provide long mechanical 조작기구는 다빈도의 장수명을 고려한 간단한 구조로 되어 있습니다. and electrical life. -
Page 12: Structure
진공전자접촉기 Structure and operation 구조 및 조작방법 3. Withdrawal type operation(D/G) 3. 인출형의 조작방법(D/G) (1) Structure (1) 구 조 TEST POSITION 시험 위치 Left interlock button push and 좌측 인터록 버튼 누르고 50mm push to contact. 50mm전진하십시오. IN MOVING STATE 이동... - Page 13 진공전자접촉기 Structure and operation 구조 및 조작방법 3. Withdrawal type operation(DB/GB) 3. 인출형의 조작방법(DB/GB) (1) Structure (1) 구 조 TEST POSITION 시험위치 Take the both handle in bottom of contactor. 접촉기 하단의 양쪽 손잡이를 두 손으로 잡으십시오. 이동 과정 IN MOVING STATE Move the handle to inside and push 손잡이를...
- Page 14 진공전자접촉기 Structure and operation 구조 및 조작방법 3. Withdrawal type operation(DB/GB) 3. 인출형의 조작방법(DB/GB) (1) Structure (1) 구 조 이동 과정 IN MOVING STATE 핸들을 시계방향으로 돌려 Circle the handle to the right side and 앞으로 전진시키십시오. push it forward 접속...
- Page 15 진공전자접촉기 Structure and operation 구조 및 조작방법 (4) 인출장치의 동작 (4) The operation of withdrawal device 인출형 접촉기는 Cradle내에서 다음의 2가지 위치를 취할 수 있습니다. The withdrawal type of contactor can be positioned at the following two position 3.2.1 Cradle의 시험위치 인입출 조작 3.2.1 Inserting operation to the test position in a cradle ①...
-
Page 16: Switching Operation By Manual
진공전자접촉기 Structure and operation 구조 및 조작방법 4. 수동 개폐 조작 4. Switching operation by manual (1) Operating method (1) 조작 방법 접촉기의 동작확인을 위해 무부하 상태에서 다음 절차에 따라 실행 하십시오. Perform the following procedure at no-load to verify the operation of contactor. 1) The contactor should be at the disconnecting position completely from 1) 접촉기가... -
Page 17: Vacuum Interrupter
진공전자접촉기 Structure and operation 구조 및 조작방법 5. Vacuum Interrupter (V.I.) 5. 진공 인터럽터(VI) Movable electrode Movable electrode Movable end seal Movable end seal Bellows Bellows Bellows shield Bellows shield Ceramic Ceramic Contact Contact Arc shield Arc shield Fixed end seal Fixed end seal Fixed electrode Fixed electrode... -
Page 18: Maintenance And Inspection
진공전자접촉기 보수 · 점검 Maintenance and inspection 1. Do not make any touch to charged parts electrically like conductors, terminals and disconnects etc., under any of energized condition. 1.통전중 에는 충전부(도체, 단자 접속부)를 만지지 마십시오. Will result in electric shock, severe bodily injury or electrocution. 감전으로... -
Page 19: Periodic Inspection
진공전자접촉기 보수 · 점검 Maintenance and Inspection 1. Do not alter the control circuit at one’s discretion. 1. 회로를 임의로 변경하지 마십시오. may cause of malfunction or damage to products. 오 동작 및 제품 손상의 원인이 됩니다. <표 2> 유지보수 점검주기 <Table 2>... - Page 20 진공전자접촉기 보수 · 점검 Maintenance and Inspection 2. 일상 점검 2. Usual inspection Make an inspection for the contactor on service between the periodic inspection. 정기점검 중간에 사용중인 접촉기에 결함이 있는지 점검하십시오. Be careful for not getting in touch with any energized parts when opening the door 배전반...
- Page 21 진공전자접촉기 보수 · 점검 Maintenance and Inspection Interval 점 검 항 목 점 검 점 검 방 법 조 치 점 검 주 기 Inspection item Inspection Method Corrective action 체결토르크를 확 Check the torque, Every a Main circuit 정기점검시 주회로...
-
Page 22: Special Inspection
진공전자접촉기 보수 · 점검 Maintenance and Inspection <Table 5> Items of periodic inspection (2) <표 5> 정기 점검 항목 (2) Inspection item Inspection Method Corrective action 점 검 항 목 점 검 점 검 방 법 조 치 마른 천으로 물방울,습기, Insulated frame Check... -
Page 23: Measuring Method Of Main Contact Wear
진공전자접촉기 보수 · 점검 Maintenance and Inspection 5. 접점 소모량 측정법 5. Measuring method of main contact wear The guide Line of contact wearing can be verified easily at rear side of the contactor. 접점 소모 Guide Line은 접촉기 후면에서 쉽게 확인 할 수 있습니다. 방법1) VI 가동접점부... -
Page 24: Ratings
진공전자접촉기 Ratings 정격 The standard ratings and specification is as follows.(:IEC Pub.60470) 접촉기의 표준 정격 및 사양은 다음과 같습니다.(적용 규격:IEC Pub.60470) 종별 Type Fixed type (Z type) 고정형(Z형) 항목 Items LVC-3Z- LVC-6Z- LVC-3Z- LVC-6Z- LVC-3Z- LVC-6Z- LVC-3Z- LVC-6Z- 형명 Type Name 42-□... - Page 25 진공전자접촉기 Ratings 정격 단독인출형(D/DB형) 콤비네이션 스위치 인출형(G/GB형) Withdrawal type(D/DB type) Fused combination switch (G/GB type) LVC-3G- LVC-6G- LVC-3G- LVC-6G- LVC-3D- LVC-6D- LVC-3D- LVC-6D- LVC-3G- LVC-6G- LVC-3G- LVC-6G- LVC-3D- LVC-6D- LVC-3D- LVC-6D- 44-□ D 44-□ D 44-□ D 44-□ D 42-□ D 42-□...
-
Page 26: Control Circuit
진공전자접촉기 Control circuit 제어 회로 1-1. Fixed (3a3b) Continuously energized type / DC operation 1-1. 고정형(3a3b) 상시 여자식 DC조작 Apply the power source at terminals of 1-2. 1-2번 단자에 전원을 인가 하십시오 Switch it using contacts of No.3-4 terminal. 3-4번 단자의 접점을 이용하여 개폐하여 주십시오 1-2. - Page 27 진공 전자 접촉기 제어 회로 Control circuit 2-1. Fixed (2a2b) Latched type / DC operation 2-1. 고정형(2a2b) 순시 여자식 DC조작 When closing : Switch it using a contact of No. 4(+),2(-) terminal. 투입 시: 4(+),2(-)번 단자를 이용하여 개폐하여 주십시오 When tripping: Switch it using a contact of No. 5(+),2(-) terminal. 트립...
-
Page 28: Withdrawal (2A2B) Continuously Energized Type
진공전자접촉기 Control circuit 제어 회로 3-1. Withdrawal(2a2b) Continuously energized type / AC operation 3-1. 인출형(2a2b) 상시 여자식 DC조작 1-2번 단자에 전원을 인가 하십시오 Apply the power source at terminals of 1-2. 3-4번 단자의 접점을 이용하여 개폐하여 주십시오 Switch it using contacts of No.3-4 terminal. 3-2. - Page 29 진공 전자 접촉기 제어 회로 Control circuit 4-1. 인출형(2a2b) 순시 여자식 DC조작 4-1. Withdrawal(2a2b) Latched type / DC operation ( - ) ( - ) When closing : Switch it using a contact of No. 4(+),2(-) terminal. 투입 시: 4(+),2(-)번 단자를 이용하여 개폐하여 주십시오 When tripping: Switch it using a contact of No.
- Page 30 진공전자접촉기 Control circuit 제어 회로 5-1. Operating time and current of standard circuit 5-1. 표준회로의 동작 시간 및 전류 Closing Trip Holding 투입전류(A)/ 트립전류(A)/ 홀딩전류(A)/ Control current(A)/ current(A)/ current(A)/ Type Operating type 형명 조작방식 제어전압(V) voltage(V) 투입시간(ms) 트립시간(ms) 트립시간(ms) Time(ms) Time(ms) Time(ms) DC 110...
- Page 31 진공전자접촉기 1년...
