Spectrum Brands Pfister Kenzo LG40-DF1 Quick Installation Manual

Single control vessel

Advertisement

Quick Links

Kenzo
Vasija de grifería monomando
LG40-DF1
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in accordance
with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en
respectant tous les codes de construction et de plomberie locaux et d'État. Appelez un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil.

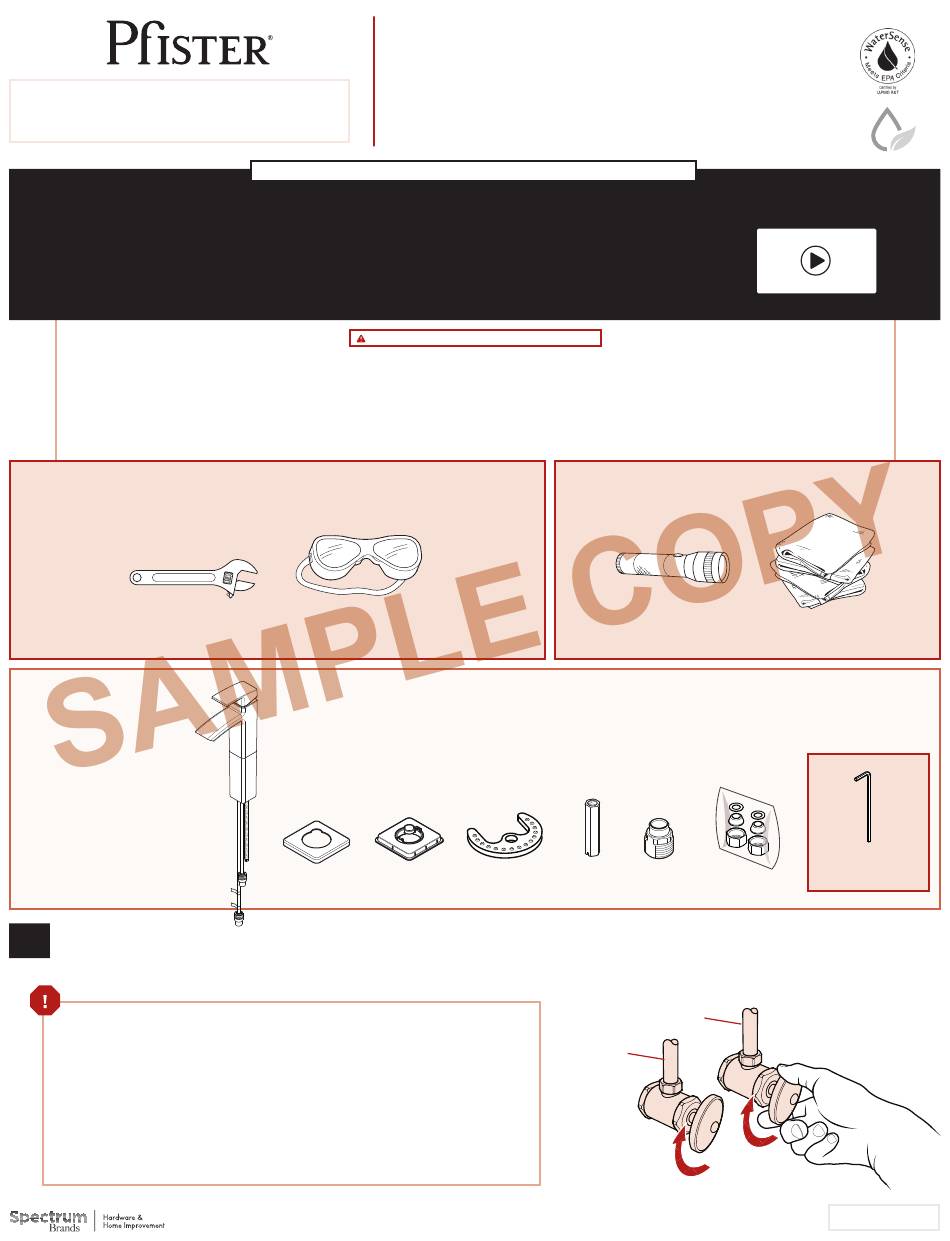

Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrench
Llave ajustable
Clé réglable
Parts in the Box
Piezas en la caja
Pieces dans la
boîte
Items shown are not to scale.
De resultados no están a escala.
Produits affichés ne sont pas à l' é chelle.
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del
fregadero.
Repérer les arrivées d'eau et fermer leurs robinets. Ces robinets se trouvent généralement
sous le lavabo ou à côté du compteur d'eau. En cas de remplacement d'un robinet existant,
le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.
Copyright © 2016, Pfister® Inc.
Single Control Vessel
Vasque à monocommande
Installation Support • Soporte de instalación • Support d'installation
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
WARNING / AVERTENCIA / AVERTISSEMENT
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
A
B
Cierre el suministro de agua
Quick Installation Guide
Guía de instalación rápida
Guide d'installation rapide
C
D
Couper l'alimentation en eau
11670-01
Installation Videos Available
Videos de instalación a disposición
Vidéos d'installation disponibles
pfisterfaucets.com/videos
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
E
F (x2)
G
Cold
Fría
Froid
Hot
Caliente
Chaud
June 15, 2016
Cloth
Paño de limpieza
Chiffon
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
48567-0100

Advertisement

loading
Need help?

Need help?

Do you have a question about the Pfister Kenzo LG40-DF1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Spectrum Brands Pfister Kenzo LG40-DF1

  • Page 1 Quick Installation Guide Guía de instalación rápida Kenzo Single Control Vessel ™ Vasija de grifería monomando Guide d’installation rapide Vasque à monocommande LG40-DF1 Installation Support • Soporte de instalación • Support d’installation Installation Videos Available Videos de instalación a disposición Personal Assistance, Product Specs, &...
  • Page 2 Install Spout Body Instale la estructura del surtidor Installez le corps du bec Adjustable Wrench Llave ajustable Clé réglable Separate tubes Align Notches gently and slightly for Alinea las Muescas clearance. Alignez les Encoches Tubos separados y ligeramente suavemente para su despacho. Tubes séparés doucement et légèrement pour le dédouanement.
  • Page 3 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau Adjustable Wrenches F (x2) Llaves ajustables Clés â mollette Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines & fittings.
  • Page 4 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est adéquate Faucet Functions • Funciones del grifo • Fonctions du robinet Cold Open Fría Abierta Froid...
  • Page 5 Maintenance & Care Guide Guía de mantenimiento y cuidado Kenzo Single Control Vessel ™ Vasija de grifería monomando Guide d’ e ntretien et soin Vasque à monocommande LG40-DF1 Maintenance Support • Soporte de mantenimiento • Soutien à la entretien Installation Videos Available For Warranty &...
  • Page 6 • Parts Explosion • Esquema de piezas • Vue éclatée des pièces LG40-DF1 940-876* 971-130 941-246* 941-212* 962-075 974-074 961-059* 962-001 970-1159 English Español Français Replace * with Finish Letter Sustitue * con la letra de acabado Remplace * avec la lettre de finition Polished Chrome Cromo Pulido Chrome Poli...
  • Page 7: Maintenance And Care

    Maintenance & Care • Mantenimiento y cuidado • Entretien et soin Turn off water supplies and relieve pressure before working on your faucet! ¡Cierre los suministros de agua y alivie la presión antes de trabajar en el grifo! Fermez les arrivées d’eau et dépressurisez avant de travailler sur le robinet! Cartridge Removal Retiro del Cartucho Retirez de la Cartouche...
  • Page 8 English Español Français Pfister Lifetime Mechanical & Pfinish Warranty Covers Pfister Garantía Mecánica y sobre el Acabado Limitada Pfister Une garantie limitée à vie pour ce qui est Pfinish & Pfunction for as Long as You Own Your Home de por Vida Cubre las funciones y el acabado por el tiempo de l’aspect mécanique et de la finition, tant et aussi (Commercial Applications Limit the Duration of the en que usted sea propietario de su casa (Las Aplicaciones...
