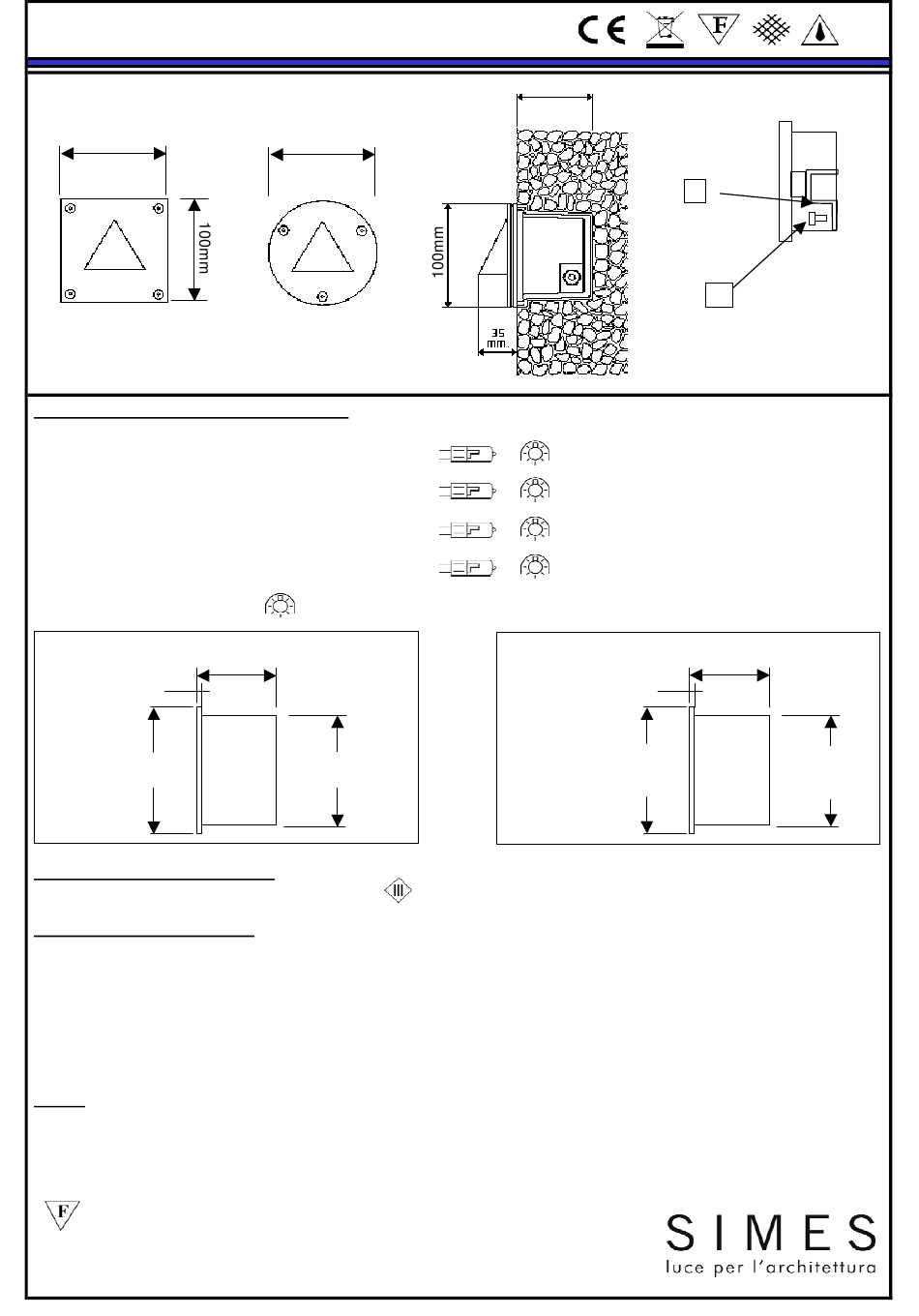

SIMES MINIDIAPASON S.4536 Quick Start Manual

MINIDIAPASON
100mm
QUADRA
DIAPASON TONDA E QUADRA INCASSO
Art. S.4536 - S.4546
per lampada alogena QT14 MAX 25W G9 230V
Art. S.4565
per lampada alogena QT14 MAX 25W G9 230V
Art. S.4575
per lampada alogena QT14 MAX 25W G9 230V
Art. S.4538 - S.4548
per lampada alogena QT9 MAX 20W G4 12V
Lampada alogena a bassa pressione
CASSAFORMA S.4612
10mm
Ø
98mm
CARATTERISTICHE TECNICHE
CLASSE I per versioni a 230V - CLASSE III
ISTRUZIONI DI MONTAGGIO
Aprire l'apparecchio, svitare la vite (A) e rimuovere la staffa (B) dalla sua sede.
Effettuare il cablaggio elettrico con cavi di tipo <HAR> D. 6 ÷ 10 mm
ed ancorare il morsetto alla cassaforma preinstallata.
Fissare l'apparecchio alla cassaforma con la vite in dotazione.
Riavvitare la staffa (B) nella sua sede con la vite (A).
Inserire la lampada adatta.
Richiudere l'apparecchio.
NOTE: Per l'installazione ad incasso utilizzare le apposite cassaforme.
Non superare la potenza indicata nei dati di targa.
Togliere tensione prima di effettuare manutenzioni.
Alimentare gli apparecchi S.4538 e S.4548 con un trasformatore di sicurezza 12V MIN. 20 VA
conforme alle norme CEI 61347-1 e CEI 61347-2-2
L'apparecchio è idoneo al montaggio su superfici normalmente infiammabili.
L' installazione deve essere eseguita da personale qualificato secondo
le norme di settore
Il rispetto di queste norme è molto importante per l'efficienza dell'apparecchio
e per la sicurezza delle persone, pertanto esse vanno conservate.
100mm
TONDA
70mm
Ø
86mm
70mm
(completo di cassaforma)
(cassaforma S.4612 non inclusa)
(cassaforma S.4613 non inclusa)
(completo di cassaforma)
CASSAFORMA S.4613
per versioni a 12V
B
A
70mm
10mm
98mm
x
98mm
- IP 54
ISTRMINIDIAP REV.6 08/09
86mm
x
86mm
