INIM Electronics INICOM Quick Start Manual

DISPOSITIVO PER LA GESTIONE CENTRALIZZATA
DEL MODO DI RIPOSO E DELL'INIBIZIONE
Lo stato di riposo è uno stato nel quale la lampada
è disabilitata a funzionare in emergenza, in questo modo
si risparmia la scarica della batteria.
DESCRIZIONE
TIPO DI PRODOTTO: Telecomando per la gestione a
distanza del modo di riposo, dell'inibizione e la
sincronizzazione dei test funzionale e di autonomia.
INSTALLAZIONE: su guida DIN (4 moduli)
ALIMENTAZIONE: 220/230Vac, 50-60Hz
BATTERIA: LiFePO4 3,2V 1,5Ah
NUMERO USCITE: 2
NUMERO MASSIMO DI LAMPADE CONTROLLABILI: 150
CAVO: lunghezza max 500m, sezione 1mm
CLASSE DI ISOLAMENTO: II
TEMPERATURA DI FUNZIONAMENTO: da 0° a 50°C
CONFORMITA' NORMATIVA: EN 60598-2-22
INSTALLAZIONE
Ponticellare i terminali "a" e "b" di INICOM per collegare
elettricamente la batteria interna.
Collegare il terminale "C" di INICOM al terminale "C" delle
lampade.
Collegare il terminale "R" di INICOM al terminale "R" delle
lampade.
Collegare la rete elettrica ai terminali "P" e "N" di INICOM.
I terminali "R-R" e "C-C" sono in corto, è quindi possibile
collegare in parallelo due linee di lampade.
È possibile collegare più lampade in parallelo fino ad un
max di 150.
Installare il contenitore di INICOM su una guida DIN.
INICOM
cod. INICOM
2
1 2 3
230V ~
230V ~
(SA)
1 2 3
230V ~
IP20
EN 60598-2-22

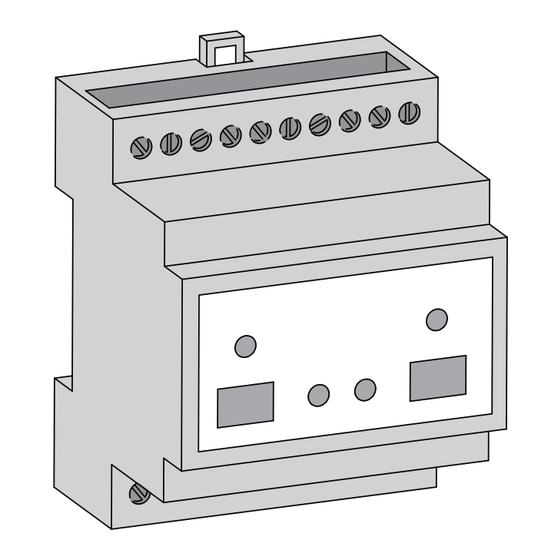

DEVICE FOR CENTRALIZED MANAGEMENT
OF REST MODE AND INHIBITION MODE
Rest mode is the status in which the lamp is disabled and
will not switch ON during an emergency, this operating
mode saves battery power.
DESCRIPTION
PRODUCT TYPE: Remote control pad for remote
management of Rest Mode, Inhibition mode and the
synchronization of Functional and Autonomy tests.
INSTALLATION: DIN rail mount (4 modules)
POWER SUPPLY: 220/230Vac, 50-60Hz
BATTERY: LiFePO4 3.2V, 1.5Ah
NUMBER OF OUTPUTS: 2
MAXIMUM NUMBER OF LAMPS CONTROLLABLE: 150
CABLE: Max. Length 500m, cross-section 1mm
INSULATION CLASS: II
OPERATING TEMPERATURE: 0° to 50°C
STANDARD COMPLIANCE: EN 60598-2-22

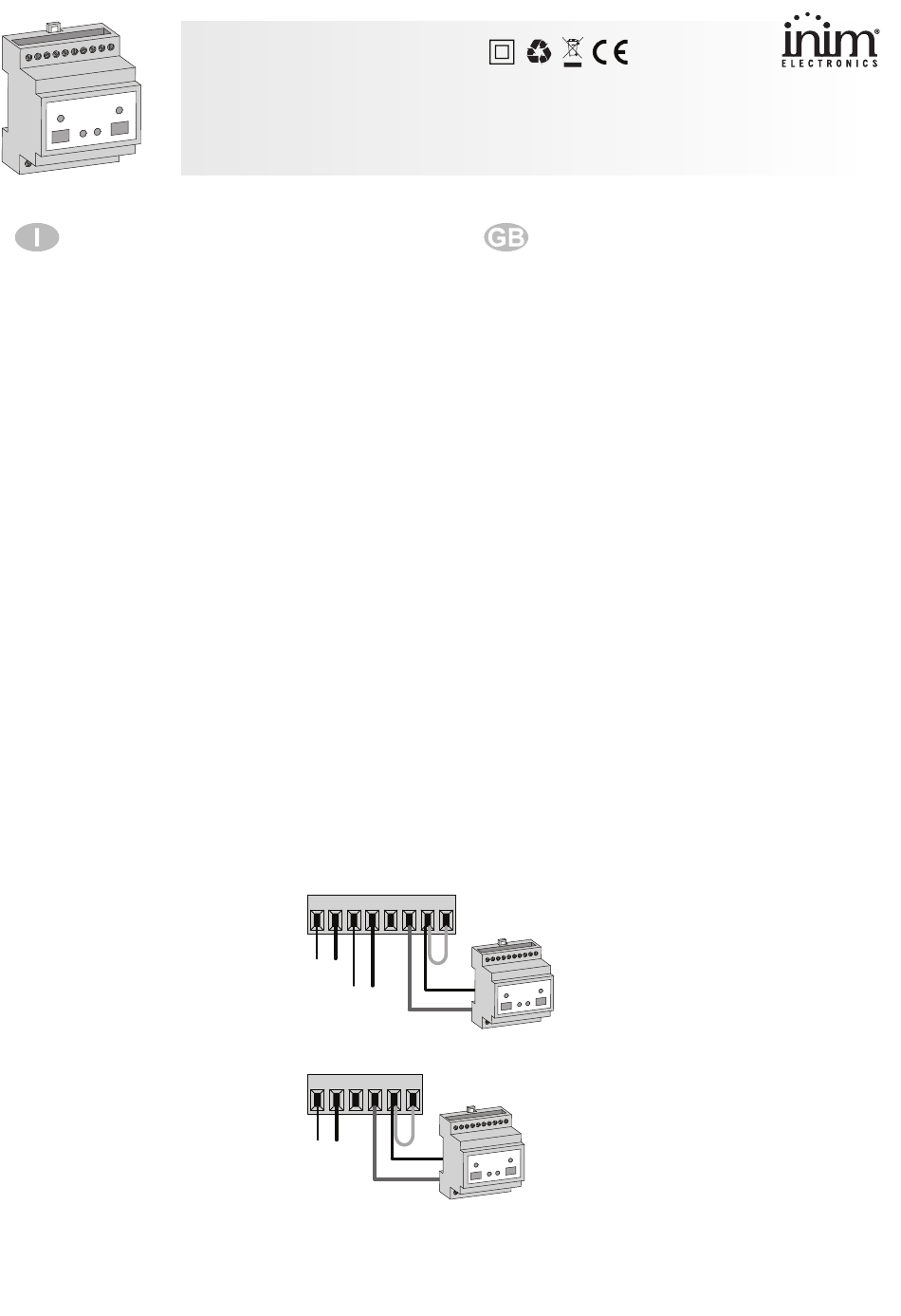

INSTALLATION
Short INICOM terminals "a" and "b" in order to electrically
connect the internal battery.
Connect the INICOM terminal "C" to terminal "C" of the
lamps.
Connect the INICOM terminal "R" to terminal "R" of the
lamps.
Connect the mains power-supply to INICOM terminals
"P" and "N".
The terminals "R-R" and "C-C" are shorted, therefore,
it is possible to connect two lines of lamps in parallel.
4 5 6 7 8
R C
C
R
4 5 6
R C
C
R
It is possible to connect a maximum of 150 lamps in parallel.
Install the INICOM enclosure on a DIN rail.
INICOM
INICOM
2
