REV Ritter JR0611 Installation And Operating Instructions Manual

c)
Max. 24W!
Number of luminaires depending
on the selected product, see
Max. 24W!
„Connecting multiple luminaires"
Anzahl Leuchten abhängig vom
gewählten Produkt, siehe
„Mehrere Leuchten anschließen"
b)
Max. 24W!
REV Ritter GmbH
REV Ritter GmbH
Frankenstraße 1-4
D-63776 Mömbris
Frankenstr. 1-4 • 63776 Mömbris
+49 900 1 171070 (0,36 €/Min.)*
Deutschland • www.rev.de
+49 180 5 007410
www.rev.de
E-Mail: service@rev.de
service@rev.de
Service-Telefon: 00800 50 00 27 35*
D
REV 12.19
*kostenfreie Service-Rufnummer,
Mobilfunkpreise abweichend
09.21

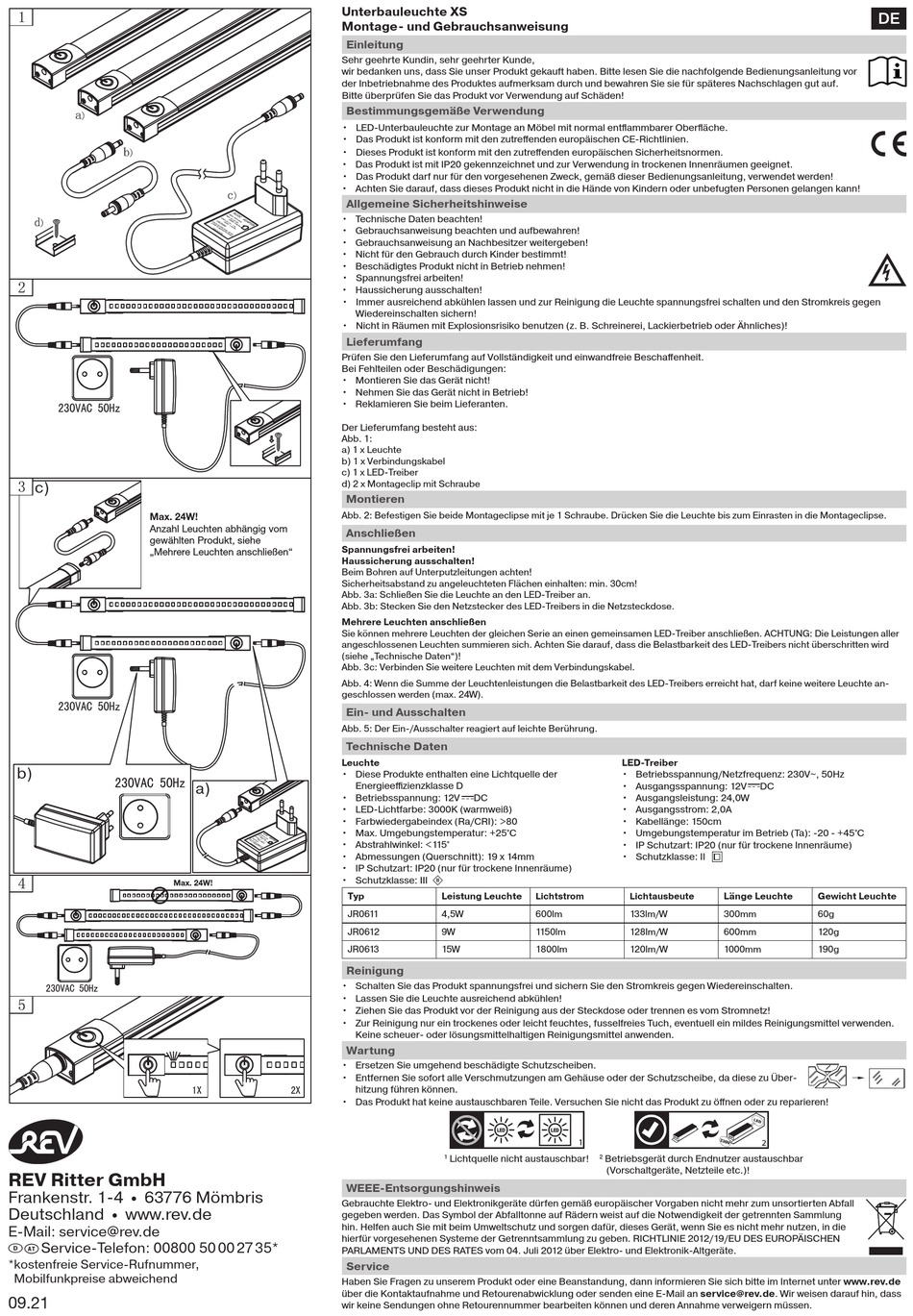

Unterbauleuchte XS
Montage- und Gebrauchsanweisung
Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unser Produkt gekauft haben. Bitte lesen Sie die nachfolgende Bedienungsanleitung vor
der Inbetriebnahme des Produktes aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut auf.
Bitte überprüfen Sie das Produkt vor Verwendung auf Schäden!
Bestimmungsgemäße Verwendung
• LED-Unterbauleuchte zur Montage an Möbel mit normal entflammbarer Oberfläche.
• Das Produkt ist konform mit den zutreffenden europäischen CE-Richtlinien.
• Dieses Produkt ist konform mit den zutreffenden europäischen Sicherheitsnormen.
• Das Produkt ist mit IP20 gekennzeichnet und zur Verwendung in trockenen Innenräumen geeignet.
• Das Produkt darf nur für den vorgesehenen Zweck, gemäß dieser Bedienungsanleitung, verwendet werden!
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!
Allgemeine Sicherheitshinweise
• Technische Daten beachten!
• Gebrauchsanweisung beachten und aufbewahren!
• Gebrauchsanweisung an Nachbesitzer weitergeben!
• Nicht für den Gebrauch durch Kinder bestimmt!
• Beschädigtes Produkt nicht in Betrieb nehmen!
• Spannungsfrei arbeiten!
• Haussicherung ausschalten!
• Immer ausreichend abkühlen lassen und zur Reinigung die Leuchte spannungsfrei schalten und den Stromkreis gegen
Wiedereinschalten sichern!
• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder Ähnliches)!
Lieferumfang
Prüfen Sie den Lieferumfang auf Vollständigkeit und einwandfreie Beschaffenheit.
Bei Fehlteilen oder Beschädigungen:
• Montieren Sie das Gerät nicht!
• Nehmen Sie das Gerät nicht in Betrieb!
• Reklamieren Sie beim Lieferanten.
Der Lieferumfang besteht aus:
Abb. 1:
a) 1 x Leuchte
b) 1 x Verbindungskabel
c) 1 x LED-Treiber
d) 2 x Montageclip mit Schraube
Montieren
Abb. 2: Befestigen Sie beide Montageclipse mit je 1 Schraube. Drücken Sie die Leuchte bis zum Einrasten in die Montageclipse.
Anschließen
Spannungsfrei arbeiten!
Haussicherung ausschalten!
Beim Bohren auf Unterputzleitungen achten!
Sicherheitsabstand zu angeleuchteten Flächen einhalten: min. 30cm!
Abb. 3a: Schließen Sie die Leuchte an den LED-Treiber an.
Abb. 3b: Stecken Sie den Netzstecker des LED-Treibers in die Netzsteckdose.
Mehrere Leuchten anschließen
Sie können mehrere Leuchten der gleichen Serie an einen gemeinsamen LED-Treiber anschließen. ACHTUNG: Die Leistungen aller
angeschlossenen Leuchten summieren sich. Achten Sie darauf, dass die Belastbarkeit des LED-Treibers nicht überschritten wird
(siehe „Technische Daten")!
Abb. 3c: Verbinden Sie weitere Leuchten mit dem Verbindungskabel.
Abb. 4: Wenn die Summe der Leuchtenleistungen die Belastbarkeit des LED-Treibers erreicht hat, darf keine weitere Leuchte an-
geschlossen werden (max. 24W).
Ein- und Ausschalten
Abb. 5: Der Ein-/Ausschalter reagiert auf leichte Berührung.
Technische Daten
Leuchte
• Diese Produkte enthalten eine Lichtquelle der
a)
Energieeffizienzklasse D
• Betriebsspannung: 12V
• LED-Lichtfarbe: 3000K (warmweiß)
• Farbwiedergabeindex (Ra/CRI): >80
• Max. Umgebungstemperatur: +25°C
• Abstrahlwinkel: <115°
• Abmessungen (Querschnitt): 19 x 14mm
• IP Schutzart: IP20 (nur für trockene Innenräume)
• Schutzklasse: III
Typ
JR0611
JR0612
JR0613
Reinigung
• Schalten Sie das Produkt spannungsfrei und sichern Sie den Stromkreis gegen Wiedereinschalten.
• Lassen Sie die Leuchte ausreichend abkühlen!
• Ziehen Sie das Produkt vor der Reinigung aus der Steckdose oder trennen es vom Stromnetz!
• Zur Reinigung nur ein trockenes oder leicht feuchtes, fusselfreies Tuch, eventuell ein mildes Reinigungsmittel verwenden.
Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.
Wartung
• Ersetzen Sie umgehend beschädigte Schutzscheiben.
• Entfernen Sie sofort alle Verschmutzungen am Gehäuse oder der Schutzscheibe, da diese zu Über-
hitzung führen können.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren!
WEEE-Entsorgungshinweis
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall
gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung
hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die
* aus dem deutschen
hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN
Festnetz, Mobilfunkpreise
PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.
abweichend
Service
Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de
über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an service@rev.de. Wir weisen darauf hin, dass
wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.
DC
Leistung Leuchte
Lichtstrom
4,5W 600lm
9W 1150lm
15W 1800lm
LED LED
1
Lichtquelle nicht austauschbar! Betriebsgerät durch Endnutzer austauschbar
1 2
(Vorschaltgeräte, Netzteile etc.)!
LED-Treiber
• Betriebsspannung/Netzfrequenz: 230V~, 50Hz
• Ausgangsspannung: 12V DC
• Ausgangsleistung: 24,0W
• Ausgangsstrom: 2,0A
• Kabellänge: 150cm
• Umgebungstemperatur im Betrieb (Ta): -20 - +45°C
• IP Schutzart: IP20 (nur für trockene Innenräume)
• Schutzklasse: II
Länge Leuchte
Lichtausbeute
133lm/W 300mm
128lm/W 600mm
120lm/W 1000mm
2
DE
Gewicht Leuchte
60g
120g
190g
