Summary of Contents for DoCash M

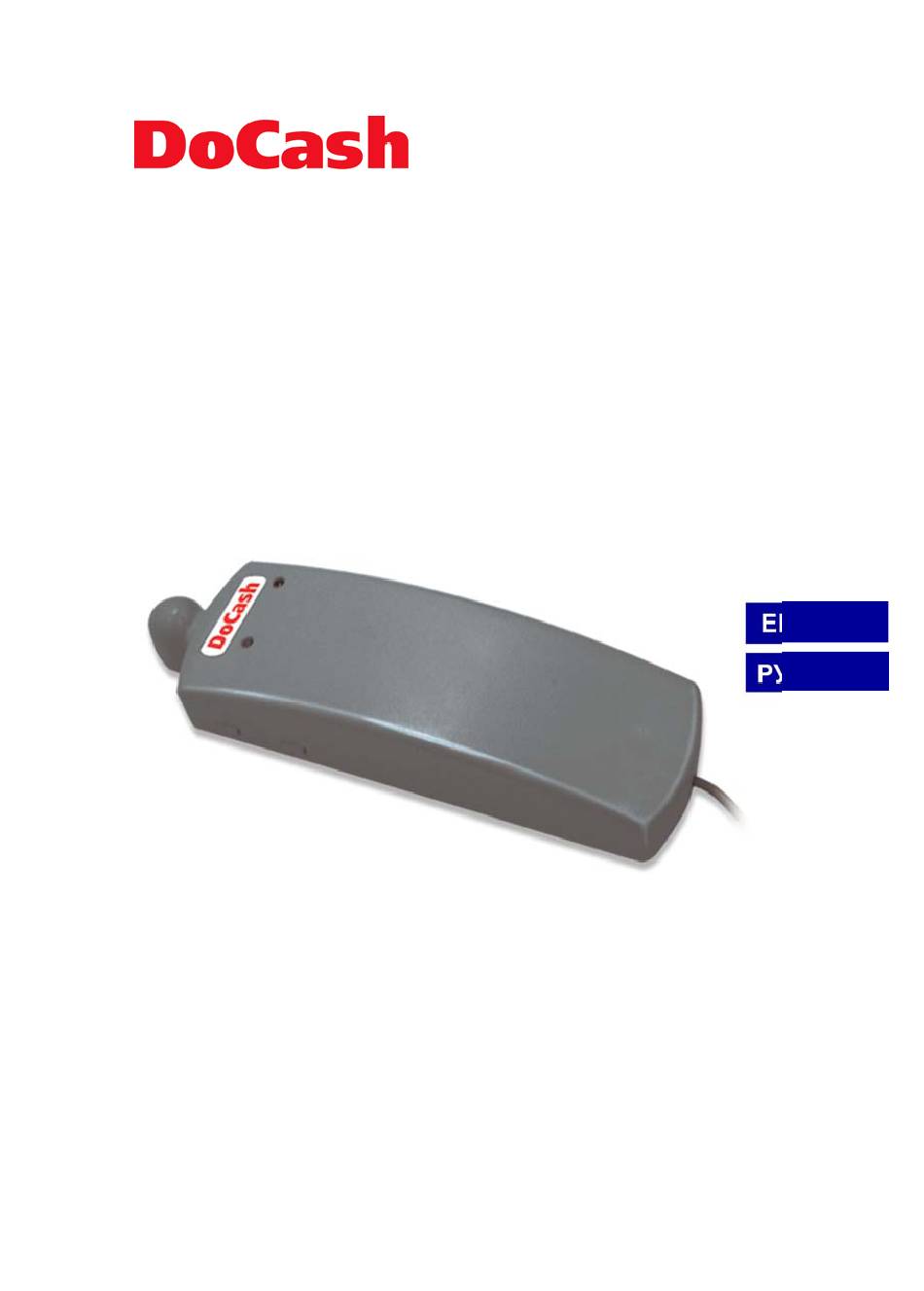

- Page 1 Combined MG/IR sensor Комбинированный магнитно- инфракрасный датчик DoCash M ENGLISH РУССКИЙ User Manual Руководство по эксплуатации...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety precautions Purpose of a device Declaration of Conformity Specification Design of device Exterior Types of control provided by DoCash M Operational procedure Connecting up to main detector Banknote and document verification Magnetic mark control Infrared mark control Maintenance... -
Page 4: Safety Precautions
Note! Power supply of DoCash M may be provided only from DoCash 525, 530, DoCash BIG or DoCash Lite D detector s. -
Page 5: Purpose Of A Device
Thank you for choosing DoCash cash handling techniques. DoCash is a wide r ange of special cash handling equipment for r etail trade and financial organizations. DoCash is a brand for simple and relia- ble banknote and coin counters, universal and automatic currency detec- tors, vacuum packaging machines, etc. -
Page 6: Specification
Specification Power supply DC 9 В, 90 mA Temperature operating range from + 5 °С - + 35 °С Colors white, gray Overall dimensions (WхDхH), mm 154 х 46 х 32 Net weight, kg... -
Page 7: Design Of Device
Switch to change verification mode between IR and magnetic sensors Keys to activate verification Operating indicator lamp (two-colour) (left indicator): Red colour —IR-control Green colour—MG-control Control indicator lamp (MG / IR marks) (right indicator) Cable to connect to main (“feeding”) DoCash detector www.docash.de... -
Page 8: Types Of Control Provided By Docash M
Types of control provided by DoCash M DoCash M combined MG/IR sensor ensur e the following types of con- trol: Magnetic control: availability, location and implementation quality of security marks, let- tering and pictures made by ferromagnetic paint. IR control: availability, location and imple- mentation quality of security marks, images and image fragments. -
Page 9: Magnetic Mark Control
The Unit of sensors running speed: 0-10 mm/sec. Left LED light colour: green. If IR marks are available in the examined zone, the right indica- tor lamp will light up with red colour and a beep will be heard. www.docash.co.uk... -
Page 10: Maintenance
Note! Before performing any maintenance disconnect the power supply circuit of DoCash М from the main detector. Clean outer surfaces of the DoCash М by a soft dry cloth having antistat- ic property or specific antistatic facility. Note! To clean the device surfaces avoid using any organic solvent (acetone, white-spirit, petrol, etc.), as well as other detergents that include such sol-... -
Page 11: Warranty
Warranty Manufacturer guarantees perfect operation of the DoCash M during 12 months from the delivery date subject to compliance with the conditions of use and storage indicated in this Manual and additional conditions speci- fied in the Warranty Coupon. Manufacturer is free from any obligation for the device malfunction caused by improper transportation, storage and use, as well as mechanical damage. -
Page 12: Complete Set
Complete set Delivery complete set of DoCash M includes: Combined MG/IR sensor User Manual Package Set of brochures "Security features of banknotes" EUR,USD,RUB 1 Operational pad... - Page 13 СОДЕРЖАНИЕ Меры предосторожности Назначение детектора Декларация о соответствии Технические характеристики Конструкция прибора Внешний вид Виды контроля, обеспечиваемые DoCash M Порядок работы Подключение к основному прибору Исследование подлинности банкнот и документов Проверка магнитных меток Проверка инфракрасных меток Техническое обслуживание Гарантийные обязательства...
-
Page 14: Меры Предосторожности
При транспортировке и хранении прибора в холодных условиях перед включением его необходимо выдержать при комнатной темпе- ратуре не менее 2-х часов. ВНИМАНИЕ Питание прибора DoCash М предусмотрено только от просмотро- вых детекторов DoCash 525, 530, DoCash BIG и DoCash Lite D... -
Page 15: Назначение Детектора
Магнитно-оптический датчик DoCash М является дополнитель- ным оборудованием и расширяет возможности просмотровых детек- торов DoCash 525, 530, DoCash BIG и DoCash Lite D. DoCash М предназначен для проверки наличия и расположения магнитных и инфракрасных меток на банкнотах и ценных бумагах... -
Page 16: Технические Характеристики
Технические характеристики Питание DC 9 В, 90 mA Рабочий диапазон температур от + 5 °С до + 35 °С Варианты цветового решения кор- белый, серый пуса Габаритные размеры (ШхГхВ), мм 154 х 46 х 32 Масса нетто, кг... -
Page 17: Конструкция Прибора
Блок датчиков Переключатель режимов проверки между инфракрасным и маг- нитным датчиками Кнопка включения проверки Cветоиндикатор режима работы (двухцветный) (левый): Красный цвет—ИК-режим Зеленый цвет—магнитный режим Светоиндикатор наличия сигнала (магнитной и ИК метки) (правый) Кабель подключения к основному прибору DoCash www.docash.ru... -
Page 18: Виды Контроля, Обеспечиваемые Docash M
Подключение к основному прибору Питание DoCash М предусмотрено только от просмотровых детекто- ров DoCash 525, 530, DoCash BIG и DoCash Lite D. Подключите штекер кабеля питания прибора DoCash M в любой из двух соответствующих разъемов на задней или боковой пане- ли... -
Page 19: Проверка Магнитных Меток
2. Удерживая в нажатом положении Клавишу включения проверки, проведите Блоком датчиков по исследуемой зоне банкноты. Скорость перемещения блока датчиков 0-10 мм/сек. При наличии инфракрасных меток в зоне исследования правый светоиндикатор загорится красным цветом и раз- дастся звуковой сигнал. www.docash.ru... -
Page 20: Техническое Обслуживание
Техническое обслуживание Если рабочая поверхность блока датчиков DoCash М загрязнилась, ее необходимо протереть ватным тампоном, смоченным в спирте. Обратите внимание! Предварительно необходимо отсоединить DoCash М от основного детектора. Чистку внешних поверхностей прибора можно производить мягкой сухой хлопчатобумажной тканью, имеющей антистатические свой- ства, или... -
Page 21: Гарантийные Обязательства
при температуре от +1 до + 40 °С при относительной влажности воз- духа до 80% (при 25 °С). Срок хранения прибора – 2 года. Комплектация В комплект поставки прибора DoCash M входят: Комбинированный магнитно-инфракрасный датчик 1 шт. Руководство по эксплуатации... - Page 22 ний кабелей, заземления наводнения, землетрясения, попадания молнии и других стихийных бедствий исправлений, подчисток или следов копирования гарантийного талона, а также в случае не заполненного, неправильно или не полностью заполненного гарантийного талона ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash +7 (495) 663-31-15...
