security
Made in Italy
BT2014/35/UE
EMC2014/30/UE
Caratteristiche
Ideale per la rivelazione del livello dell'acqua,controllo
riempimento serbatoi, rotture tubazioni, guasti su pompe
sommerse, liquidi conduttivi non infiammabili.
Tensione nominale di alimentazione: 12Vcc
Assorbimento in st/by (solo SA): 15mA
Assorbimento in allarme (solo SA): 20mA
Uscita relè(solo SA): C/NA/NC 24V 1A
(resistivo, non induttivo)
Segnalazione acustica tramite cicalino piezoelettrico
incorporato (solo SA)
Contenitore esterno: ABS
Lunghezza massima sonda esterna SA: 35mm
Lunghezza massima sonda esterna SAD: 35mm
Numero max. di sonde supplementari SAD: 8
Dimensioni SA (LxAxP): 100x81x23mm
Dimensioni SAD (LxAxP): 73x71,5x19mm
Installazione
Fissare il SAD/SA al muro il più vicino possibile al pavimento.
Allentare le viti che bloccano le sonde e regolarle all'altezza desiderata (max.35mm)
Evitare che le sonde tocchino il pavimento.
Riavvitare le viti che bloccano le sonde.

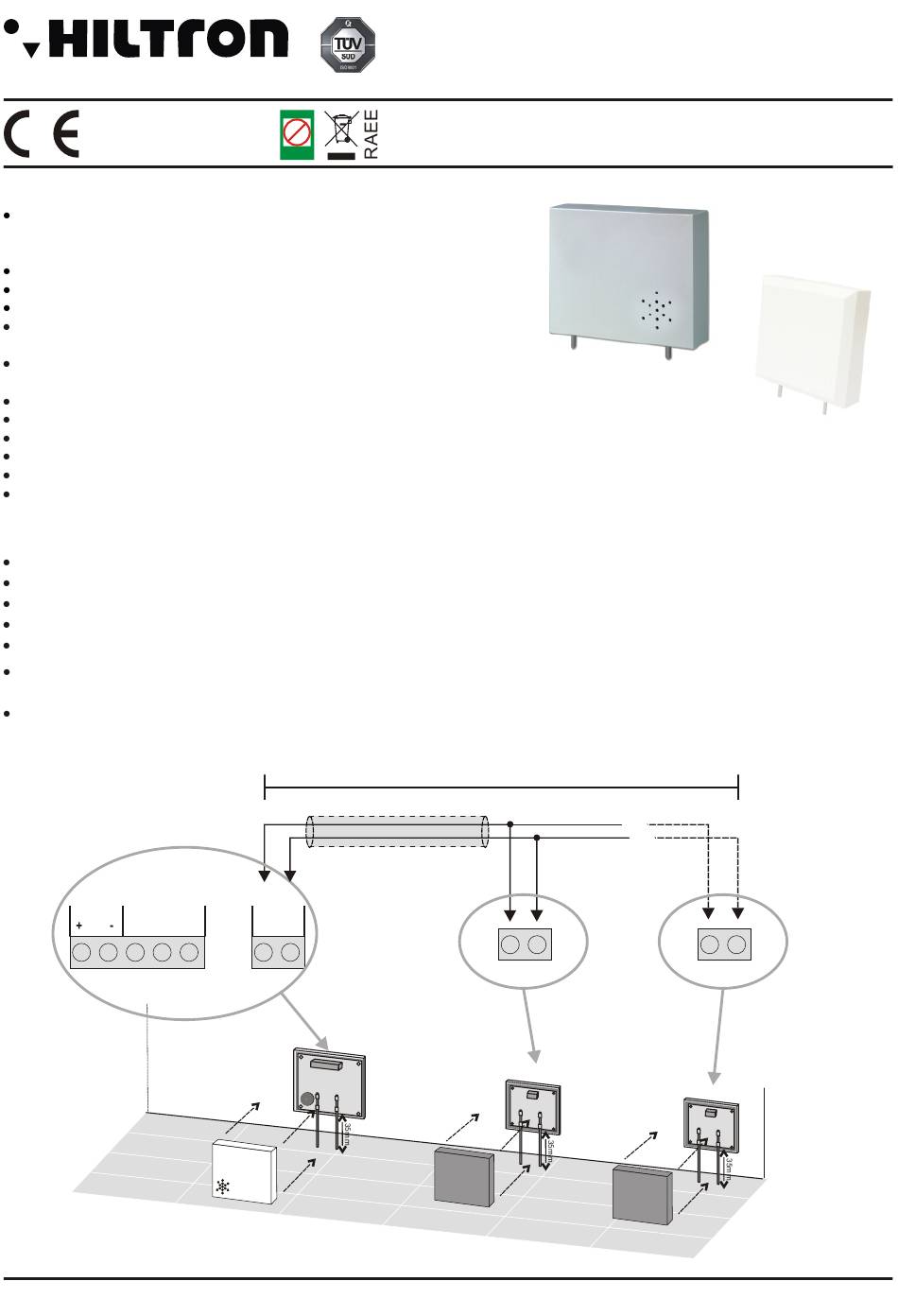

Eseguire i collegamenti come riportato nella figura sotto.
Utilizzare un cavo di ottima qualità tipo 2B (due conduttori da 0,50mm
ambienti molto umidi non possa creare dispersione pregiudicando il funzionamento del dispositivo.
Chiudere i coperchi dei SAD/SA.
NA
C
NC
12Vcc
ISO 9001
Lead free
Pb
RoHS
compliant
OUT
EXT
SA
SAD -Sonda supplementare per sensore presenza acqua
²)
facendo attenzione che il cavo installato in
Distanza max. 100mt
max. 8
SAD
SAD
SA-SAD

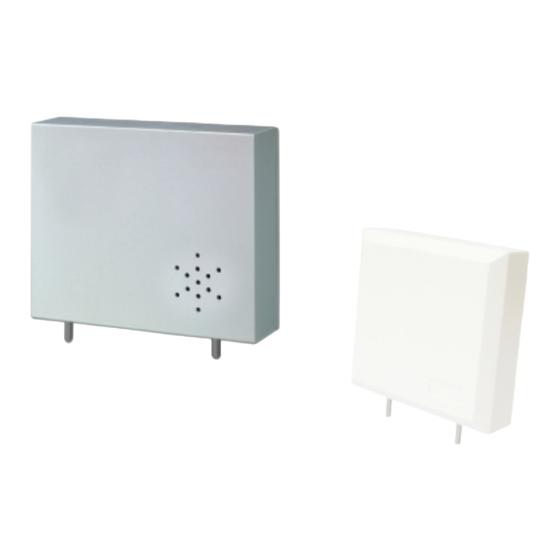

SA -Sensore presenza acqua
SAD
1
Advertisement
Table of Contents
Related Manuals for Hiltron SA
Summary of Contents for Hiltron SA
- Page 1 Dimensioni SA (LxAxP): 100x81x23mm Dimensioni SAD (LxAxP): 73x71,5x19mm Installazione Fissare il SAD/SA al muro il più vicino possibile al pavimento. Allentare le viti che bloccano le sonde e regolarle all’altezza desiderata (max.35mm) Evitare che le sonde tocchino il pavimento. Riavvitare le viti che bloccano le sonde.
- Page 2 SA Dimensions (WxHxD): 100x81x23mm SAD Dimensions(WxHxD): 73xx71,5x19mm Installation Fix SAD/SA at wall near the floor as much as possible. Loosen the screws that lock the terminals and adjust them on height that you want (max.35mm). Screw in terminal screws. For the connections, see the figure below.
