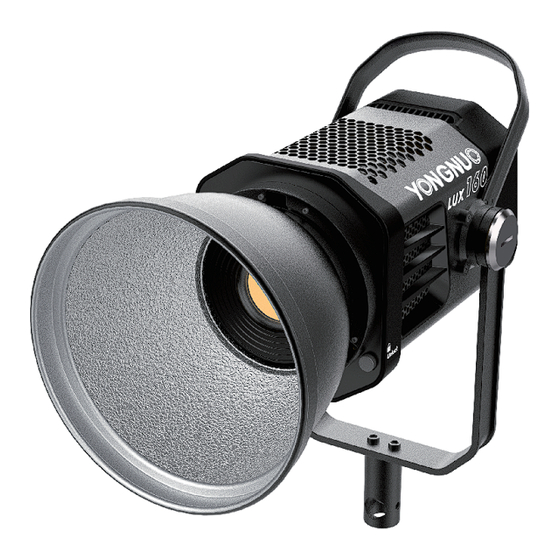

LUX 160
摄 像 灯
Pro LED Video Light
使用说明书
User Manual
前言
感谢您使用LUX160摄像灯，在使用产品前，请认真阅读使用
说明书。
注意事项
严禁将产品靠近或者投入火源，以避免发生火灾及爆炸
等危险。
请勿私自拆卸产品，如产品出现故障须本公司或授权维
修人员处理。
本产品运行时，请勿直视COB灯珠，勿遮挡散热孔，
勿触摸COB灯珠；设备运行时，请勿直视光线。
请勿在易燃易爆和暴露在雨中使用。
当摄像灯出现高温报警时，请检查风扇是否出现故障。
产品规格
光源
1颗COB灯珠
色温
双色版本：3200K-5600K；单色版本：5600K
输出功率
LED：180W
距离
1M
照度
COB
35100Lux
重量
约5310克
外接电池
26V/7A ; 14.8V/6A（V 扣电池接口）
DC 24V/7.5A
外接电源
体积
590*240*250毫米
遥控距离
小于50米
平均寿命
50000小时
光照角度
110°
所含物品：摄像灯（1）、电源适配器（1）、V扣电池转接线（1）、
标准罩（1）、抛物线柔光箱（1）、收纳包（1）、电池挎包（1）、
挂绳（1）、蜂巢（1）。注：如有缺失请与经销商联系。
注：使用14.8v的V扣电池时，最大功率限制为80w。使用26v的V扣电池时，
最大功率限制为180w。
2M
3M
6830Lux
2820Lux
-1-
Advertisement
Table of Contents
Related Manuals for Yongnuo LUX 160
Summary of Contents for Yongnuo LUX 160
- Page 1 前言 感谢您使用LUX160摄像灯，在使用产品前，请认真阅读使用 说明书。 LUX 160 注意事项 摄 像 灯 严禁将产品靠近或者投入火源，以避免发生火灾及爆炸 等危险。 Pro LED Video Light 请勿私自拆卸产品，如产品出现故障须本公司或授权维 修人员处理。 本产品运行时，请勿直视COB灯珠，勿遮挡散热孔， 勿触摸COB灯珠；设备运行时，请勿直视光线。 请勿在易燃易爆和暴露在雨中使用。 当摄像灯出现高温报警时，请检查风扇是否出现故障。 产品规格 光源 1颗COB灯珠 色温 双色版本：3200K-5600K；单色版本：5600K 输出功率 LED：180W 距离 照度 35100Lux 6830Lux 2820Lux 重量 约5310克 外接电池 26V/7A ; 14.8V/6A（V 扣电池接口）...
- Page 2 产品结构 安装与使用 1、使用配置电源适配器供电 。 调节手柄 散热孔 AC 100-240V 保荣卡口 COB灯珠 航空电源接口 标准罩 2、开机与关机 。 灯罩锁扣 按下开关机键进行开关机。 航空电源接口 显示屏 固定手柄 :频道切换 细调 粗调 开关 U型支架 旋钮 旋钮 机键 :散热模式 :特效模式 灯架接口 :设置菜单...
- Page 3 3、色温与亮度调节 。 5、切换频道 。 按下< CH >按钮旋转确认键选择频道[ CH ]菜单，按下 按下开机键摄像灯点亮，按下旋钮切换色温与亮度调节 确认键旋转旋钮调节到您所需要的频道；按下确认键 选项，旋转旋钮调节参数。 完成切换。（注：产品分为 256个频道） CH 168 CH 0 CH 255 6、特效模式 。 4、使用遥控器远程控制 按 下<Fx>按钮进入特效模式，旋转调节旋钮切换模式； 按下遥控器锁扣取下遥控器，安装电池后即可远程控制 按下确认键进入该特效模式；再次按下确认键暂停。 摄像灯。长按关机键遥控器关机。 按下左边旋钮切换速度和亮度选项，旋转调节参数。 （注：取下遥控器时需要给遥控器安装两个 AA（5号） 再次按下<Fx>切换到色温模式。 电池，电池需另购） （注：按下< >菜单，选择<EN>切换中/英文显示。） 坏灯泡 Fn 9...
- Page 4 8、柔光箱的使用 。 坏灯泡 闪电 1），利用支撑杆穿入柔光箱，再接入转盘撑起柔光箱。 2），将柔光箱卡口接入摄像灯保荣卡口，接着向右钮紧 白灯 电影荧 日出 完成安装；柔光布利用魔术贴粘合使用。 呼吸 幕反光 黄灯 爆炸 狗仔队 呼吸 色温循环 频闪 烟花 7、选择工作模式 。 按下 < > 按钮，选择确认键选择模式，按下确认键 9、设置显示屏自动锁定时间 。 选择工作模式。 按下< >按钮旋转确认键选择[ ]菜单，旋转确认键 标准模式 选择时间，按下确认键设置完成。 30秒 静音模式 1分钟 5分钟 常亮（挂机默认） 性能模式...
- Page 5 10、数字显示模式 。 >按钮旋转确认键选择[ T ]菜单；按下确认键 按下< 完成切换此时显示界面进入数字显示模式。 蓝牙已连接 蓝牙关闭 蓝牙开启 本手册中的功能是依据本公司的测试条件获得，设计 和规格如有变更，恕不另行通知。 深圳市永诺摄影器材股份有限公司 地址：深圳市坪山区坑梓街道深福保现代光学厂区A座 电话：（86）0755-83762448 传真：（86）0755-83762765 网址：www.hkyongnuo.com 生产地址：深圳市坪山新区坑梓街道锦绣中路14号 深福保现代光学厂区A栋厂房 售后电话：400-001-3888 开启数字显示模式 11、手机APP与遥控器无线控制使用 。 >按钮 旋转确认键 选择蓝牙< >,按下 ）.按下< 确认键开启蓝牙；此时打开手机 APP就可以自动连接 摄像灯实现无线控制 。 2.4G无线控制模式可关闭。 ）. ）. 可以从永诺官网下载或通过扫描彩盒二维码 点击下载。...
-
Page 6: Product Specification
Introduction Product structure Thank you for using LUX160 LED video light. Please read the manual carefully before you use it. Regulating handle Precautions Do not put the product close to or throw it into the fire source to Heat emission hole avoid the danger of fire and explosion. -
Page 7: Installation And Use
Installation and use 3 .Color temperature and brightness adjustment Press the power button to turn on the light, and 1.Use the configured power adapter for power press the knob to switch the color temperature supply. and brightness options, rotate the knob to adjust the parameters. -
Page 8: Silent Mode
5、Switch channels The bad Simulated Press the button <CH> and toggle the confirm button light bulb lightning to select the channel [CH] menu,then turn the knob to adjust the channel you want;press OK to complete the White Film screen Sunrise breathing switch.(Note:The product provides 256 channels.) reflection... - Page 9 APP ,at this time the video light is setting. connected automatically to realize wireless control. 2)You can purchase YONGNUO L01 touch remote to 30 seconds realize wireless control. 1 minute (ON or OFF of 2.4G Wireless Control Mode.)
- Page 10 Bluetooth Bluetooth off Bluetooth on connected The functions in this manual are based on the test conditions our company.Further notice will not be given if the design and specifications change. -18-...
