Vimar LINEA 30807 Series Manual

LINEA EIKON ARKÉ
30807.x 20597 19597

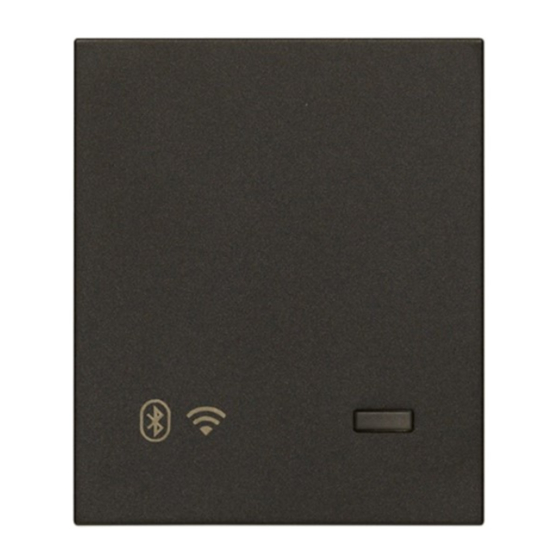

Gateway View Wireless Bluetooth
LED RGB, alimentazione 100-240 V 50/60 Hz - 2 moduli.
Leggere le istruzioni prima dell'installazione e/o utilizzo.
Il gateway è un dispositivo Bluetooth technology Wi-Fi che permette il dialogo con
i dispositivi wireless per consentire la configurazione, la supervisione, la diagnostica
dell'impianto e la sua integrazione con gli assistenti vocali. E' il dispositivo principale
che gestisce la rete Bluetooth technology Mesh e mediante l'App View Wireless
riceve via Bluetooth technology la configurazione del sistema. La presenza della con-
nettività wifi è necessaria per consentire il collegamento al cloud per la supervisione
(locale e remota) e per le integrazioni con gli assistenti vocali Alexa, Google Assistant
e Siri. E' inoltre compatibile con Apple Homekit. Il gateway è dotato di pulsante fron-
tale per configurazione/reset e led RGB per segnalazione dello stato del dispositivo.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 100-240 V~, 50/60 Hz.
• Potenza dissipata: 0,9 W
• Potenza RF trasmessa: < 100mW (20dBm)
• Range di frequenza: 2400-2483,5 MHz
• Morsetti: 2 (L e N) per linea e neutro
• 1 pulsante frontale per configurazione e reset
• LED RGB che indica lo stato del dispositivo
• Temperatura di funzionamento: -10 ÷ +40 °C (per interno)
• Grado di protezione: IP40
• Configurazione da App View Wireless.
• Comandabile da App VIEW e assistenti vocali Alexa, Google Assistant e Siri.
• Apparecchio di classe II .
FUNZIONAMENTO.
Segnalazioni del LED
Dispositivo in configurazione
Problema su rete Mesh
Rete Wifi assente
Caricamento/Aggiornamento fw in corso
Sequenza di avvio
Procedura di associazione manuale
Procedura reset credenziali Wifi
Procedura reset fabbrica
Funzionamento normale
Errore interno (effettuare il reset del gateway
come descritto in "Procedure manuali")
Verifica rete mesh, verifica comandi sen-
za batteria, verifica Cloud
Procedure manuali
Nei primi 5 minuti da quando il gateway viene alimentato e dopo aver atteso che il
prodotto si sia completamente inizializzato (ossia al termine del lampeggio bianco
del LED successivamente ai primi secondi di alimentazione), è possibile effettuare
le seguenti operazioni:
- Premendo il pulsante frontale per 10 s il led inizia a lampeggiare blu; rilasciando
il pulsante si può procedere, mediante l'App View Wireless, ad associare il gate-
way ad un impianto del quale non si hanno le credenziali (seguire la procedura
autoguidata dell'App View Wireless).
- Premendo il pulsante per 20 s il led inizia a lampeggiare verde; rilasciando il pul-
sante vengono cancellate solamente le credenziali Wifi.
- Premendo il pulsante per 30 s il led inizia a lampeggiare velocemente bianco; rila-
sciando il pulsante viene effettuato il reset del gateway ripristinando le condizioni
di fabbrica (vengono quindi cancellate le credenziali wifi, le credenziali mesh, i
database di impianto e tutte le associazioni a Homekit).
CONFIGURAZIONE.
Per le operazioni di configurazione su sistema Bluetooth si veda il manuale
istruzioni dell'App View Wireless.
30807-xx497 01 2204
IDEA PLANA
16497 14597
wireless technology 4.2 Wi-Fi,
®
lampeggio BLU
lampeggio BLU/ROSSO
lampeggio ROSSO
lampeggio VERDE
lampeggio BIANCO lento
lampeggio BLU veloce
lampeggio VERDE veloce
lampeggio BIANCO veloce
Led spento
lampeggio VIOLA
lampeggio BLU veloce
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• L'apparecchio deve essere installato in scatole da incasso o da parete con sup-
porti e placche Linea, Eikon, Arkè, Idea e Plana.
• Installare ad un'altezza inferiore a 2 m.
• A monte del dispositivo deve essere installato un interruttore onnipolare facilmen-
te accessibile con separazione tra i contatti di almeno 3 mm.
CONFORMITÀ NORMATIVA.
Direttiva RED. Direttiva RoHS. Norme EN IEC 62368-1, EN 300 328, EN 301 489-
17, EN IEC 62311, EN IEC 63000.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità UE è disponibile nella scheda
di prodotto al seguente indirizzo Internet: www.vimar.com.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al mo-
mento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superfi-
cie di vendita di almeno 400 m 2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Gateway View Wireless Bluetooth
LED RGB, power supply 100-240 V 50/60 Hz - 2 modules.
Read the instructions before installation and/or use.
The gateway is a Bluetooth technology Wi-Fi device designed to allow dialogue
with wireless devices to permit the configuration, supervision, system diagnostics
and its integration with voice assistants. It is the main device that manages the
Bluetooth technology Mesh network and via the View Wireless App it receives the
system configuration via Bluetooth technology.
The presence of wi-fi connectivity is required to allow the connection to the cloud
for supervision (local and remote) and for integrations with the Alexa, Google
Assistant and Siri voice assistants.
It is also compatible with Apple Homekit.
The gateway has a front push button for configuration/reset and an RGB LED for
indicating the device state.
FEATURES.
• Rated supply voltage: 100-240 V~, 50/60 Hz.
• Dissipated power: 0.9 W
• RF transmission power: < 100mW (20dBm)
• Frequency range: 2400-2483.5 MHz
• Terminals: 2 (L and N) for line and neutral
• 1 front push button for configuration and reset
• RGB LED indicating the device state
• Operating temperature: -10 ÷ +40 °C (indoor)
• Protection degree: IP40
• Configuration via View Wireless App.
• Controllable from VIEW App and Alexa, Google Assistant and Siri voice assistants.
• Appliances of class II .
OPERATION.
LED indications
Device in configuration
Problem on Mesh network
No Wi-fi network
FW upload/update under way
Start-up sequence
Manual association procedure
wireless technology 4.2 Wi-Fi,
®
flashing BLUE
flashing BLUE/RED
flashing RED
flashing GREEN
flashing WHITE slowly
flashing BLUE quickly
