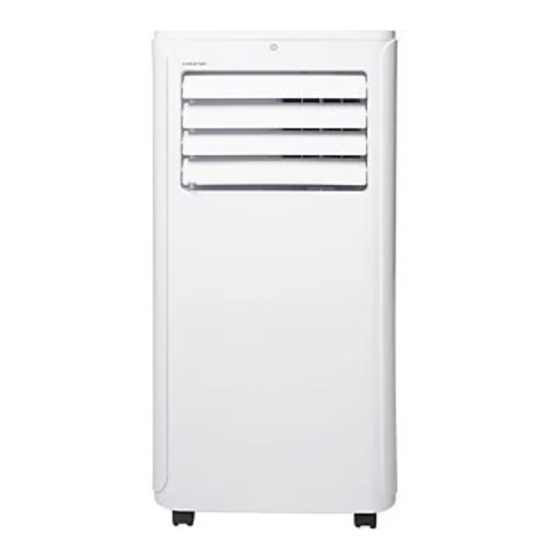

Summary of Contents for ERGENIC ERG ARC-21109

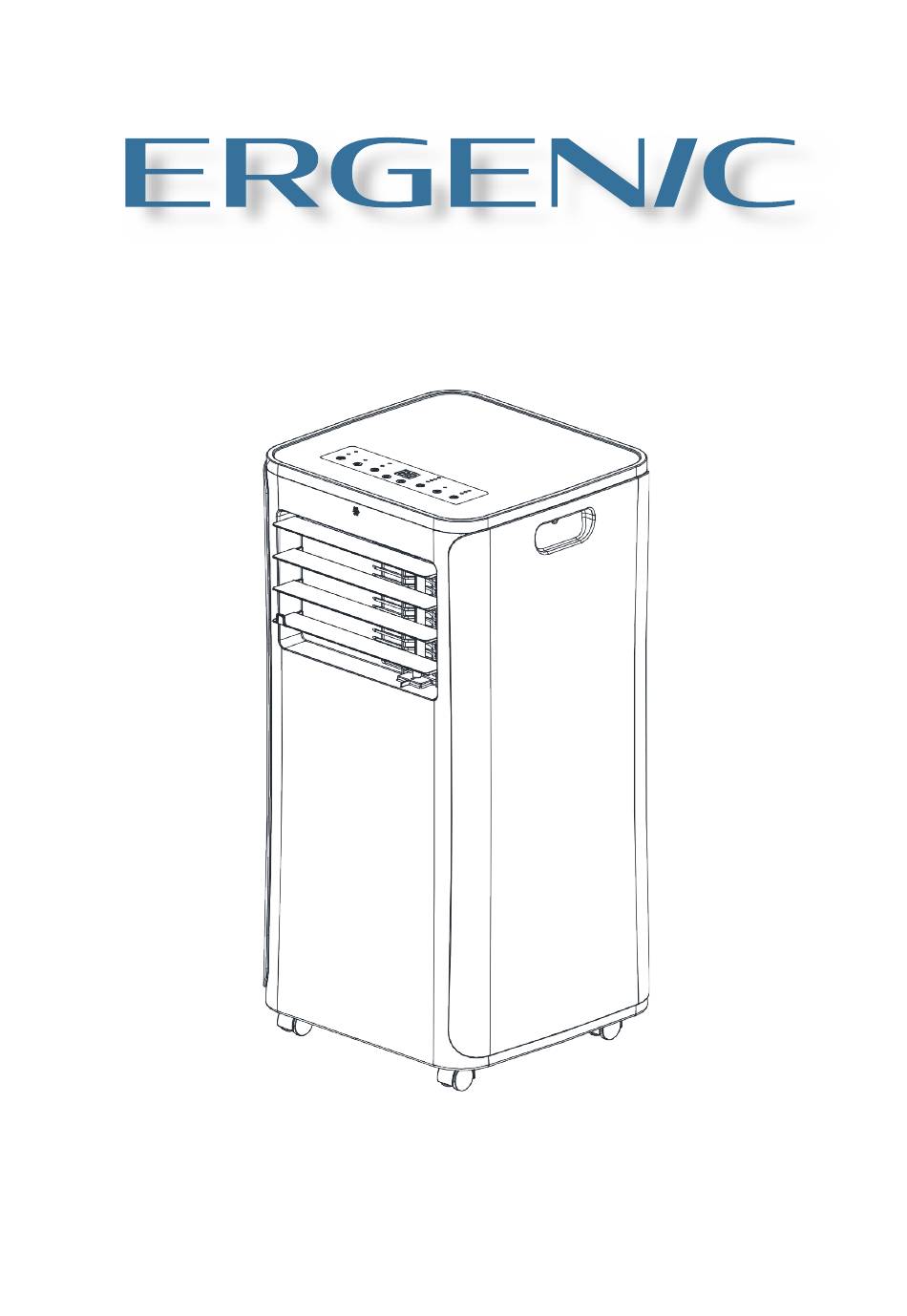

- Page 1 PORTABLE AIR CONDITIONER 9000BTU ERG ARC-21109 Read this user manual before using this innovative Air Conditioner and keep it safe for future reference.
- Page 2 I. Attention Matters Safety warnings: 1. Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer. 2. The appliance shall be stored in a room without continuously operating ignition sources (for example: open flames, an operating gas appliance or an operating electric heater.) 3.
- Page 3 *Do not put any object into the air inlet and outlet of the air conditioning. Keep the air inlet and outlet free from obstructions. *When drainage pipes are installed, ensure that the drainage pipes are properly connected, and are not distorted or bended. * While adjusting the upper and lower wind-guide strips of the air outlet, pluck it with hands gently to avoid damaging wind-guide strips.
-
Page 4: Features And Components
Transportation, marking and storage for units 1. Transport of equipment containing flammable refrigerants Compliance with the transport regulations 2. Marking of equipment using signs Compliance with local regulations 3. Disposal of equipment using flammable refrigerants Compliance with national regulations 4. Storage of equipment/appliances The storage of equipment should be in accordance with the manufacturer’s instructions. - Page 5 Component Check that all accessories are in the box and please read the instruction manual before assembling the unit.
-
Page 6: Control Setting
III. Control Setting 1.Control panel operation instructions Operation interface ： 1: Timer Key 2:Fan Key 3:Up Key 4: Display Window 5: Down Key 6: Sleep Mode Key 7: Mode Key 8: Power Key 1. TIMER Key: When the unit is on, press the key to close timer; When the unit is off, press the key to open timer. -
Page 7: Protection Function
2. Operation instructions of remote control The air conditioner can be controlled with the remote control. Two AAA-batteries are required to use the remote control. POWER : Press the POWER button to turn the unit on and off. MODE : Press the MODE button to switch between cooling, dry, fan modes. : Press the UP button to increase the desired temperature and set the duration of the timer. -
Page 8: Installation And Adjustment
V. Installation and adjustment 1.Installation： Warning: before using the unit, keep it upright for at least two hours. The unit can be easily moved in the room. In the moving process, ensure that the unit is in the upright position and should be placed on a flat surface. - Page 9 3) Move the unit with installed heat pipe and fittings before the window, and the distance between the body and walls or other objects shall be least 50 cm (as shown in Fig.4). Figure4 4) Elongate the exhaust pipe and snap the flat end of the exhaust pipe joints into the hole of the window sealing plate assembly (as shown in Fig.5 and Fig.6).
-
Page 10: Drainage Instructions
VI. Drainage Instructions This unit has two drainage methods: manual drainage and continuous drainage. 1. Manual drainage: 1) When the unit stops after the water is full, turn off the unit power and unplug the power plug. Notes：Move the unit carefully, so as not to spill the water in the water pan at the bottom of the body. 2) Place the water container below the side water outlet behind the body. -
Page 11: Maintenance
VII. Maintenance Cleaning: before cleaning and maintenance, turn off the unit and unplug the plug. 1．Clean the surface Clean with surface of unit with a wet soft cloth. Don't use chemicals, such as benzene, alcohol, gasoline, etc; otherwise, the surface of the unit will be damaged or even the whole unit will be damaged. 2．Clean the filter screen If the filter screen is clogged with dust, and the effectiveness of the unit is reduced, be sure to clean the filter screen once every two weeks. -
Page 12: Troubleshooting
Note: If problems not listed in the table occur or recommended solutions do not work, contact the professional service organization or send an email to support@ergenic.com If you want to arrange your portable air conditioner for repair or warranty, register your device at... - Page 13 X. Addendum Schematic diagram for air conditioning （The specific technical parameters of the unit shall be subject to the nameplate on the appliance） Capillary Condense Compressor Evaporat This symbol on the product or in the instructions means that your electrical and electronic equipment should be disposed at the end of its life separately from your household waste.
- Page 14 MOBIELE AIRCONDITIONER 9.000 BTU ERG ARC-21109 Lees deze gebruikshandleiding voorafgaand aan het gebruik van dit product en bewaar het ter referentie.
- Page 15 I. Aandachtspunten Veiligheidswaarschuwingen: 1. Gebruik geen andere middelen voor het versnellen van het koelingssproces of om te reinigen dan als aanbevolen door de fabrikant. 2. Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gasapparaat of een werkende elektrische verwarming.) 3.
- Page 16 * Wanneer afvoerslangen worden geïnstalleerd, moet u ervoor zorgen dat de afvoerslangen juist worden aangesloten, en niet zijn vervormd of gebogen. * Tijdens het afstellen van de bovenste en onderste windgeleidestrips van de luchtuitlaat, trekt u er zachtjes aan met de handen om het beschadigen van de windgeleidestrips te vermijden. * Bij het verplaatsen van het apparaat moet u ervoor zorgen dat het rechtop staat.
- Page 17 II. Functies en componenten Eigenschappen 1: Modern uiterlijk, compacte constructie, vloeiende lijn, eenvoudig in gebruik.. 2: Functies van koeling, ontvochtiging, luchttoevoer en continue circulatie. 3: De meegeleverde afdichtplaat zorgt voor makkelijke raammontage en het onderhouden van een soepele stroming van de luchtafvoerslang 4: Modern LED verlicht bedieningspaneel, met gebruiksvriendelijke afstandsbediening.
- Page 18 Controleer dat alle accessoires in de doos aanwezig zijn en lees de instructiehandleiding voorafgaand aan het monteren. 1) raam afdichtplaat 2) aansluiting afdichtplaat 3) afvoerslang 4) aansluiting airconditioner 5) afstandsbediening...
- Page 19 III. Bedieningsinstelling A. Bedieningsinstructies bedieningspaneel Bedieningsinterface: 1: Timer-toets 2: Ventilatortoets 3: Omhoog-toets 4: Weergavevenster 5: Omlaag-toets 6: Toets Slaapmodus 7: Modustoets 8: Aan/uit-toets Wanneer het apparaat voor de eerste keer wordt ingeschakeld, gaat de airconditioner naar de stand-by status. 1. TIMER-toets: Wanneer het apparaat is ingeschakeld, drukt u op de toets om timing te sluiten; wanneer het apparaat is uitgeschakeld, drukt u op de toets om timing te openen.
- Page 20 8. Aan/uit-toets: Druk op deze toets om het apparaat in en uit te schakelen. Opmerking: - GEHEUGENFUNCTIE: Het apparaat behoudt de instellingen tijdens een stroomstoring. B. Bedieningsinstructies van afstandsbediening De airconditioner kan worden bediend met de afstandsbediening. Twee AAA-batterijen zijn nodig voor het gebruiken van de afstandsbediening.
- Page 21 V. Installatie Waarschuwing: Zet het apparaat ten minste twee uur rechtop, voordat u het in gebruik neemt . Het apparaat kan eenvoudig worden verplaatst in de ruimte. Zorg bij het verplaatsingen dat het apparaat altijd rechtop staat en op een vlak oppervlak is geplaatst. Installeer en gebruik het apparaat nooit in de badkamer of andere vochtige omgeving.
- Page 22 3) Plaats de mobiele airconditioner met gemonteerde luchtafvoerslang en raam afdichtplaat met een afstand tussen het apparaat en wanden of andere objecten van tenminste 50 cm. (als getoond in Afb. 4). Afbeelding 4 4)Klik het platte uiteinde van de afvoerslang in de opening van de afdichtplaat in het raam (als getoond in Afb.
- Page 23 VI. Instructies voor het legen van het waterreservoir Het apparaat heeft twee aftapmethoden: handmatig aftappen en continu aftappen. 1. Handmatig aftappen: 1.1 Wanneer het apparaat stopt omdat het reservoir vol is, schakelt u het apparaat uit en haalt u de stekker uit het stopcontact.
- Page 24 VII. Onderhoud Reiniging: voorafgaand aan reiniging en onderhoud, schakelt u het apparaat uit en haalt u de plug eruit. 1．Reinig het oppervlak Reinig het oppervlak van het apparaat met een natte, zachte doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine, enz.; anders wordt het oppervlak van het apparaat beschadigd of wordt zelfs de gehele eenheid beschadigd.
- Page 25 Opmerking: In geval van problemen die niet worden vermeld in de tabel of indien aanbevolen oplossingen niet werken, neemt u support@ergenic.com. contact op met een professionele installateur of stuur een email aan www.myreplair.nl Wil u uw mobiele airconditioner ter reparatie of garantie aanbieden, meldt uw apparaat dan aan op...
- Page 26 Hereby declare under our sole responsibility that the product: Model number: ERG ARC-21109 Product description: Ergenic portable air-conditioner 9000BTU To which this declaration relates is in conformity with the requirements of the following standards: Particular safety requirement for electrical head pumps, air conditioners and dehumidifiers IEC 60335-2-40...
- Page 27 X. Addendum Schematisch diagram voor airconditioning Capillair Condensator Compressor Verdamper (De specifieke technische parameters van het apparaat moeten worden weergegeven op het naamplaatje op het apparaat) Dit symbool op het product of in de instructies betekent dat uw elektrische en elektronische apparatuur apart van het huishoudelijke afval moet worden weggegooid aan het einde van de levensduur.
