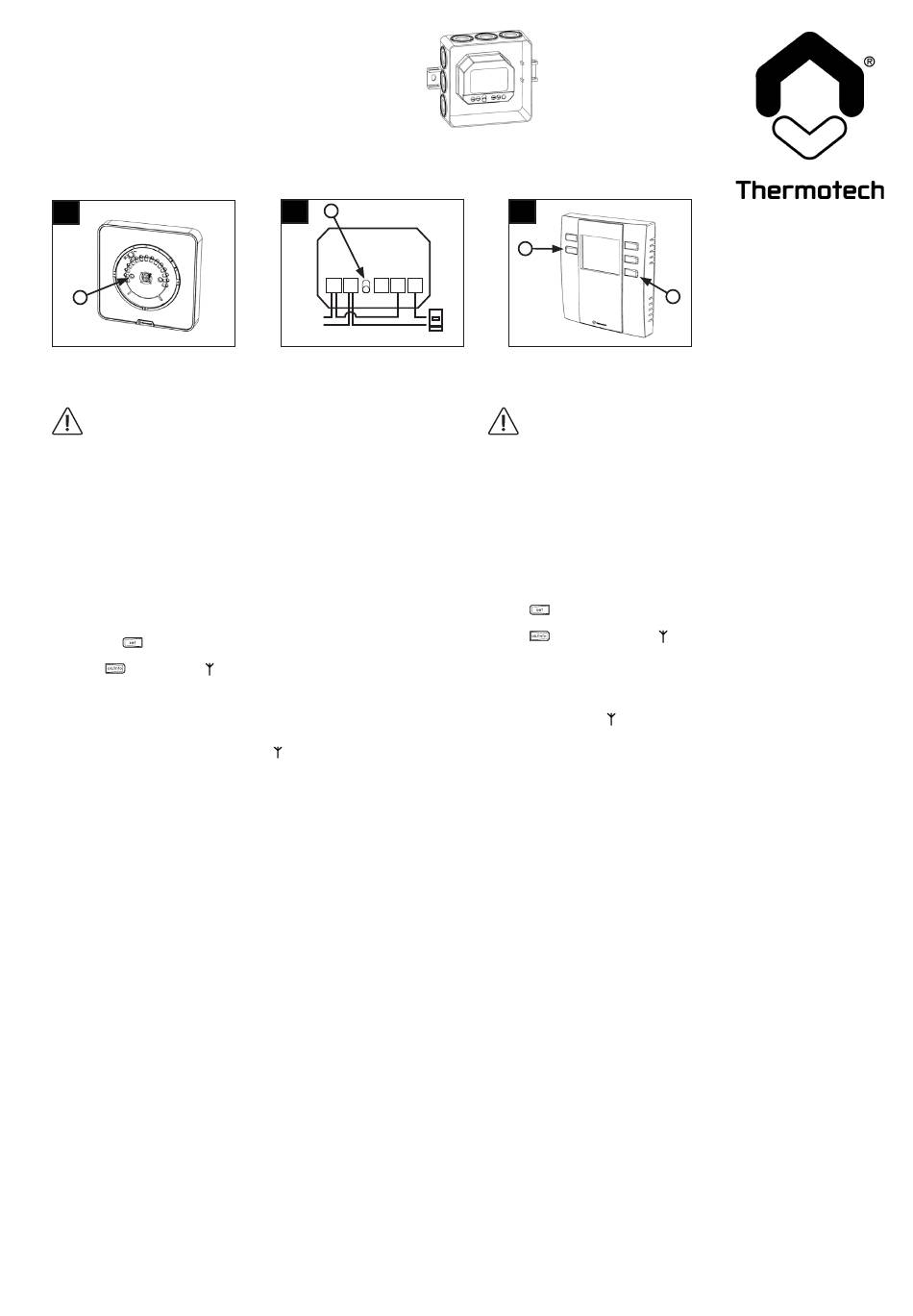

Thermotech ICR1 Installation Instruction

Monteringsanvisning
Installation instruction
Trådlös basenhet för 1 kanal ICR1
Wireless control unit ICR1
(230V~)
1
1
SWE
Inkoppling av mottagaren till elnätet skall utföras av
behörig elektriker.
Sammankoppla vredtermostat med trådlös basenhet ICR1
• Tryck in basenhetens memo-knapp (2) och håll den intryckt tills dioden
börjar blinka, ca 5 sek. För att avbryta, tryck in basenhetens memo-knapp
och håll den intryckt tills det slutar blinka.
• Lyft nu bort vreder från den trådlösa termostaten och tryck en gång på
knappen under vredet (1). Termostatens diod lyser kort och när kopplingen
är genomförd slocknar dioden på basenheten.
• Det kan ta upp till 1 min innan termostaten börjar fungera.
Sammankoppla displaytermostat med trådlös basenhet ICR1
• Tryck in basenhetens memo-knapp (2) och håll den intryckt tills dioden
börjar blinka, ca 5 sek. För att avbryta, tryck in basenhetens memo-knapp
och håll den intryckt tills det slutar blinka.
• Tryck nu på , (3), och håll den intryckt under 3 sekunder varpå "UC"
kommer synas i displayen.
• Tryck nu , (4), symbolen visas och sammankopplingen är genomförd
när basenhetens kanallampa har släckts.
Funktionskontroll
• Ställ termostaten på maximal respektive minimal temperatur, kontrollera
samtidigt att termostatens skickar en signal, för vredtermostater - en snabb
blinkning och för displaytermostater visas , och att mottagaren sedan
svarar med att dioden tänds resp. släcks, vilket kan ta några minuter.
Radering av kodning
• Tryck in mottagarens memo-knapp i ca 10 sekunder.
Sekvens enligt nedan:
• Efter ca 4 sekunder blinkar dioden sakta och är då i
sammankopplingsläget.
• Efter ca 8 sekunder blinkar dioden snabbare och är då i
raderingsläget. När raderingen slutförts slocknar dioden.
Test av trådlös basenhet
• För att manuellt testa mottagaren tryck på memo-knappen en gång varpå ett
klickljud ska höras och dioden skall samtidigt tändas eller släckas.
Strömavbrott
• När strömmen kommer tillbaka återgår mottagaren till det läge den var i
innan strömavbrottet.
Teknisk data
Strömförsörjning 230V AC, +10% / 15%, 50 Hz.
Säkerhet EN 60669-1, EN 60669-2-1, Klass ll
Utgångar Potentialfri dubbelutgång relä: 5A mellan
terminal 1 och 2; 10 A mellan terminal 2 och 3
230V.
Frekvens
868,3 MHz
Omgivning Drift mellan 0°C och 50°C
Förvaring mellan -20°C och 60°C
Luftfuktighet 25°C 80% (utan kondensat)
Skyddsklass IP44 vid installation i medföljande box
2
2
L N 1 2 3
L
N
Thermotech - Spårvägen 8 - S-90131 Umeå Sweden
67441-0
3
3
ENG
The control unit must be connected by a qualified installer.
Connect a thermostat with knob to the wireless control unit ICR1
• Press the memo button (2) on the control unit for about 5 seconds until the
light starts flashing. To cancel - press the button again until it stops flashing.
• Press the button placed under the knob, see picture 1. The light on the
thermostat will flash shortly and the connection is completed when the light
for the channel stops flashing.
• It may take up to 1 minute before the thermostat starts working.
Connect a display thermostat to the wireless control unit ICR1
• Press the memo button (2) on the control unit for about 5 seconds until the
light starts flashing. To cancel - press the button again until it stops flashing.
• Press , (3), and press it for about 3 seconds until "UC" is shown in the
display.
• Press , (4), and the symbol is shown and the connection is completed
when the light for the channel stops flashing.
Function test
• Set the thermostat to maximum and minimum temperature while checking
that the thermostats sends a signal, for knob thermostat - a quick flash and for
display thermostats - is shown, and that the connection box then answers
by turning the channel on or off.
Deleting a connection
• To delete a pairing press the memo-button for about 10 seconds.
The sequence for the control unit is as follows:
• After about 4 seconds the light will start to flash slowly, which is the
connection phase.
• After about 8 seconds the light flashes more rapidly which indicates that
the receiver is in deletion mode. When the deletion is complete the light is
turned off.
Manual test of the receiver
• To check the function of the control unit manually press the memo-button
once where a click-sound will be heard and the light should go on or off in
the in the control nit.
Power failure
• When the mains power returns, the contact returns to the status it was
before the power failure.
Technical data
Power supply 230V AC, +10% / 15%, 50 Hz.
Safety EN 60669-1, EN 60669-2-1, Class ll
Outputs
Voltage-free double-throw ouput relay:
5A between terminals 1 and 2; 10A between
terminals 2 and 3 (out of the resistive load) 230V.
Frequency 868,3 MHz
Surroundings Operating temperature 0°C - 50°C
Storage between -20°C and +60°C
Humidity 80% at 25 °C (without condensation)
Protection rating IP44 when installed in the provided box (EN 60529).
SWE
ENG
