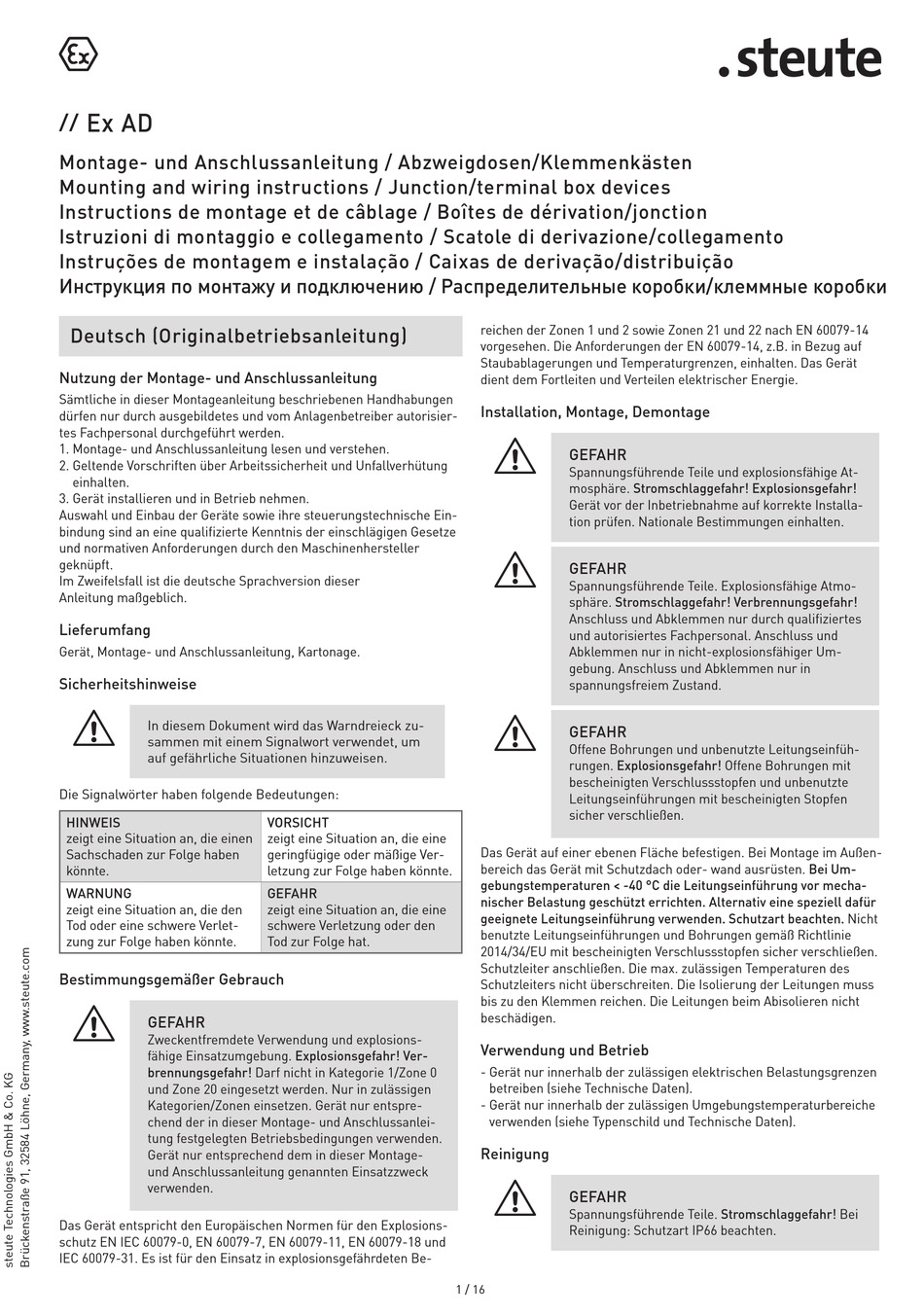

steute Ex AD Mounting And Wiring Instructions

Ex AD
//
Montage- und Anschlussanleitung / Abzweigdosen/Klemmenkästen
Mounting and wiring instructions / Junction/terminal box devices
Instructions de montage et de câblage / Boîtes de dérivation/jonction
Istruzioni di montaggio e collegamento / Scatole di derivazione/collegamento
Instruções de montagem e instalação / Caixas de derivação/distribuição
Инструкция по монтажу и подключению / Распределительные коробки/клеммные коробки
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN IEC 60079-0, EN 60079-7, EN 60079-11, EN 60079-18 und
IEC 60079-31. Es ist für den Einsatz in explosionsgefährdeten Be-
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
reichen der Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14
vorgesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf
Staubablagerungen und Temperaturgrenzen, einhalten. Das Gerät
dient dem Fortleiten und Verteilen elektrischer Energie.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und
Abklemmen nur in nicht-explosionsfähiger Um-
gebung. Anschluss und Abklemmen nur in
spannungsfreiem Zustand.
=
GEFAHR
Offene Bohrungen und unbenutzte Leitungseinfüh-
rungen. Explosionsgefahr! Offene Bohrungen mit
bescheinigten Verschlussstopfen und unbenutzte
Leitungseinführungen mit bescheinigten Stopfen
sicher verschließen.
Das Gerät auf einer ebenen Fläche befestigen. Bei Montage im Außen-
bereich das Gerät mit Schutzdach oder- wand ausrüsten. Bei Um-
gebungstemperaturen < -40 °C die Leitungseinführung vor mecha-
nischer Belastung geschützt errichten. Alternativ eine speziell dafür
geeignete Leitungseinführung verwenden. Schutzart beachten. Nicht
benutzte Leitungseinführungen und Bohrungen gemäß Richtlinie
2014/34/EU mit bescheinigten Verschlussstopfen sicher verschließen.
Schutzleiter anschließen. Die max. zulässigen Temperaturen des
Schutzleiters nicht überschreiten. Die Isolierung der Leitungen muss
bis zu den Klemmen reichen. Die Leitungen beim Abisolieren nicht
beschädigen.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr! Bei
Reinigung: Schutzart IP66 beachten.
1 / 16
