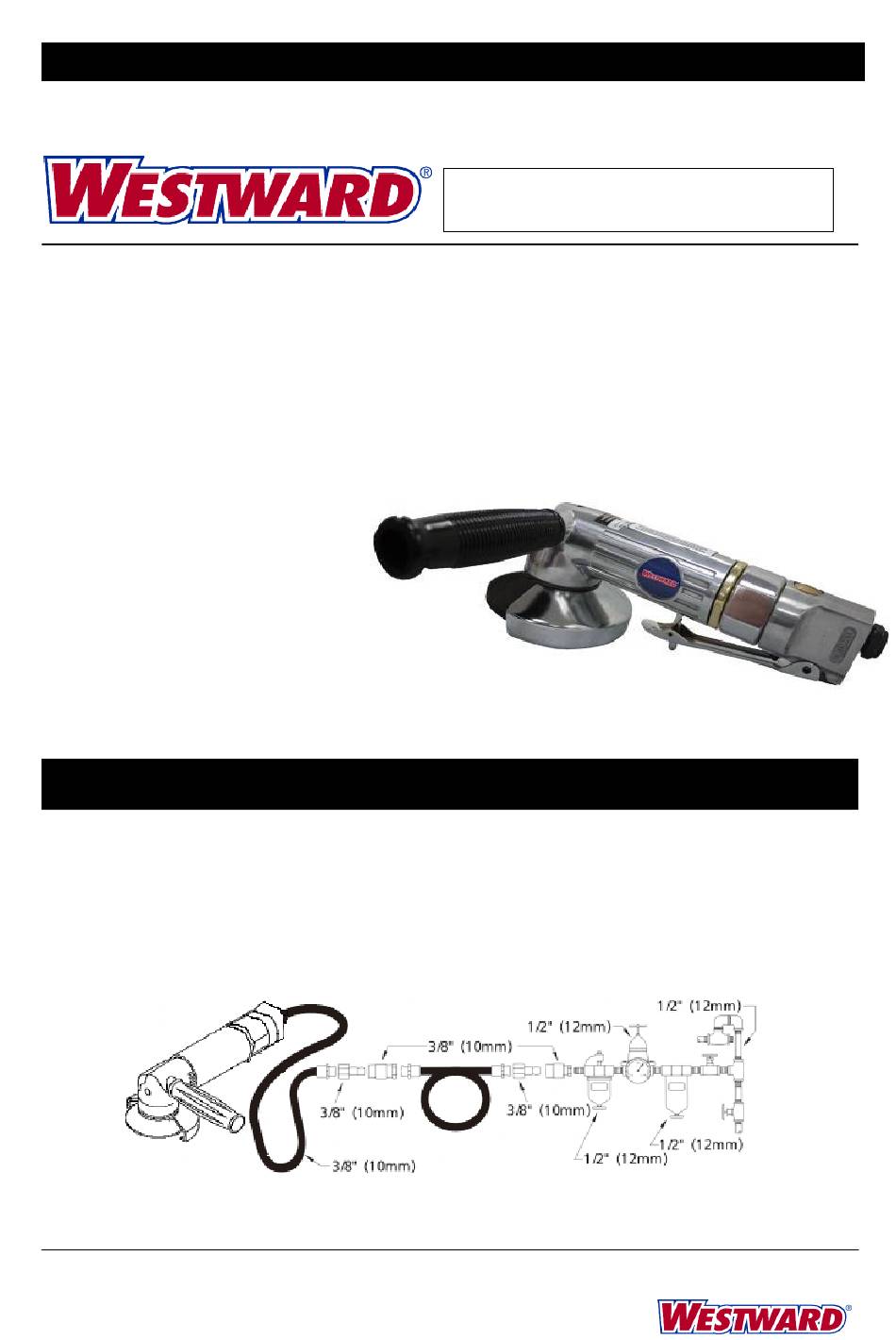

Operating Instructions and Parts Manual
Please read and save these instructions. Read through this owner's manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Description
Westward Angle grinders are designed for a variety of grinding applications, and can be used on metal, wood or other
materials. Ideal for fast removal of welds and burrs. Uses standard 4" discs with 5/8" I.D.
Unpacking
After unpacking unit, inspect carefully for any
damage that may have occurred during transit.
Check for loose, missing, or damaged parts.
Shipping damage claim must be filed with carrier.
Specifications
Speed
Model
(RPM)
5ZL31G
11,000
Air Input Diagrams
Form 5S6869
Air Inlet NPT
HP
( in.)
0.5
1/4
Printed in Taiwan
04634
Version 0
4" Angle Grinder
Spindle Thread
Required Pressure
(in.)
3/8-24
STC100
06/11
#858
5ZL31G
Weight
(psi)
(lb)
90
4.25
Advertisement
Table of Contents
Related Manuals for Westward 5ZL31G
Summary of Contents for Westward 5ZL31G
- Page 1 4” Angle Grinder Description Westward Angle grinders are designed for a variety of grinding applications, and can be used on metal, wood or other materials. Ideal for fast removal of welds and burrs. Uses standard 4” discs with 5/8” I.D.
-
Page 2: Projectile Hazards
Westward Operating Instructions and Parts Manual 5ZL31G 4” Angle Grinder General Safety Information Workplace Hazards This manual contains information that is very Slip/Trip/Fall is a major cause of important to know and understand. This information serious injury or death. Beware of excess hose is provided for SAFETY and to PREVENT left on the walking or work surface. - Page 3 For Repair Parts, call 1-800-323-0620 24 hours a day – 365 days a year Please provide the following: - Model Number - Serial Number (if any) - Part description and number as shown on parts list Figure 1 – Repair Parts Illustration for 5ZL31G...
-
Page 4: Repair Parts List
Westward Operating Instructions and Parts Manual 5ZL31G 4” Angle Grinder Repair Parts List Reference Number Description Part Number Qty. Flange nut Grinding wheel PN5ZL31001G Rubber flange shield PN5ZL31002G Flange PN5ZL31003G Hex cap bolt Spring washer Center wheel guard PN5ZL31004G Retainer... - Page 5 Westward Operating Instructions and Parts Manual 5ZL31G 4” Angle Grinder Reference Number Description Part Number Qty. Spring pin PN5ZL31026G Spring pin PN5ZL31027G Air inlet bushing with screen PN5ZL31028G Throttle valve housing Coupling nut Lock ring Bushing O-ring Valve stem Valve spring...
-
Page 6: Troubleshooting Chart
LIMITED ONE-YEAR WARRANTY Should a Westward air tool fail to perform satisfactorily due to a defect or poor workmanship within ONE YEAR from the date of purchase, return it to the place of purchase and it will be replaced or repaired free of charge. Incidental or consequential damages are excluded from this warranty. -
Page 7: Caractéristiques Techniques
Manuel d’utilisation et de pieces detachess 5ZL31G Veuillez lire et conserver ces instructions. Lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir I’appareil décrit. Protégez-vous et les autres en observant toutes les informations sur la sécurité. Négliger d’appliquer ces instructions peut resulted en des blessures corporelles et/ou en des dommages matériels! Conserver ces... - Page 8 Manuel d’utilisation et de pieces detachess 5ZL31G Meule Coudée de 4 po Direct de Sécurité Adoptez une position bien équilibrée et évitez toute surface glissante. Des gestes répétitifs, de mauvaises Ce manuel contitrt de intormetion tree positions et une exposition aux vibrations peuvent importante oui est toumie pour la SÉCURITE...
- Page 9 Por favor proporciónenos la siguiente información: - Número de modelo - Número de serie(si lo tiene) - Descripción de la parte y número que le corresponde en la lista de partes Figure 1 – Illustration de pieces Détachées pour Modèles 5ZL31G...
- Page 10 Manuel d’utilisation et de pieces detachess 5ZL31G Meule Coudée de 4 po Liste des pieces de remplacement N˚ de Réf. Description N˚ de pièce Qté Écrou à collerette Meule PN5ZL31001G Écran de bride en caoutchouc PN5ZL31002G Collerette PN5ZL31003G Boulon à tête hexagonale Rondelle à...
- Page 11 Manuel d’utilisation et de pieces detachess 5ZL31G Meule Coudée de 4 po N˚ de Réf. Description N˚ de pièce Qté Goupille à ressort PN5ZL31026G Goupille à ressort PN5ZL31027G Douille de prise d’air avec crépine PN5ZL31028G Carter de robinet d’étranglement Écrou d’accouplement Écrou de blocage...
-
Page 12: Guide De Dépannage
Manuel d’utilisation et de pieces detachess 5ZL31G Meule Coudée de 4 po Guide de Dépannage Symptôme Cause(s) Possible(s) Mesures Correctives La herramienta funciona lentamente Acumulación de arenillas o 1. Purgue la herramienta con aceite o no funciona goma para herramientas neumáticas,... - Page 13 GARANT1A Garantía limitada Si un outil pneumatique Westward ne fonctionne pas de manière satisfaisante suite à un défaut de favrication au cours de l’année suivant l’achat, ramenez-le à l’endroit de l’achat et il sera remplacé ou réparé sans frais. Les dommages indirects et consécutifs sont exclus de cette garantie.
- Page 14 Manual de Instrucciones de Operación y Lista de Partes 5ZL31G S’il vous plait lire et conserver ce Manuel De Pièces Détachées. Lire attentivement ce manuel et les Instructions D’Utilisation Générales avant d’essauer de monter, installer ou de procéder à l’etretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité.
- Page 15 Manual de Instrucciones de Operación y Lista de Partes 5ZL31G Rectificadora Angular de 4 po Medidas de Seguridad Tenga mucho cuidado de no tender superficie de trabajo o en lugares de excesivas mangueras de aire en la Este manual Conliene informacion que es paso.
- Page 16 Manual de Instrucciones de Operación y Lista de Partes 5ZL31G Rectificadora Angular de 4 po Riesgos De Suministro De Aire Y Mantenimiento Conexiones Lubricación Use un lubricador de línea de aire, dos gotas por La manguera de conexión puede ser muy peligrosa, minuto.
- Page 17 Las 24 horas - 365 días del año Sirvase darnos la siguiente información: - Número del modelo - Número de serie(si lo tiene) - Descripción y número del repuesto según la lista Figure 1 – Illustración de las piezas para reparaciones para el Modelo 5ZL31G...
-
Page 18: Lista De Las Partes De Repuesto
Manual de Instrucciones de Operación y Lista de Partes 5ZL31G Rectificadora Angular de 4 po Lista de las Partes de Repuesto N˚ Réf. Descripción N˚ de parte Ctd. Tuerca Disco PN5ZL31001G Forro de goma PN5ZL31002G Lengueta PN5ZL31003G Perno hex. Arandela de resorte... - Page 19 Manual de Instrucciones de Operación y Lista de Partes 5ZL31G Rectificadora Angular de 4 po N˚ Réf. Descripción N˚ de parte Ctd. Pasadores del resorte PN5ZL31026G Pasadores del resorte PN5ZL31027G Buje de la entrada de aire con rejilla PN5ZL31028G Cubierta de la válvula refuladora...
- Page 20 Manual de Instrucciones de Operación y Lista de Partes 5ZL31G Rectificadora Angular de 4 po Gu a de Diagnóstico de Averías Problema Posibles(s) Causa(s) Acción a Tomar La herramienta funciona lentamente Acumulación de arenillas o 1. Purgue la herramienta con aceite...
- Page 21 Garantía limitada por un a o Si una herramienta neumática Westward no funcionara satisfactoriamente debido a defectos de fabricación durante el primer año posterior a su compra, devuélvala al lugar donde la compró, y sera reemplazada o reparada sin costo.
