Related Manuals for Zionair SK20B
Summary of Contents for Zionair SK20B

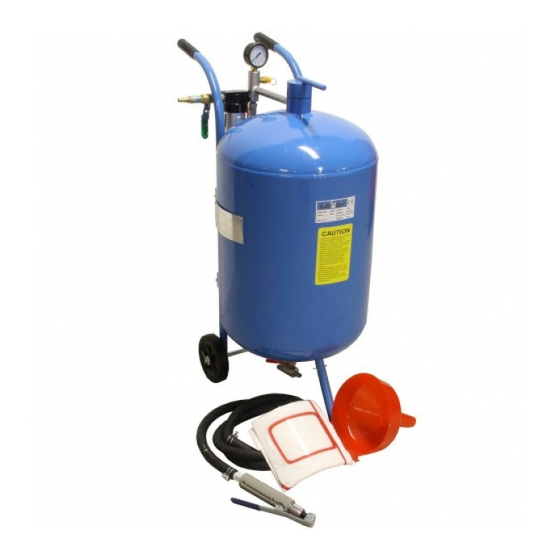

- Page 1 Zandstraalketel 75L Sandblaster 75L SK20B Montage- en gebruiksinstructies Assembly and user instructions...
-
Page 2: Table Of Contents
Inhoudsopgave Algemene informatie ............................2 Veiligheidsvoorschriften ..........................2 Algemene veiligheidsvoorschriften ........................2 Specifieke veiligheidsvoorschriften voor zandstraalketels ................. 3 Assemblage ..............................4 Uitpakken ................................4 Assemblage ................................. 5 Bediening ................................ 5 Voorbereiding ..............................5 Bediening ................................5 Onderhoud ..............................5 Controle voorafgaand aan ieder gebruik ......................6 Mogelijke problemen en oorzaken ........................ -
Page 3: Algemene Informatie
Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden doorgevoerd, behoudt ZionAir zich het recht voor om specificaties van de in de handleiding beschreven apparatuur te wijzigen. -
Page 4: Specifieke Veiligheidsvoorschriften Voor Zandstraalketels
Specifieke veiligheidsvoorschriften voor zandstraalketels 1. Voorkom te allen tijde het inademen van vrijkomend stof, draag te allen tijde adembescherming wanneer men werkt met een straalketel i.v.m. stof en met name fijnstof dat vrijkomt tijdens het stralen en in de lucht blijft hangen. Het inademen van fijnstof veroorzaakt ernstige longproblemen. -
Page 5: Assemblage
3. Assemblage Uitpakken Verwijder de doos en controleer de zandstraalketel op beschadigingen, defecte onderdelen etc.. Indien er sprake is van beschadiging door transport of een defect onderdeel, neem dan onmiddellijk contact op met Uw Zionair verkooppunt. -
Page 6: Assemblage
Assemblage 1. Zet de wielen (2) vast op de as (5), plaats aan beide zijden van het wiel eerst een ring (51) en vervolgens een splitpen (3). 2. Plaats nu de slang (24) over de slangpilaar (22) aan de onderkant van de tank en zet deze vervolgens vast met de slangklem(23). -
Page 7: Controle Voorafgaand Aan Ieder Gebruik
Dit kan leiden tot verstoppingen en ongelijke straal. Plaats altijd een luchtverzorgerset/luchtdroger in het systeem. TIP: De diameter van de luchttoevoer leiding dient tenminste ½” te zijn. 6. Specificaties Model SK20B Tank inhoud Min. werkdruk 4bar Max. werkdruk... -
Page 8: General
Every sandblaster is supplied with a manual including a declaration of conformity. These must be stored and kept up to date properly. Because of quality reasons constant improvements are going to be made on the equipment, Zionair reserves the right to alter specifications of the equipment described in this manual. -
Page 9: Specific Safety Regulations For Sandblasters
Specific safety regulations for sandblasters 1. Prevent breathing in dust at all times, wear respiratory protection at all times when one is sandblasting with regard to dust and particulate matter that is released during the blasting and remains in the air. Breathing in particulate matter causes serious lung problems. 2. -
Page 10: Assembly
3. Assembly Unpacking Remove the carton and check the sandblaster for damage, defect parts etc.. In case of damage through transport or defect parts, immediately contact your Zionair-retailer. -
Page 11: Assembly
Assembly 1. Mount the wheels (16) to the axle (25), first place a washer (not on parts list) on both sides of the wheel and accordingly a cotter pin (14). 2. Place the hose (21) over the tailpiece (23) on the bottom of the tank and secure the hose with the hose clamp (22). -
Page 12: Check Before Each Use
It could also be that there is too much debris in the grit, this can be solved by filtering/replacing the grit. ADVICE: The diameter of the air hose should be at least ½“. 6. Specifications Model SK20B Tank volume Min. work pressure 4bar Max. work pressure... -
Page 13: Onderhoud/Keuring Legenda, Maintenance/Examination Legenda, Wartung / Inspektion-Legende
Onderhoud/keuring legenda, Maintenance/Examination Legenda, Wartung / Inspektion-Legende Naam gebruiker/Name of user/Name des Datum van ingebruikname/Date of Nutzers: commissioning/Datum der Inbetriebname: Adresgegevens/Address data/Anschriftdaten: Controle – Inspection – Kontrolle Datum/Date/Datum In orde/Okay/In Niet in orde, Handtekening/Signature/Unterschrift Ordnung ontmanteling/Not okay, decommissioning/ Nicht in Ordnung, Außer Betrieb gestellt... -
Page 14: Eg-Verklaring Van Overeenstemming - Declaration Of Conformity - Eg- Konformitätserklärung
Descrizione Marca Tipo Descripción Marca SK20B Zandstraalketel, Sandblaster Zionair Waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen: To which this declaration relates is in conformity with the following document: Auf welches sich diese Erklärung bezieht, den folgenden Normen entspricht: Auquel se réfère cette déclaration est conforme à...
