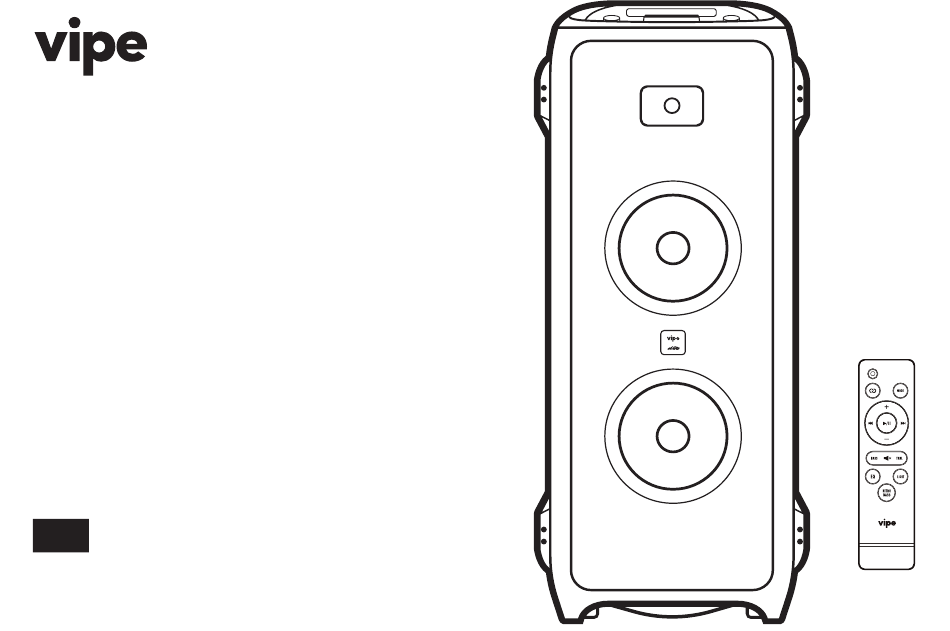

- Page 1 Беспроводная музыкальная система X7 и X7 Pro инструкция по эксплуатации...
- Page 3 Правила эксплуатации и техники Благодарим Вас за приобретение аудио системы Vipe! безопасности Перед началом эксплуатации просим Вас внимательно прочитать все руководство, особенно обращая внимание • Следуйте всем инструкциям по безопасности и эксплуатации на раздел «Правила эксплуатации и техники безопасности», при использовании данного изделия.
- Page 4 Установка устройства выполняется в соответствии попала жидкость, если в устройство попали посторонние с указаниями производителя. Ни в коем случае предметы, если устройство попало под дождь или было не блокируйте вентиляционные отверстия, подвержено воздействию влаги, если оно перестало работать устанавливая устройство на кровать, диван, ковер надлежащим...
-
Page 5: Технические Характеристики
Технические характеристики Модель: NITRO X7 Модель: NITRO X7 Pro Колонки: 10” х 1 сабвуфер 6,5” х 2 среднечастотных динамика 3” x Колонки: 10” х 1 сабвуфер 6,5” х 2 среднечастотных динамика 3” x 1 высокочастотный динамик 1 высокочастотный динамик Мощность (предельная синусоидальная мощность): 280 Вт ПСМ... -
Page 6: Гарантийные Обязательства
Комплектация Сертификация Руководство пользователя 1 шт. Пульт дистанционного управления 1 шт. Кабель питания 1 шт. Данное изделие соответствует всем требуемым FM-антенна 1 шт. европейским и российским стандартам безопасности Адаптер USB — Type-C 1 шт. и ЭМС. Адаптер OTG & USB 1 шт. -
Page 7: Дистанционное Управление
Дистанционное управление Аккуратно распакуйте устройство и убедитесь в наличии всех приспособлений: • Инструкции по эксплуатации • Пульт дистанционного управления • Кабель питания • FM-антенна • Адаптер USB — Type-C • Адаптер OTG & USB Пульт дистанционного управления • Вставьте батарейку типа AAA 1,5 В в пульт дистанционного управления, соблюдая правильную полярность (+ и -). •... -
Page 8: Обзор Устройства
Обзор устройства Рис.1 Рис.2... - Page 9 Панель управления (рис.1) 1. Следующий трек • Длительное нажатие: переключение стробоскопических • Кратковременное нажатие: переключение мигающих светодиодов на следующую дорожку 8. Выбор режима работы системы • Длительное нажатие: перемотка вперед (поиск FM-станции • Кратковременное нажатие: выбор режима Bluetooth, в режиме FM) линейного...
- Page 10 Пульт дистанционного управления (ПДУ) (рис.2) 1. Включение/выключение питания 7. Выбор режима работы системы • Кратковременное нажатие: Спящий режим • Кратковременное нажатие: выбор источника: Bluetooth, • Длительное нажатие: выключение устройства линейный вход (AUX), радио или USB. 2. TWS • Длительное нажатие: включение / выключение круговой •...
- Page 11 12. Беззвучный режим • Кратковременное нажатие: включение/отключение 13. Высокочастотный звук: • Кратковременное нажатие: установка уровня средних и высоких частот • Длительное нажатие: установка уровня входного сигнала микрофона 14. Подсветка • Кратковременное нажатие: изменение палитры подсветки: выбор из 6 цветов или режим кругового перебора...
- Page 12 Обзор устройства TYPE-C TYPE-C AUDI O GUIT AR CHARG E MI C FM ANT CHARG E PL AYBACK Рис.3...
-
Page 13: Основные Операции
Основные операции Задняя панель (рис.3) 1. Вход FM-антенны Электропитание 2. Выход TYPE-C зарядка Подключите кабель, входящий в объем поставки, 3. Выход TYPE-C воспроизведение к шнуру питания переменного тока и зарядите 4. Аудиовыход встроенный аккумулятор. Убедитесь, что аккумулятор 5. Разъем AUX полностью... - Page 14 нажмите кнопку «MODE (РЕЖИМ)». Выберите на подключаемом устройстве название модели колонки Статус зарядки “vipe NITRO X7” или “vipe NITRO X7 PRO”. Музыкальная Горят 3 черты индикатора емкости батареи = заряд система синхронизируется для воспроизведения треков около 100% полной зарядки, индикатор зарядки...
- Page 15 находится в режиме поиска. Подключение гитары • Выберите из списка найденных устройств название Подключите гитару к колонке напрямую через входной модели ”vipe NITRO X7 / vipe NITRO X7 PRO" разъем для гитары 6,5 мм, расположенный на задней и подключитесь к устройству. панели.
-
Page 16: Поиск И Устранение Неисправностей
Поиск и устранение неисправностей ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ Нет звука при включенном питании - Нет входного источника звука - На входе имеется сигнал - Ручка управления громкостью - Отрегулируйте громкость в минимальном положении - Включите переключатель голосового устройства - Голосовое устройство отключено - Вставьте... - Page 17 ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ Большие помехи при работе - Микрофон расположен слишком - Не прислоняйте головку микрофона к колонке с микрофоном близко к колонке - Отключайте микрофон, когда он не используется. - Микрофон включен, но не работает - Понизьте громкость микрофона - Уровень...
- Page 19 Bluetooth Music System X7 / X7 Pro USER MANUAL...
- Page 20 Operating and safety regulations Thank you for purchasing Vipe audio system! Please read the entire manual carefully before use, paying particular attention to "Operating and safety instructions" section, • Follow all safety and operating instructions when using this and then retain the manual for future reference.
- Page 21 manufacturer's instructions. Never block the ventilation holes by batteries should not be exposed to excessive heat such as placing the device on a bed, sofa, rug, or similar soft surfaces. direct sunlight, fire or the like. This device should not be installed in a bookshelf or built-in Battery and accumulator wardrobe unless adequate ventilation is ensured.
-
Page 22: Specifications
Specifications Model: NITRO X7 Model: NITRO X7 Pro Speakers: 10” х 1 Subwoofer, 6.5” х 2 Midrange, 3” х 1 tweeter Speakers: 10” x 1 Subwoofer, 6.5” x 2 Mid-range, 3” x 1 tweeter Power (RMS): 280W R.M.S Power (RMS): 300W R.M.S... -
Page 23: Warranty Liabilities
Parts of a single order Certification User Manual 1 pcs. Remote control 1 pcs. Power cable 1 pcs. FM-antenna 1 pcs. This product meets all required European and Russian USB — Type-C adapter 1 pcs. safety and EMC standards. OTG & USB adapter 1 pcs. -
Page 24: Remote Control
Remote control Carefully unpack the device and make sure all accessories are present: • Operating instructions • Remote Control • Power cord • FM antenna • USB — Type-C adapter • OTG & USB adapter The remote control • Insert AAA/1.5V battery into the remote control, observing the correct polarity (+ and -). •... -
Page 25: Device Overview
Device overview Fig.1 Fig.2... -
Page 26: Control Panel (Fig.1)
Control panel (fig.1) 7. TWS 1. NEXT • • Short press: TWS connection in bluetooth mode Short press: Skip to the next track • • Long press: Switch the strobe flashing LEDs Long press: Fast forward (FM station search in FM mode) 8. - Page 27 Remote control (RC) (fig. 2) 1. POWER ON/OFF 8. VOLUME UP • • Short press: Standby mode Short press: Adjust the volume value of the speaker • • Long press: Power off the device To adjust the volume value of the echo/MIC when in echo/ 2.
- Page 28 Device overview TYPE-C TYPE-C AUDI O GUIT AR CHARG E MI C FM ANT CHARG E PL AYBACK Fig.3...
-
Page 29: Basic Operations
Basic operations Rear panel (fig. 3) 1. FM Antenna Input Power supply 2. TYPE-C Charge Connect the supplied cable to AC power cord and charge 3. TYPE-C Playback the built in battery. Please make sure battery is fully 4. Audio Output charged. - Page 30 Select the speaker model name “vipe charge, charging LED on rear panel shows red. NITRO X7” or “vipe NITRO X7 PRO” on the device to 1 battery capacity line light illuminated =app. 33.3% be connected.The music system will synchronize to play charge (indicates charging is required), charging tracks from your device while the display show a “bLUE”...
- Page 31 • Turn on your bluetooth device and make sure it is in searching mode. • Select the model name”vipe NITRO X7”/ vipe NITRO X7 PRO from the list of devices found and connect to it. • The master speaker will act as the left channel during TWS...
-
Page 32: Troubleshooting
Troubleshooting Malfunction Possible cause Remedy No sound when power is on - No input sound source - There is a signal on the Input line - Volume knob in the lowest position - Adjust volume - Voice is switched off - Turn on voice switch - USB/SD is not inserted - Insert a USB/SD Card... - Page 33 Malfunction Possible cause Remedy Large interference in the microphone - The Microphone is positioned too - Do not lean microphones head against the speaker close to the speaker - Turn off microphone when not in use - Microphone on but not working - Turn down microphone volume - Microphone volume is too loud - Do not install the speaker close to interfere sources...
- Page 34 byvipe.com Made in China Сделано в Китае /...
