Summary of Contents for e-way NV530

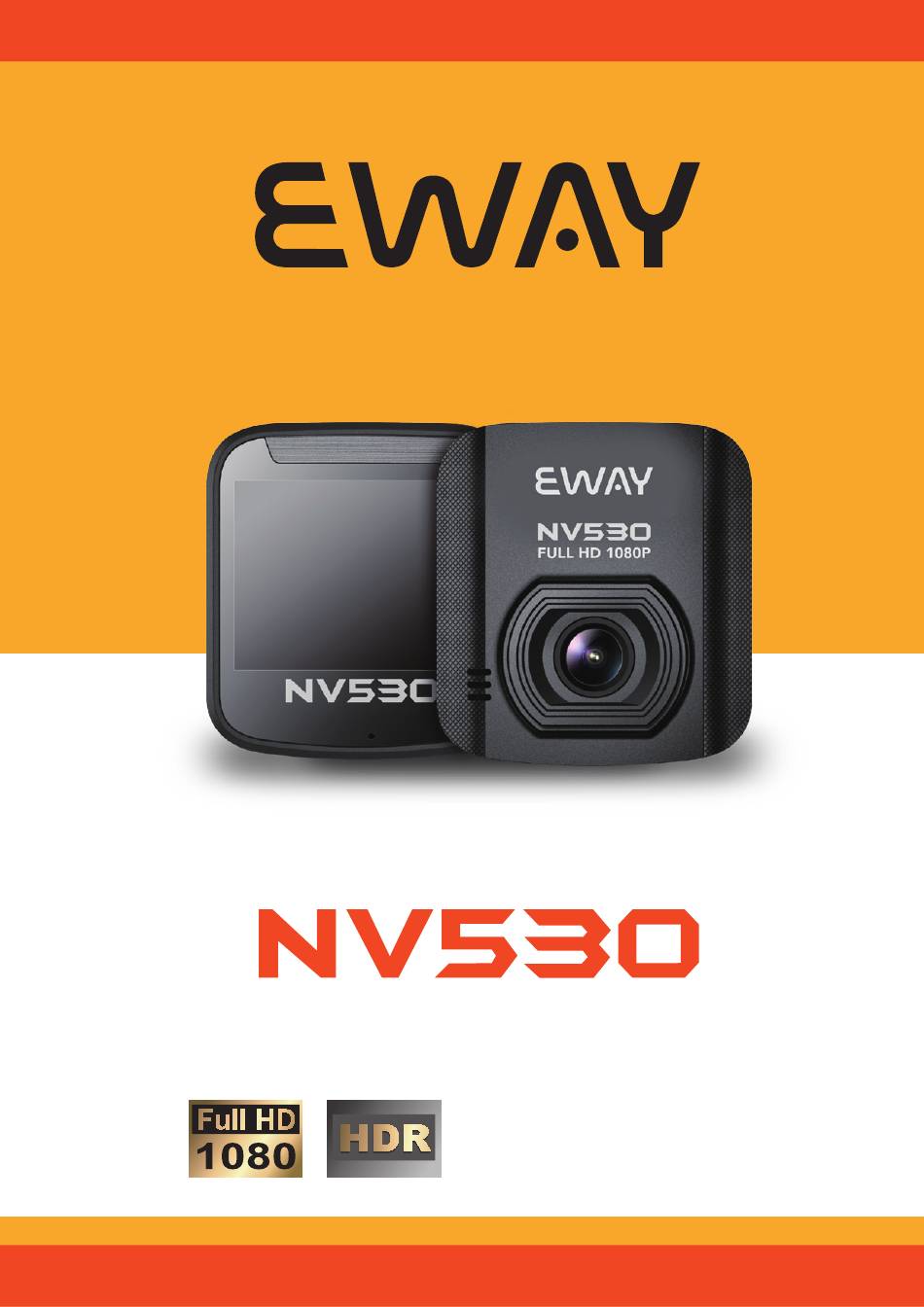

- Page 1 高 畫 質 行 車 記 錄 器 使 用 說 明 書...
- Page 3 高畫質行車記錄器 使用說明書 High definition Car camcoder User Menu...
- Page 4 目 錄 一、 產品特色 二、 結構示意圖 三、 結構功能簡介 四、 操作與使用說明 1、 開機與關機 2 、 電池充電 3 、 置入存儲卡 4 、 基本操作 5 、 錄影模式 6 、 拍照模式 7 、 重播模式 8 、 系統設置 9 、 外設介面 10、 MINI USB介面 五、產品規格...
- Page 5 產品特色 ◎ Full HD高畫質 ◎ 2”IPS高畫質螢幕 ◎ 超低功耗 ◎ 超低干擾 結構示意圖...
- Page 6 介面結構功能簡介 1、USB 5V 車充 2、12V 電源車充 3、開關機按鍵 4、喇叭 5、MODE 按鍵 6、錄影/拍照/確認鍵 7、SD 卡槽 8、上翻鍵 9、MENU 按鍵 10、下翻鍵 11、復位孔 12、錄音孔 13、工作指示燈 14、屏幕 15 鏡頭 指示燈含意 狀況 說明 工作指示燈 錄影時紅色指示燈反覆閃爍，錄影停止紅色指示燈長亮 充電指示燈 綠燈長亮時表示充電中，充電停止時綠燈熄滅 操作與使用說明 1、開機與關機 長按開關機鍵開機，再長按一次關機。當使用車充時 ，行車紀錄器會自動開機並自動開始錄影。車輛熄火 時，會自動關機並保存錄影檔案。 2、電池充電 (1)使用usb線將機器連接到電腦充電 (2)車充連接汽車點菸座，啟動充電 充電過程中，LCD螢幕會顯示充電圖示，充電時，綠 色指示燈長亮。充電完成，綠色指示燈熄滅。...
- Page 7 3、置入儲存卡 將MicroSD存儲卡按機身絲印指示方向，筆直推進卡 槽，直到聽到一聲“卡”的音響。移除MicroSD儲存 卡時，往前推動卡片彈出後，即可取出。 4、基本操作 本產品具備三種模式 錄影模式：錄製影像 拍照模式：拍攝照片 重播模式：播放拍攝的照片和錄影 可使用MODE按鍵進行模式切換。系統開機後，默認 錄影模式。 5、錄影模式選項 切換到錄影模式下，按確認鍵進行錄影，再次按確認 鍵，停止錄影。...
- Page 8 按下MENU鍵進入視頻設置 (1)解析度：有三種選擇：1080FHD、720HP、VGA (2)時間標示：關/開 (3)迴圈錄影：關/3分鐘/5分鐘/10分鐘 (4)錄音功能：關/開 (5)曝光補償：+2、+1、0、-1、-2 (6)移動偵測：關/開 (7)GSENSOR：關/高/中/低 6、拍照模式 按MODE鍵切換到拍照模式下，按確認鍵進行拍照。 在拍照模式下，按MENU鍵進入拍照設置。 (1)解析度：2M、1M、VGA (2)快速預覽：關/2秒/5秒 (3)日期標籤：關/開 (4)EV：+2、+1、0、-1、-2 7、重播模式 按MODE鍵切換到重播模式下，按上鍵、下鍵可進行 前後檔案的選擇。 (1) 播放錄影檔案：按確認鍵播放，再按確認鍵可暫 停當時正在播放的視頻。按上/下鍵可進行快進/ 退操作。 (2)刪除：刪除當前選擇、刪除所有檔案 (3)保護：加鎖當前檔案、解鎖當前檔案、全部加鎖 、全部解鎖...
- Page 9 (4)音量：0/1/2/3/4/5/6/7級 (5)縮略圖：取消、確認 8、系統設置 (1)格式化：SD卡 (2)語言設置：英文、繁體中文、簡體中文 (3)自動關機：關/1分鐘/3分鐘 (4)自動關屏：關/1分鐘/3分鐘/5分鐘 (5)重設系統：取消/確認 (6)光源頻率：50Hz/60Hz (7)時間設置：YY/MM/DD、MM/DD/YY (8)圖片旋轉：取消/確認 (9)軟體版本 9、外設介面 (1) Mini USB介面 將Mini USB線與電腦連接，行車紀錄器將自動彈 出以下USB圖示。 在此模式下，可進行視頻檔案或照片檔案的存取 ，同時可對機器進行充電。...
- Page 10 (2) USB選項注意事件 將機器連接電腦後，如果出現識別不到USB設備 時，請打開裝置管理員，將裝置移出再安裝，就 可以識別到設備。具體操作：打開”我的電腦” 點擊滑鼠右鍵，選擇”屬性”後，點擊硬體中的 設備管理員。然後將”USB存放裝置”卸載後再 接上機器選擇記憶體，系統就會自動重裝啟動了 。此功能結束後，就可以正常的識別到USB設備 或攝像頭功能。 產品規格 主芯片 1080P 高清方案 鏡頭模組 135 度 4 玻大廣角高感光 sensor 顯示屏 2.0 吋高清數碼屏 錄影解析度 1080FHD、720HD、VGA 檔案格式 錄影 MJPEG/AVI、圖片 JPEG 白平衡 自動 無縫錄影 支持 斷電檔案修復功能 支持 移動偵測 支持 記憶卡 多國語言 英文、繁體中文、簡體中文...
-
Page 11: Table Of Contents
CONTENT A. Products feature B. Structure diagram C. Introduction of structure function D. Operation instruction 1、Powering on/off 2、Battery charge 3、Memory card 4、Basic operation 5、Record mode 6、Photo mode 7、Replay mode 8、System setting 9、Peripheral interface 10、Mini USB interface E. Products specification... -
Page 12: Products Feature
PRODUCTS FEATURE ◎ Full HD High resolution ◎ 2”IPS High Light OLED monitor ◎ Low power consumption ◎ Low Noise STRUCTURE DIAGRAM... -
Page 13: Operation Instruction
FUNCTION INTRODUCTION 1、Micro USB Port 2、12V power charger 3、On/off bu�on 4、speaker 5、Mode bu�on 6、OK bu�on 7、SD neck 8、up bu�on 9、Menu bu�on 10、down bu�on 11、reset 12、MIC 13、indica�ng lamp 14、screen 15、Lens Indicator light State Specifica�on work indicator light Red light flicker repeatedly for video record. Stop video record the red light will be on and stop flicker. -
Page 14: 4、Basic Operation
During the power charger, LCD will show the battery charge icon, then the green light will be on . after the charger the green light will be off. 3. Insert Memory card Put the Micro SD memory card with the correct direction into the card neck till there will be a sound “KA”. -
Page 15: 6、Photo Mode
Press menu key to set the video (1). Resolution : three options :1080FHD.720HP.VGA (2). Time icon : on/off (3). Circulate record : shut down/ 3 min/5 min/10 min (4). Record function :on/off (5). Exposure compensation : +2、+1、0、-1、-2 (6). Motion detection: on/off (7). -
Page 16: 8、System Setting
8. System setting (1). Formatting : SD card (2). Language setting: English ,Chinese Traditional, simpli- fied Chinese (3). Auto power off : Off/ 1min / 3min (4). Auto shut down the screen: off/ 1min / 3min / 5min (5). Reset system: cancel/ confirm (6). -
Page 17: Products Specification
PRODUCTS SPECIFICATION Main Chip 1080p HD solution Lens moudle 135 degree 5 glass lens Screen 2.0inch HD digital screen Resolution 1080FHD、720HD、VGA file format Video MJPEG/ AVI, photo JPEG white balance Auto seamless video support outage documents repair function support motion detection support Memory card 英... - Page 18 INFORMATION This limited warranty begins on the original date of purchase, and is valid only on products purchased and used in the _________(country). To receive warranty service, the purchaser must contact us. for problem determination and service proce- dures. Warranty service can only be performed by authorized service center.
- Page 19 產品保固服務 產品保固及維修說明 本公司所販售產品，皆經過嚴謹的測試， 若您的產品在保固期間內，於正常使用環 境下發生故障情形，您可先連絡購買通路 進行保固服務。 當然，您也可以直接連絡我們。 注意事項 產品於購買日起，您的產品序號將被登入系統，自此享有一 年保固，若自行拆解產品或改變配件規格而造成損壞，本公 司有權拒絕維修。 產品於七日內，在正常操作下產品發生故障之情形提供免費 更換新品。 產品配件(車充/支架)等為損耗產品，自購買日起保固三個月 聯絡我們 英偉科技股份有限公司 E-WAY DIGITAL TECHNOLOGY CO., LTD TEL:03-364-8889 | FAX:03-364-9168 購買日期：中華民國 年 月 日...
- Page 20 高 畫 質 行 車 記 錄 器...
