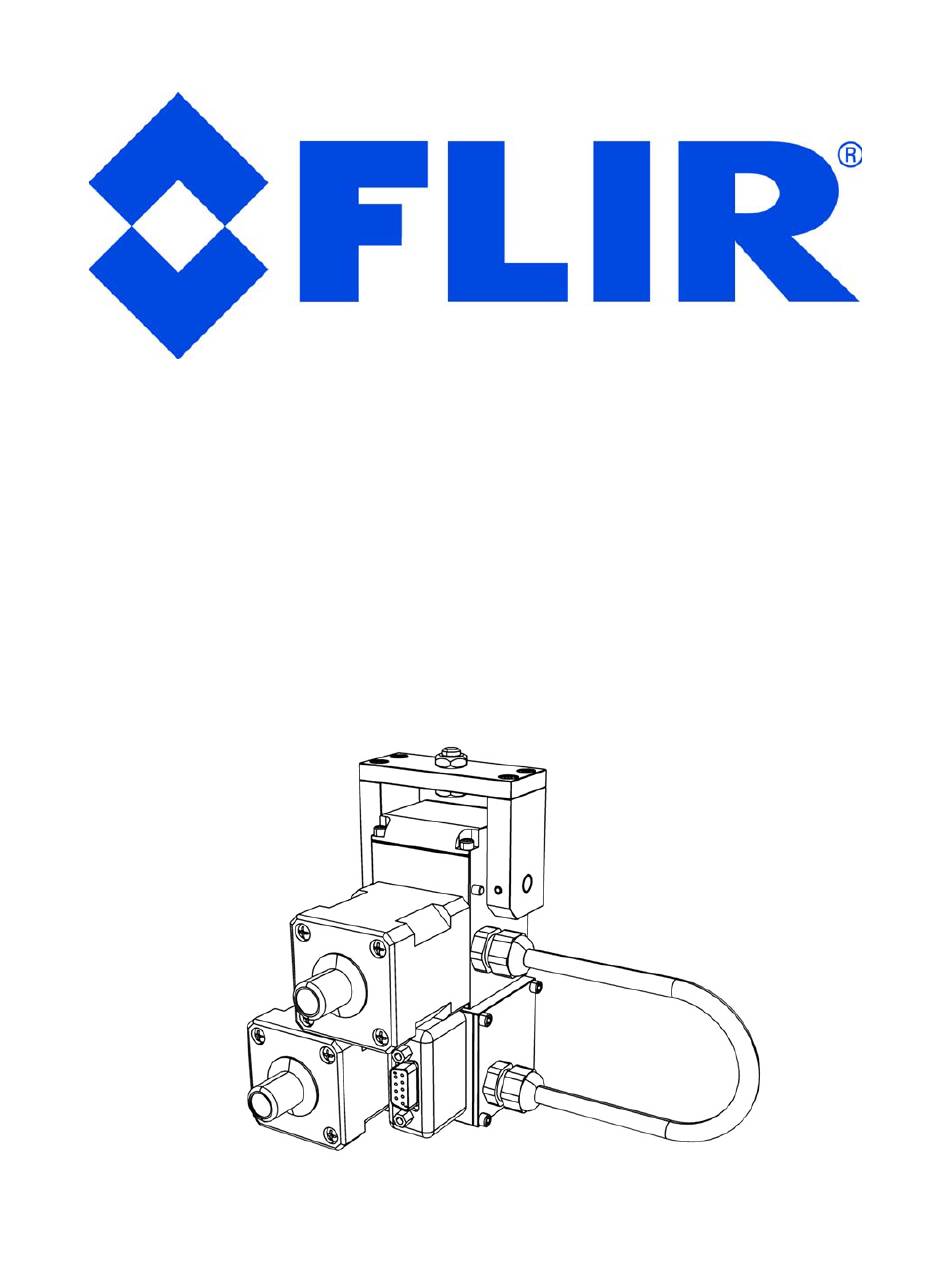

High‐Performance
Pan‐Tilt Unit
MODEL: PTU‐E46
VERSION: 1.00
REVISION DATE: September, 2014
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PTU-E46 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FLIR PTU-E46

Summary of Contents for FLIR PTU-E46

  • Page 1 High‐Performance Pan‐Tilt Unit MODEL: PTU‐E46 VERSION: 1.00 REVISION DATE: September, 2014 User Manual...
  • Page 2 PTU‐E46 User Manual DOCUMENT CONTROL Date Author Rev. # Changes 09/2014 A. Hernandez 1.00 Initial release COPYRIGHT NOTICE PTU‐E46 User’s Manual, version 1.00 (09/2014) ©2014 by FLIR Systems, Inc., 70 Castilian Drive, Goleta, CA 93117, (805)964‐9797, FAX: (805)690‐5933 www.FLIR.com/MCS All rights reserved. Protected under numerous U.S. patents, including 5463432 and 5802412 with other patents pending. No part of this book may be reproduced, stored in a retrieval system, or transcribed in any form or by any means including but not limited to electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of FLIR Systems, Inc. The information in this manual is subject to change without notice and, except for the warranty, does not represent a commitment on the part of FLIR Systems, Inc. FLIR Systems, Inc. cannot be held liable for any mistakes in this manual and reserves the right to make changes. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 3: Table Of Contents

    3.4 ‐ Ethernet Connection  ........................11 3.5 ‐ Serial Connection  ..........................12 4 ‐ Installation & Setup ........................15 4.1 ‐ Mounting the Unit ........................... 15 4.2 ‐ Power Sources  ..........................16 4.3 ‐ Fusing  .............................. 17 4.4 ‐ Interface and Host Settings  ......................17 4.4.1 ‐ Ethernet Connection  ......................17 4.4.2 ‐ RS‐232 Electrical Connection ....................17 4.4.3 ‐ RS‐485 Electrical Connection ....................18 4.5 ‐ Initial Power‐Up and Test  ........................ 19 4.5.1 ‐ Web Interface ......................... 19 4.5.2 ‐ Terminal Interface  ........................19 4.6 ‐ Payload Mounting  ........................... 20 4.6.1 ‐ Side Bracket Attachment ......................21 4.6.2 ‐ Payload Attachment  ....................... 23 Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 4 A ‐ Electrical Specifications  ......................A‐1 B ‐ Mechanical Drawings  ........................ B‐1 2.1 ‐ Payload Mounting Pattern  ......................B‐1 2.2 ‐ PTU‐E46 Dimensions  ........................B‐2 2.3 ‐ PTU‐E46 Controller Dimensions  .....................B‐3 C ‐ Networking  ..........................C‐1 3.1 ‐ Ethernet ............................C‐1 3.2 ‐ Serial ...............................C‐1 3.2.1 ‐ Serial Networking Connections  .....................C‐2 3.2.2 ‐ ASCII Command Syntax  ......................C‐3 3.2.3 ‐ Serial Command List  ......................C‐4 D ‐ Troubleshooting ........................D‐1 4.1 ‐ Mechanical  .............................D‐1 4.2 ‐ Networking .............................D‐1 4.3 ‐ Technical Support ...........................D‐2 E ‐ Regulatory & Warranty Information  ..................E‐1 5.1 ‐ Regulatory Information  ........................E‐1 5.2 ‐ About FLIR Systems, Inc.  ........................ E‐2 5.3 ‐ Limited Warranty  ........................... E‐2 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 5: 1 - Introduction

    1 ‐ Introduction The PTU‐E46 Pan‐Tilt Unit (PTU‐E46) from FLIR Systems, Inc. provides low‐cost, fast, and accurate posi‐ tioning of cameras and other payloads. This User Manual contains setup, general configuration, wiring,  and mechanical interface information that is intended for use by design engineers and integrators who  are configuring, installing, and programming the PTU‐E46. Please see “Related Documentation” on  page 5 for a list of other documents related to the PTU‐E46. Note: This manual describes setting up and using the PTU‐E46 unit. Optional modules  are not included in these instructions. If your PTU‐E46 includes any optional modules,  please refer to the documentation included with those modules for help with their setup  and use. 1.1 ‐ General PTU‐E46 Features The PTU‐E46 series offers the following general features: • Small form factor • Serial communication capability via terminal or computer • PTU‐E46‐17 performance highlights include: ‐ Payload capacity: 6lbs ‐ Speed: over 300° per second ‐ Resolution: 0.129°  • PTU‐E46‐70 performance highlights include: ‐ Payload capacity: 9lbs  ‐ Speed: over 60° per second ‐ Resolution: 0.0032° • Precise position, speed, and acceleration control • On‐the‐fly position and speed changes • Self‐calibration on reset with reduced motion • Host‐controllable power consumption •...

  • Page 6: E Series Features

    Please refer to the PTU‐E46 Product Datasheet for complete specifications. 1.2 ‐  E Series Features The PTU‐E46 includes the following new features: • Built‐in Ethernet/Web IP interface for easy configuration, control, and diagnostics • Built‐in geo‐pointing (GPM) support • Pelco‐D support • Compatible with the PTU‐SDK software development kit • Higher command rates with lower latency and jitter • Reduced calibration movement • Full backward compatibility with previous PTU‐D46 models that includes: ‐ Mounting pattern ‐ ASCII and binary application command interface ‐ Overlapped capabilities with previous PTU‐D46 models. 1.3 ‐ Applications The PTU‐E46 is well suited for the following applications: • Robotics & computer vision • Webcam • Security camera control • Teleconferencing • Advanced monitoring systems • tracking • Photography, videography, and special effects Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 7: About This Manual

    Chapter 1: Introduction 1.4 ‐ About This Manual This section describes the formatting conventions and information contained in this manual. 1.4.1 ‐ Formatting Conventions This manual uses several formatting conventions to present information of special importance. Commands and other information that is new for the E Series PTUs include the “E” icon shown  here. Lists of items, points to consider, or procedures that do not need to be performed in a specific  order appear in bullet format: • Item 1 • Item 2 Procedures that must be followed in a specific order appear in numbered steps: 1. Perform this step first. 2. Perform this step second. Specific keyboard keys are depicted in square brackets and are capitalized, for example: [ESC]. If more  than one key should be pressed simultaneously, the notation will appear as [KEY1]+[KEY 2], for example  [ALT]+[F4]. Interface elements such as document titles, fields, windows, tabs, buttons, commands, options, and  icons appear in bold text. Menus and submenus have the notation Menu>Submenu. For example, “Select File>Save” means that  you should first open the File menu, and then select the Save option. Specific commands appear in standard Courier font. Sequences of commands appear in the order in  which you should execute them and include horizontal or vertical spaces between commands. This manual also contains important safety information and instructions in specially formatted callouts  with accompanying graphic symbols: WARNING: CAUTIONS ALERT YOU TO THE POSSIBILITY OF PERSONAL INJURY IF THESE  INSTRUCTIONS ARE NOT FOLLOWED. CAUTION: CAUTIONS ALERT YOU TO THE POSSIBILITY OF EQUIPMENT OR PROPERTY  DAMAGE IF THESE INSTRUCTIONS ARE NOT FOLLOWED. Note: Notes provide helpful information. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 8: Models

    PTU‐E46 User Manual 1.5 ‐ Models Each PTU‐E46 unit includes a model number that is located on the base of the unit. This number lists the  options present on that particular unit. Different options may require specialized instructions, and this  manual will refer to this section where necessary to ensure that you are following the appropriate direc‐ tions. The PTU‐E46 model number appears as follows: Figure 1‐1: PTU‐E46 Part Numbering 1.6 ‐ PTU‐E46 Package Contents Your PTU‐E46 package includes the fol‐ lowing items: • PTU‐E46 pan‐tilt unit (1) with external  controller (PTU‐E46) (2) • 7ft cable (PT‐CABLE‐CE or PT‐CABLE‐ CE‐W) (3) • RS232 cable (4) • User Manual (NS) • Command Reference Manual (NS) • CD containing the PTU Finder utility  (NS) • (Optional) AC/DC power supply (PT‐ PS‐INT30V‐NA or –EC) (5) Figure 1‐2: PTU‐E46 components Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 9: Related Documentation

    • (Optional) USB to RS485 adapter cable (PTU‐CONV‐USB‐RS485) (6) • (Optional) Alternate length controller cables (not shown) • (Optional) Software Development Kit (PTU‐SDK) (not shown) • (Optional) Side bracket (D46‐BKT‐ZSTD) (7) 1.7 ‐ Related Documentation The following additional documentation is available for your PTU‐E46 unit: • PTU‐E46 Configuration Guide: options and accessories ordering guide • PTU‐E46 Product Datasheet: product specifications • Pan‐Tilt E Series Command Reference Manual: command instructions 1.8 ‐ Additional Resources FLIR Systems, Inc. also maintains a technical support Web site with additional resources for customers in  the Support section at www.FLIR.com/MCS. Resources include electronic copies of user manuals, firm‐ ware downloads, 3D CAD models, technical notes, and other information. 1.9 ‐ Technical Support FLIR Systems, Inc. provides a range of technical support options: • Email: SBA‐ApplicationsEng@flir.com • Web: www.FLIR.com/MCS • Phone: (888)747‐3547 The preferred method of contacting Technical Support is via email, which helps ensure proper dispatch‐ ing and tracking to address your questions promptly. When contacting Technical Support, please provide the following information: • PTU model and configuration • Payload (Please include photos, if possible.) • Parameter settings • Description of issue/symptoms Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 10 PTU‐E46 User Manual This page intentionally left blank. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 11: 2 - Safety

    2 ‐ Safety 2.1 ‐ Overview This chapter contains important safety instructions. You must read, understand, and comply with all of  these safety instructions in order to protect both persons and property. The benefits of a safe installa‐ tion include increased usability, reliability, and reduced damage to the PTU, payload, and/or other prop‐ erty. 2.2 ‐ Safety Warnings and Cautions • PTU‐E46 installation and setup should be only be performed by qualified personnel. • The installation must comply with all applicable codes (such as building codes, marine safety codes,  etc.). • The installation must be free of obstructions throughout the entire range of pan‐tilt motion. When  planning the installation, make sure to take the payload into account to ensure that the PTU‐E46 and  payload remain unobstructed at all times. • All mounting methods and materials must be capable of supporting at least four times the combined  weight of the PTU‐E46, mounted payloads, and cabling. • Corrosion‐resistant hardware (such as stainless steel screws) must be used for all outdoor installa‐ tions.  • Do not install the PTU‐E46 in any location that exceeds the PTU‐E46’s environmental specifications. • Always incorporate a readily accessible power disconnect into the installation wiring. (See Sections  3.4 and 3.5.) • Removing power by disconnecting the power cable or cable harness is not recommended and can  result in damage to the system. • All service procedures must be performed by qualified service personnel in accordance with all appli‐ cable instructions. • If the PTU‐E46 is damaged, immediately remove power and contact FLIR Systems, Inc. • Only use replacement parts recommended by FLIR Systems, Inc. • Use caution when lifting the PTU‐E46 and/or payload. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 12 PTU‐E46 User Manual • Keep all persons and objects well away from the PTU‐E46’s panning and tilting radius with payload  installed. • Do not touch or otherwise handle the PTU‐E46 while in motion or if there is a possibility of motion.  Always remove power before servicing the PTU‐E46 and/or payload. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 13: 3 - Quick Start

    3 ‐ Quick Start The PTU‐E46 provides direct Ethernet and serial control for all motions. You may also use a joystick or  proprietary controller. This chapter helps you power up your PTU‐E46 and test direct communications from a host computer. 3.1 ‐ System Overview The PTU‐E46 includes an integrated controller that can be accessed using a Web/Ethernet interface. The  controller will also accept control commands from any host computer over a serial (RS‐232 or RS‐485)  connection. The basic connections are: • DC power • Pan‐tilt control via either Ethernet or RS232/485 serial connection The PTU‐E46 also allows payload pass‐through wiring that internally routes payload signals (payload  power, video, etc.) from a single stationary connector in the PTU‐E46 base to a single payload connector  that moves with your payload. Figure 3‐1: Pan‐Tilt System Overview You may control the PTU‐E46 from any host computer using either the built‐in Web interface or the  ASCII protocol described in the included Series Pan‐Tilt Command Reference Manual. The PTU‐E46 also  supports a binary protocol via a C Software Development Kit (PTU‐SDK) for high speed, hard real‐time  controls such as tracking. Drivers are also available using third‐party software packages such as LabVIEW  and digital video control systems. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 14: Setup Example

    PTU‐E46 User Manual 3.2 ‐ Setup Example Figure 3‐2 displays a typical PTU‐E46 setup: Figure 3‐2: Sample PTU‐E46 installation • In this example: • The PTU‐E46 unit (1) connects via the controller cable (2) to the PTU‐E46 controller, which uses the  optional RS‐485 to USB adapter cable (4) to connect to the host PC (5). The power supply (6) pro‐ vides DC power to the PTU‐E46 unit and controller.  CAUTION: ONLY MOVE THE PAN‐TILT AXES USING THE KNOBS MOUNTED ON THE PTU  MOTORS WHILE THE UNIT IS POWERED OFF. MANUAL ROTATION OF PAN‐TILT AXES  (CALLED BACKDRIVING) CAN DEGRADE UNIT PERFORMANCE AND ACCURACY. CAUTION: REMOVING POWER BY PULLING THE PLUG CAN DAMAGE THE PTU‐E46. 3.3 ‐ Basic Setup To perform a basic PTU‐E46 setup and installation: 1. Mount the PTU‐E46 securely to a lab bench, tripod, or other stable platform. Verify that there is  enough clearance around the unit. See Section 4.1 for detailed mounting instructions. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 15: Ethernet Connection

    Chapter 3: Quick Start 2. Attach one end of the included controller cable to the connector at the base of the PTU‐E46 unit,  and then attach the other end of the cable to the PTU‐E46 controller. CAUTION: DISCONNECTING THE CABLE WHILE THE PTU‐E46 IS POWERED ON CAN  DAMAGE THE UNIT. ALWAYS POWER DOWN THE PTU‐E46 BEFORE DISCONNECTING  THE CABLE. 3. Establish Ethernet or serial wiring to the PTU‐E46 as appropriate for your needs. ‐ Please see Section 3.4 for Ethernet/Web instructions. ‐ Please see Section 3.5 for serial/ASCII instructions. 4. Power on and test the PTU‐E46. 3.4 ‐ Ethernet Connection The PTU‐E46 contains a Web‐based interface that allows you to test and program various functions. This  interface is accessible via the Ethernet connection on the breakout cable. Note: You may use simultaneous Ethernet and serial connections. To connect, power on, and test the PTU‐E46 using the Ethernet connection and Web interface: 1. Connect one end of an RJ‐45 Ethernet cable to the PTU‐E46 controller, and then connect the other  end of the cable to the host computer, either directly or through a router/hub. 2. Connect a power source to the PTU‐E46, making sure to incorporate a readily accessible power dis‐ connect (such as a power strip) to allow safe power removal from the system. See Section 4.3. CAUTION: REMOVING POWER BY PULLING THE PLUG CAN DAMAGE THE PTU‐E46. 3. Ensure that the PTU‐E46 is clear to move in both axes (pan and tilt) without hitting any obstructions  before applying power. WARNING: HITTING AN OBSTACLE WHILE THE PTU‐E46 IS IN MOTION COULD CAUSE A  MOUNTING OR OTHER STRUCTURAL FAILURE THAT COULD RESULT IN INJURY OR  DEATH. 4. Power on the PTU‐E46. By default, the PTU‐E46 will begin a calibration sequence that will cause it to  move from its current position to the center (0) positions in both axes. 5. Launch a Web browser. The PTU‐E46 supports modern versions of the Microsoft Internet Explorer®,  Mozilla® Firefox®, and Google® Chrome® browsers with JavaScript enabled. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 16: Serial Connection

    PTU‐E46 User Manual 6. Run the PTU Finder utility from the CD included with your PTU‐E46 package. A list of the individual  PTU‐E46 units currently connected to the network and their corresponding IP addresses will appear  in the application window. Note: If you have simultaneous Ethernet and serial connections to a PTU‐E46 unit, you  may enter NI in the terminal to retrieve the IP address of the PTU‐E46 unit. 7. In your Web browser, navigate to the appropriate IP address (such as http://192.168.1.101).  A Web page appears when you are connected to the selected PTU‐E46 unit. The PTU‐E46 Web inter‐ face allows you to configure the network interface, configure various parameters, and control the  PTU‐E46. 8. Navigate to the PTU Control page. 9. Click the arrows to pan and tilt the PTU‐E46 and verify that it is working properly. Please refer to Section 6 for instructions on using the Web interface. 3.5 ‐ Serial Connection Note: You may use simultaneous Ethernet and serial connections. To connect, power on, and test the PTU‐E46 using the serial interface: 1. Connect the PTU‐E46 as follows: ‐ Attach one end of the RS‐232 cable to the PTU‐E46 controller. ‐ Attach the other end of the RS‐232 cable to a serial port on the host PC. Note: Alternatively, you may connect one end of an RS‐485 to USB converter to the PTU‐ E46 controller and the other end to a USB port on the host computer. Driver installation  should be automatic; if not, you may download a driver from http://www.ftdichip.com/ Drivers/VCP.htm. 2. Open a terminal program such as HyperTerminal® or TeraTerm®. Note: HyperTerminal is available with Microsoft® Windows XP® and previous versions.  You may download TeraTerm from http://ttssh2.sourceforge.jp/. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 17 ‐ no handshaking 4. Provide DC power to the PTU‐E46. You may use the factory AC/DC power supply (PT‐PS‐INT30V‐NA  or –EC). Alternatively, you may provide your own DC power source if appropriate, as described in  Section 4.3. CAUTION: USE AN APPROPRIATELY RATED POWER STRIP WITH SURGE PROTECTION  TO ALLOW SAFE POWER REMOVAL WHEN YOU ARE READY TO POWER DOWN. 5. Power on the PTU‐E46 by turning on the switch on the power strip. If power is working, the unit will  begin a self‐calibration and text will appear on your terminal identifying the unit’s configuration. 6. Test pan‐tilt operation by typing commands into your terminal program. The following command  sequence will familiarize you with basic PTU‐E46 operation: pp2500 * tp-900 * PS1900 * pp0 * This sequence: ‐ sets the pan axis to position 2500 ‐ sets the tilt axis to position ‐900 ‐ sets the pan speed to 1900 positions per second, and ‐ sets the pan position back home. 7. Power down the PTU‐E46 by turning off the switch on the power strip. 8. Mount and wire your payload (e.g. camera) on the PTU‐E46, as described in Section 4.8. Please see Appendix C.2.2 for an overview of the ASCII command syntax and a list of commonly used  commands. The Pan‐Tilt E Series Command Reference Manual contains complete command interface  instructions. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 18 PTU‐E46 User Manual This page intentionally left blank. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 19: 4 - Installation & Setup

    4 ‐ Installation & Setup This section describes proper mechanical and electrical PTU‐E46 installation. 4.1 ‐ Mounting the Unit The basic mounting pattern uses two #1/4‐20 socket‐head cap screws in a 0.75” (19.05mm) side by side  pattern. Both mounting screws must be used, and the mount must be strong enough to support the  combined load of the PTU‐E46 unit, payload, and additional forces exerted on the system (such as wind,  G forces, etc.). A good rule of thumb is that the mount must be capable of supporting at least four times  the combined weight of the PTU‐E46 and payload. For example, a mount for a PTU‐E46 with a 15 lb. pay‐ load must be able to support at least 104 lbs. WARNING: FAILURE TO USE BOTH MOUNTING SCREWS AND/OR TO SECURE THE PTU‐ E46 AND ITS PAYLOAD TO A SUFFICIENTLY STRONG MOUNTING CAN CAUSE THE  INSTALLATION TO FAIL. THIS CAN RESULT IN PERSONAL INJURY OR DEATH, AND/OR  DAMAGE TO THE PTU‐E46 UNIT AND/OR PAYLOAD. 1.721" ¼ ‐20 1.220" .475" .75" Figure 4‐1: Hole Mounting Pattern Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 20: Power Sources

    PTU‐E46 User Manual 4.2 ‐ Power Sources The PTU‐E46 requires an unregulated 12‐30VDC power source capable of 17 continuous peak watts. • For maximum PTU‐E46 performance, use the highest motor voltage within the allowable range. • For the quietest and smoothest PTU‐E46 operation, you can use a lower motor voltage, such as  24VDC. Alternative power sources that can supply at least 17W continuous can be used by attaching a 2.1/ 5.5mm coaxial connector cable to a suitable DC power source (e.g., battery power, vehicle power, or an  AC/DC converter). In order to achieve the highest pan‐tilt unit performance, use the highest motor volt‐ age within the allowable range. To achieve the quietest pan‐tilt operation, use a lower motor voltage  (e.g., 12VDC). Operation at 12VDC limits the highest unloaded pan‐tilt speed to about 2/3 the rated max‐ imum speed (i.e., 600°/second for the PTU‐E46‐17, and 60°/second for the PTU‐E46‐70). CAUTION: WHEN WIRING YOUR OWN POWER SOURCE, FAILURE TO COMPLY WITH  WIRING AND POWER SOURCE REQUIREMENTS DESCRIBED IN THIS MANUAL CAN  RESULT IN DECREASED UNIT PERFORMANCE OR DAMAGE NOT COVERED UNDER THE  LIMITED WARRANTY. Figure 4‐2: Power supply wiring If you are providing your own DC power source, then either: • The power source must never supply more than 3A of current. • You must add a 3A fast‐blow fuse in series with your DC power source. For example, when connecting to a vehicle battery or lighter plug, you must fuse the incoming DC  source. Failure to properly fuse your input power source could cause overloading of internal protection  devices, pose a safety hazard, or void product warranties. CAUTION: REMOVING POWER BY PULLING THE PLUG CAN DAMAGE THE PTU‐E46. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 21: Fusing

    Chapter 4: Installation & Setup 4.3 ‐ Fusing If you are using a DC power source that is capable of supplying current beyond the PTU‐E46 rated maxi‐ mums, you must add an appropriate fuse in series with the DC power source. For example, you must  fuse a connection made to a vehicle battery or lighter plug. WARNING: FAILURE TO PROPERLY FUSE THE PTU‐E46 POWER SOURCE COULD OVER‐ LOAD INTERNAL PROTECTION DEVICES AND CAUSE DEATH, PERSONAL INJURY, AND/ OR DAMAGE TO THE UNIT. 4.4 ‐ Interface and Host Settings The PTU‐E46 includes both an Ethernet connection and either RS‐232 or RS‐485 communications. You  may connect to your PTU‐E46 using either or both of these methods; the Web interface is only available  when using an Ethernet connection, and the terminal interface is only available when using a serial con‐ nection. 4.4.1 ‐ Ethernet Connection The PTU‐E46 Ethernet connection uses a standard Cat‐5 (RJ‐45) network cable. • You may connect the PTU‐E46 directly to a host computer or indirectly through a router, hub, etc. • The PTU‐E46 will either accept IP addresses from a DHCP server or select its own IP address if con‐ nected directly to the host computer. • You do not need a crossover cable. • If needed, you may use a coupling to extend the Ethernet connection on the breakout cable. Note: The Ethernet and serial interfaces may be connected simultaneously; however,  you should only use one interface at a time for command and control of the PTU‐E46. Connect, power on, and test the PTU‐E46 using the Ethernet connection and Web interface as described  in Section 3.4. 4.4.2 ‐ RS‐232 Electrical Connection PTU‐E46 units with RS‐232 communications have the following connections: • 25‐pin serial: ‐ TxD: Pin 2 (carries data from the PTU‐E46) ‐ RxD: Pin 3 (carries data to the PTU‐E46) ‐ GND: Pin 7 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 22: Rs-485 Electrical Connection

    DTR: Pin 4 ‐ DSR: Pin 6 • 8‐pin serial (Macintosh mini‐DIN): ‐ TxD: Pin 3 (carries data from the PTU‐E46) ‐ RxD: Pin 5 (carries data to the PTU‐E46) ‐ GND: Pin 4 ‐ DTR: Pin 1 ‐ DSR: Pin 2: Note: TxD and RxD assignments can vary depending on your host computer. If your ini‐ tial connection does not work, try using a null modem. Serial communication between the PTU‐E46 and your host computer should be set as follows: • Baud rate: 9600. You may adjust the baud rate using software commands. Please refer to the Pan‐ Tilt E Series Command Reference Manual for instructions. • Start bit: 1 • Data bits: 8 • Stop bit: 1 • Handshaking: off • XON/XOFF: not used 4.4.3 ‐ RS‐485 Electrical Connection PTU‐E46 units with RS‐485 communications have the following connections: • Duplex: full • Connections: Tx+, Tx‐, Rx+, and Rx‐ • Voltage: RS‐422 or RS‐485 levels Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 23: Initial Power-Up And Test

    • Baud rate: 9600. You may adjust the baud rate using software commands. Please refer to the Pan‐ Tilt E Series Command Reference Manual for instructions. • Start bit: 1 • Data bits: 8 • Stop bit: 1 • Handshaking: off • XON/XOFF: not used 4.5 ‐ Initial Power‐Up and Test This section describes how to power up and test your PTU‐E46 using either the Web or serial interface.  Test and verify all cable connections and connector wiring before power‐up. Note: Complete the initial installation and testing, then exercise the PTU‐E46 and famil‐ iarize yourself with its operations and commands before mounting your payload (such  as a camera). 4.5.1 ‐ Web Interface To test the PTU‐E46 using the Web interface, follow the procedure in Section 3.4 to connect the PTU‐ E46, power on the unit, and access the Web interface. The Web interface has the following pages: • PTU Config: Allows you to configure speed, acceleration, and power options. • Network: Allows you to configure the PTU‐E46 unit’s IP and MAC addresses. • PTU Control: Allows you to control the PTU‐E46. Please see Section 6 for more information about the Web interface. Use the PTU Control page (see Sec‐ tion 6.3) to test PTU‐E46 motion and exercise the unit. 4.5.2 ‐ Terminal Interface To test the PTU‐E46 using the serial interface: 1. Configure the RS‐232 or RS‐485 port on the host computer as described in Section 3.5. 2. Power up the PTU‐E46. A boot message will appear on your terminal screen and the unit will begin a  reset cycle. An asterisk (*) appears on your screen when the reset cycle is finished. If the PTU‐E46  did not reset properly, please refer to the troubleshooting instructions below. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 24: Payload Mounting

    PTU‐E46 User Manual 3. Please see Appendix C.2.3 for a list of basic commands, and the Pan‐Tilt E Series Command Refer‐ ence Manual for a complete list of commands and associated parameters and other usage instruc‐ tions. 4.6 ‐ Payload Mounting The PTU‐E46 payload bracket system can be configured in a number of ways to support a variety of pay‐ loads including cameras, lasers, antennas, and other equipment. Figure 3 shows all bracket configura‐ tions available for the PTU‐E46. WARNING: FAILURE TO FOLLOW ALL PAYLOAD MOUNTING INSTRUCTIONS COULD  RESULT IN A STRUCTURAL FAILURE THAT MAY RESULT IN DEATH, PERSONAL INJURY,  AND/OR DAMAGE TO THE UNIT. The following guidelines apply to all payload mounts: • The maximum payload mounting screw size is ¼”. • Always use washers, lock washers, etc. as appropriate. • If the PTU‐E46 is being mounted in an outdoor location, use corrosion‐resistant hardware (such as  stainless steel). • Apply thread locking compound to all screws, such as Loctite® 242, which is suitable for applications  that are field serviceable since it is easily removable with common hand tools and works with both  stainless and plated metals. Consider other compounds for high‐shock/vibration applications where  field service is not a concern. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 25: Side Bracket Attachment

    Chapter 4: Installation & Setup The PTU‐E46 allows the following bracket mounting options: Figure 4‐3: Bracketing Options  4.6.1 ‐ Side Bracket Attachment Please refer to the images on the following page when attaching the side bracket. The numbered call‐ outs in these images correspond to the numbered steps in the following procedure. To attach side  mounting brackets: 1. Verify that the PTU‐E46 has been powered on and allowed to reset, which places the mounting hub  in its “home” position (not shown). 2. Power off the PTU‐E46 (not shown). 3. Remove the 1/4” bolt from the center of the top bracket. 4. Remove the four socket head cap screws (not shown) securing the top bracket to the PTU‐E46 using  a 7/64” hex head drive. 5. Tilt and slide the top bracket to remove it from the PTU‐E46. 6. Remove the 6/32 x 3/16” stainless steel truss screw from the side of the PTU‐E46 (see images). 7. Insert the 1/4” x 3/8” bolt that you removed from the top bracket in Step 4 through any of the holes  in the side bracket, from the bottom. 8. Place two drops of thread locking compound (such as Loctite 242) in each of the four screw holes  that will secure the side bracket. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 26 PTU‐E46 User Manual 9. Lay the side bracket on top of the PTU‐E46, and then attach the side bracket using the four socket  head screws that you removed in Step 3, above (not shown). Torque these screws to 12 inch‐pounds. CAUTION: YOU MUST SECURE THESE SCREWS NOW IN ORDER TO ENSURE PROPER  PRELOADING. FAILURE TO DO THIS CAN DAMAGE THE PTU‐E46. 10. Insert 1‐2 drops of thread locking compound into the truss screw hole on the side of the PTU‐E46. 11. Insert the 6/32 x 3/16” stainless steel truss screw, and then tighten until finger tight. Next, torque the  screw to between 1 and 4 inch‐pounds. 12. Mount your payload onto the side bracket using the 1/4” bolt you inserted in Step 6, above, and then  mount the PTU‐E46 in a location that ensures adequate clearance for the payload throughout the  entire ranges of pan and tilt motion. 13. Reset the PTU‐E46 and ensure that the bracket moves properly throughout the entire range of  motion by testing in increments of 100 pan and tilt units to ensure that the payload does not strike  any portion of the PTU‐E46 or any other object or obstacle. CAUTION: USE THE H COMMAND IF THE PAYLOAD IS ABOUT TO STRIKE AN OSTACLE  TO IMMEDIATELY HALT THE PTU‐E46. Note: If you ordered your PTU‐E46 with a top bracket, the unit will arrive with the  bracket already attached. Figure 4‐4: PTU‐E46 side bracket mounting Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 27: Payload Attachment

    • Verify that the payload will clear the PTU‐E46 housing and all surrounding objects throughout the  entire range of motion. • The PTU‐E46 is rated for a maximum load of 6 lbs (PTU‐E46‐17) or 9 lbs (PTU‐E46‐70); however, load  distribution affects the actual weight that the PTU‐E46 can safely move. The amount of torque  needed to move a payload depends on a number of factors such as payload weight, distance from  the payload CG to the center of rotation, acceleration and speed settings, power levels, environmen‐ tal factors, etc. • The PTU‐E46 allows full control over acceleration, speed, and power levels. Mount your payload and  configure these parameters appropriately to ensure reliable operation. To attach and test your payload: 1. Mount your payload. Side mounting is preferable for heavy loads because this keeps the payload CG  closer to the tilt axis, thereby minimizing torque requirements. 2. Verify that the payload is securely attached to the payload bracket. 3. Move the PTU‐E46 tilt axis through its entire range to test its ability to carry the load. CAUTION: THE CG OF TOP‐MOUNTED PAYLOADS IS FURTHER FROM THE TILT AXIS AND  MAY REQUIRE MORE TORQUE THAN A SIMILAR SIDE‐MOUNTED PAYLOAD. ‐ If you are using the Web interface, open the PTU Control page and click the arrows to move the  PTU‐E46 through its full range of tilt motion, as described in Section 6.3. If needed, click Halt to  stop the PTU‐E46 immediately. ‐ If you are using the terminal interface, enter TN TX to query the tilt minimum and maximum  limits, then enter TP<min> A TP<max> to cycle the PTU‐E46 through its entire tilt range  (where <min> is the number returned by the TN query and <max> is the number returned by  the TX query). If needed, enter H to stop the PTU‐E46 immediately. WARNING: STOP THE PTU‐E46 IMMEDIATELY BY EITHER CLICKING HALT (WEB INTER‐ FACE) OR ISSUING AN H COMMAND (SERIAL INTERFACE) IF THE PAYLOAD IS ABOUT TO  COLLIDE WITH THE PTU‐E46 AND/OR ANOTHER OBSTACLE. A COLLISION COULD  CAUSE A STRUCTURAL FAILURE THAT MAY RESULT IN INJURY OR DEATH. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 28 PTU‐E46 User Manual If the load is too heavy or moving too quickly, the PTU‐E46 will lose synchronization, which will be  audible as a grinding sound from the PTU‐E46 motors. Stop the test immediately if this occurs, and  refer to Sections 5.3.2 and 5.3.3. This does not damage the PTU‐E46 but does indicate that the pay‐ load is not mounted and/or the PTU‐E46 is not configured correctly to move the payload. Note: Please refer to Section 5.3.2 for more information on configuring the PTU‐E46 for  heavier payloads. CAUTION: DO NOT PROCEED BEYOND THIS STEP UNLESS AND UNTIL THE PTU‐E46  PASSES THE TILT AXIS MOTION TEST. 4. Move the PTU‐E46 pan axis through its entire range to test its ability to carry the load. ‐ If you are using the Web interface, open the PTU Control page and click the arrows to move the  PTU‐E46 through its full range of pan motion, as described in Section 6.3. If needed, click Halt to  stop the PTU‐E46 immediately. ‐ If you are using the terminal interface, enter PN PP to query the pan minimum and maximum  limits, then enter PN<min> A PP<max> to cycle the PTU‐E46 through its entire tilt range  (where <min> is the number returned by the PN query and <max> is the number returned by  the PX query). If needed, enter H to stop the PTU‐E46 immediately. WARNING: STOP THE PTU‐E46 IMMEDIATELY BY EITHER CLICKING HALT (WEB INTER‐ FACE) OR ISSUING AN H COMMAND (SERIAL INTERFACE) IF THE PAYLOAD IS ABOUT TO  COLLIDE WITH THE PTU‐E46 AND/OR ANOTHER OBSTACLE. A COLLISION COULD  CAUSE A STRUCTURAL FAILURE THAT MAY RESULT IN INJURY OR DEATH. If the load is too heavy or moving too quickly, the PTU‐E46 will lose synchronization, which will be  audible as a grinding sound from the PTU‐E46 motors. Stop the test immediately if this occurs, and  refer to Sections 5.3.2 and 5.3.3. 5. If the PTU‐E46 passes the above pan and tilt axis load handling tests, you are ready to begin con‐ trolling your payload using the commands described in the Pan‐Tilt E Series Command Reference  Manual. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 29: 5 - Configuring & Programming

    5 ‐ Configuring & Programming This chapter describes how to configure and program your PTU‐E46. Note: You may also have a simultaneous Ethernet connection to the Web interface, as  described in Section 3.4. Follow the appropriate instructions to connect the PTU‐E46 to the host computer, power it on, and  access it via: • Web: Section 3.4. • Serial: Section 3.5. 5.1 ‐ Range of Motion The PTU‐E46 range of motion can be limited in the following ways (see XX on bext page): • Hard: A hard limit physically cannot be exceeded. A physical pin on the PTU impedes movement. • Factory: Factory limits are smaller than hard limits to prevent physical damage to the PTU‐E46 and/ or payload. • User: User limits are programmable limits that are smaller than hard limits and can be as large as fac‐ tory limits. The PTU‐E46 uses high‐precision optical limit sensors to determine the limits. It can also be equipped  with optional mechanical stops that will limit pan/tilt motion to preset limits. It is possible to set these  stops to allow overlapping limits, as shown in the image on the previous page. Note: If needed for your application, order optional mechanical stops with your PTU‐E46  because they are installed during manufacturing. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 30: Nodal Rotation

    PTU‐E46 User Manual Origin User Range Factory Range Hard Range Negative max. Positive max. Non-Overlapping, Overlapping Non-Continuous Range of Motion Range of Motion Figure 5‐1: Standard PTU‐E46 ranges of motion 5.1.1 ‐ Nodal Rotation The PTU‐D46 can be configured for standard or nodal (gimbal) rotation. Nodal rotation allows the payload to be  mounted at the center of rotation of both pan and tilt axes, which allows you to program payload movement as  pure rotation in both axes without translation. Figure 5‐2: Standard (left) and nodal (right) rotation Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 31: Default Limits

    Chapter 5: Configuring & Programming 5.1.2 ‐ Default Limits In the following image: • The positive pan axis direction is clockwise when looking down at the top of the PTU‐E46. • The positive tilt axis direction is clockwise when looking sideways at the PTU‐E46 with the motors  and connectors facing to the right. Figure 5‐3: Pan‐Tilt Default Factory Limits 5.2 ‐ Resolution and Step Modes The PTU‐E46 uses stepper motors that drive the unit through a gear reduction system. The internal con‐ troller allows stepper motor control in manual (½, ¼, and 1/8) or automatic step modes. The following  table lists the pan and tilt axis resolution in degrees. ½ STEP ¼ STEP 1/8 STEP PTU‐E46‐17 0.516° 0.258° 0.129° PTU‐E46‐70 0.0128° 0.0064° 0.0032° Note: Larger step modes increase torque and maximum speed vs. smaller step modes.  The PTU‐E46 includes an automatic stepping mode (auto‐step) that optimizes this trade‐ off for many applications. You may command the PTU‐E46 in 1/8 steps when in auto‐ matic stepping mode. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 32: User-Programmable Settings

    Manual for complete instructions. CAUTION: USE HIGH‐SPEED AND/OR HIGH‐POWER SETTINGS WITH CARE, PARTICU‐ LARLY WHEN MOUNTING A HEAVY AND/OR BULKY PAYLOAD. WARNING: FAILURE TO ADEQUATELY SECURE THE PTU‐E46 TO A MOUNTING THAT  CAN WITHSTAND THE FORCES APPLIED BY BOTH HIGH‐SPEED, HIGH‐POWER MOVE‐ MENT AND ENVIRONMENTAL FASCTORS SUCH AS VEHICLE MOVEMENT OR WIND CAN  CAUSE A STRUCTURAL FAILURE RESULTING IN INJURY OR DEATH 5.3.1 ‐ High‐Speed Operation  The following factors should be considered when planning high speed operation: • Load weight, weight distribution, and dynamics. ‐ Move the payload as close to the axis centers of rotation as possible.  Doing this will reduce the  torque required to move the payload and allow a higher top speed. ‐ Balancing the load, such as by using a counterweight or splitting the payload into two pieces can  also help significantly. • Desired upper speed limit. • Rate of acceleration. • The base (start‐up) speed. • Power supply voltage. Higher voltages within the permissible range significantly improve axis speed  and acceleration performance.  • In‐motion power modes. If the duty cycle is less than 20%, you may use high move power to increase  the top speed. • Multi‐axis dynamics. Simultaneously moving the tilt and pan axes affects the forces exerted on the  PTU‐E46. • Always begin high‐speed tests on each axis in isolation. Only perform simultaneous pan‐tilt move‐ ments once each individual axis is optimized. • The base speed is the PTU‐E46 minimum speed. In practice, the unit will instantly accelerate to this  speed. Setting a base speed can help speed up movement by eliminating a segment of acceleration  time. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 33: Heavy-Payload Operation

    Chapter 5: Configuring & Programming • Aggressive acceleration settings with heavy payloads can cause increased wear on the PTU‐E46. An example configuration string for high speed operations is: PA9000 PU6000 TA9000 PU6000 5.3.2 ‐ Heavy‐Payload Operation If the PTU‐E46 fails the initial load handling tests, you may be able to program it for higher‐power opera‐ tions. The speed and acceleration of a mechanical system depend on the inertial properties of the pay‐ load. The ability of the PTU‐E46 to successfully move the payload without losing synchronization  depends upon the inertial payload factors and their relationship to power supply voltage, unit speed,  acceleration, position, motor torque, etc. To increase payload capacity: Configure the PTU‐E46 for increased motor current and torque. If your move duty cycle is less than 20%,  you can set the Move Power to High (Web) or use the following serial commands: PPU2000 PA2000 PB60 TU2000 TA2000 TB60 %%1R600 You may also: • Move the payload CG closer to the PTU‐E46 tilt axis. See Section 4.8.2. • Use a higher‐voltage power source in the permissible range • Determine if the payload can be modified to lighten it. • Set the base speed to 0. • If the PTU‐E46 is having trouble resetting the tilt axis, try using user limits to reduce the tilt‐axis  range of motion. • Reduce speed and/or acceleration. Please refer to the Pan‐Tilt E Series Command Reference Manual for more information. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 34: Battery Powered Operation

    PTU‐E46 User Manual 5.3.3 ‐ Battery Powered Operation The PTU‐E46 can be battery powered. Battery‐powered applications must conserve as much power as  possible. The PTU‐E46 includes commands that control pan‐tilt motor power consumption both while  moving and when stopped. Please refer to the Pan‐Tilt E Series Command Reference Manual for more  information. CAUTION: ALWAYS USE A FUSE WHEN CONNECTING THE PTU‐E46 TO A BATTERY. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 35: 6 - Web Interface

    6 ‐ Web Interface This chapter describes how to configure and program your PTU‐E46 using the Web interface. Note: You may also have a simultaneous serial connection to a terminal, as described in  Section 3.4. Follow the instructions in Section 3.4 to connect the PTU‐E46 to the host computer and power it on,  obtain the IP address, and launch the Web interface in a browser window. If your PTU‐E46 includes the  optional ISM module, please refer to the ISM documentation. Note: Commands issued via the Web interface correspond to commands issued via the  serial interface. Please refer to the Pan‐Tilt E Series Command Reference Manual for a  complete list of serial commands. 6.1 ‐ PTU Configuration Page The PTU Config page appears when you click the PTU Config link in the top menu. To use this page: 1. Make your desired changes. 2. Click the appropriate Apply button to apply certain changes (see below). 3. Click the appropriate action button at the bottom of the page. This page allows you to view and configure the following options for your PTU‐E46: • General: The General section of the PTU Config page displays the following information: ‐ Firmware: The PTU‐E46 installed firmware revision. ‐ Model: The PTU‐E46 model number. ‐ Pan Resolution: Horizontal motion resolution, in degrees. This number varies depending on your  selected step mode (see below). Each unit of resolution equals one “position.” ‐ Tilt Resolution: Vertical motion resolution, in degrees. This number varies depending on your  selected step mode (see below). Each unit of resolution equals one “position.” Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 36 ‐ Acceleration: Pan and tilt accelera‐ tion and deceleration in positions  per second per second. The PTU‐ E46 will accelerate at this rate to  the selected speed, maintain this  speed as long as necessary, and  then slow back down at the same  rate. ‐ Base Speed: Speed the PTU‐E46  instantly accelerates to. ‐ Upper Speed: Maximum PTU‐E46  speed that can be commanded. ‐ Lower Speed: Minimum PTU‐E46  speed that can be commanded. Click Apply to make your desired  speed/acceleration changes on the  PTU‐E46. • Power Mode: The Power Mode section of the PTU Config page allows you to specify the following  power options for each axis: ‐ Move Power: Amount of power the PTU‐E46 uses when moving the payload. ‐ Hold Power: Amount of power the PTU‐E46 uses in order to hold the payload in a fixed position.  The following power settings are available for pan and/or tilt power: • Off: Setting the hold power to Off means that the PTU‐E46 motor(s) are completely off when the  payload is not moving in the selected axis or axes.  • Low: Setting the hold and/or move power to Low means that the PTU‐E46 motors draw lower power  while moving and/or holding. • Reg: Setting the hold and/or move power to Reg means that the PTU‐E46 motors draw normal  power while moving and/or holding. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 37 Half: Medium resolution. ‐ Quarter: High resolution. ‐ Eighth: Maximum resolution. This setting provides the greatest aiming accuracy. ‐ Auto: Internally switches between step modes for optimal movements, but all commands and  accuracy are in 1/8 step mode. Changing the step mode requires a calibration reset. Please see Section 5.2 for more information  about steps and fractional steps. • Limits: The Limits section of the PTU Config page allows you to specify the pan and tilt range of  motion for your PTU‐E46. Please see Section 5.1 for an explanation of limit types and a visual depic‐ tion of the PTU‐E46 range of motion. ‐ Factory: Checking the Factory radio button sets the PTU‐E46 range of motion to its factory  default. The range of motion appears below. ‐ User: Checking the User radio button allows you to program your own range of motion. The Min‐ imum and Maximum fields become editable, allowing you to enter your desired range for both  pan and tilt. ‐ Continuous Mode: The PTU‐E46 does not support this feature. Click the Apply button after setting your desired range of motion to program the PTU‐E46. • Action Buttons: The action buttons at the bottom of the PTU Config page allow you to perform the  following actions: ‐ Reset Factory: Clicking the Reset Factory button restores factory default speed, acceleration,  power, and limit settings to the PTU‐E46. This erases any user limits. ‐ Save Default: Clicking the Save Default button saves the changes you made on the PTU Config  page as the default settings for the PTU‐E46. ‐ Refresh: Clicking the Refresh button updates the PTU Config page with the values stored on the  PTU‐E46. ‐ Reset Axes: Clicking the Reset Axes button cycles the PTU‐E46 through a complete calibration  reset cycle. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 38 PTU‐E46 User Manual • Reprogramming: The Reprogramming section of the PTU Config page allows you to upload firm‐ ware to the PTUE46. CAUTION: REPROGRAMMING NEW FIRMWARE IN THE PTU‐E46 CAN DAMAGE THE  UNIT IF NOT DONE PROPERLY. ONLY REPROGRAM YOUR UNIT UNDER THE DIRECT  GUIDANCE OF FLIR TECHNICAL SUPPORT. • Dialogue: The Dialogue section of the PTU Config page displays information that can be useful when  debugging the PTU‐E46. 6.2 ‐ Network Page The Network page appears when you click  the Network link in the top menu. This  page allows you to configure the following  options for your PTU‐E46: • Host Name: Name of the PTU‐E46 unit.  If you have multiple PTU‐E46 units on  the network, you may enter a unique  name for the currently selected PTU‐ E46 unit to make reconnection faster. • MAC: Displays the unique Media  Access Control (MAC) address for the  PTU‐E46 unit. You may change this  address if necessary. • Automatic IP Address: Checking the Obtain IP address Automatically radio button allows the PTU‐ E46 to either accept IP information from a DHCP server (such as a router) or select its own IP infor‐ mation (if connected directly to a host computer). • Manual IP Address: Checking the Manual IP Address radio button lets you specify the following  information: ‐ IP Address: IP address for the PTU‐E46 unit. ‐ Subnet Mask: Subnet mask of the network the PTU‐E46 is connected to. After changing network information, click the appropriate action button at the bottom of the page: • Set: Clicking Set implements your changes but does not save them to the PTU‐E46.
  • Page 39 ‐ Halt: Clicking Halt immediately  stops the PTU‐E46 in its current  position. ‐ Small Arrow: Clicking a small arrow  moves the PTU‐E46 by either the  smaller position step size or at the  lower speed (see below). ‐ Big Arrow: Clicking a big arrow  moves the PTU‐E46 by either the  larger position step size or at the  higher speed (see below). • Speed/Position selection: Check the  appropriate radio button to control the  PTU‐E46 by Position (the unit will move  by the selected amount when an arrow  is clicked) or Speed (the unit will accel‐ erate up to the selected speed when an  arrow is clicked, and will continue mov‐ ing at that speed until the arrow is  released). • Set Arrow Step Size: The Set Arrow Step Size fields allow you to specify either how many positions  the PTU‐E46 will move each time an arrow is clicked (if you selected Position), or how fast it will  move (if you selected Speed). ‐ Big: The Big number specifies either the number of positions the PTU‐E46 will move each time  you click a big arrow (if you selected Position) or the number of positions per second the PTU‐ E46 will move (if you selected Speed). ‐ Small: The Small number specifies either the number of positions the PTU‐E46 will move each  time you click a small arrow (if you selected Position) or the number of positions per second the  PTU‐E46 will move (if you selected Speed). • Status: The Status section of the PTU Control page displays the PTU‐E46 position and speed in real  time. Click the appropriate link to see this information in Degrees or Positions. Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 40 PTU‐E46 User Manual ‐ Position: Pan and tilt location of the PTU‐E46 in degrees or positions. ‐ Speed: Pan and tilt speed of the PTU‐E46 in degrees or positions per second. ‐ Start/Stop: Clicking the Start/Stop button toggles updating the PTU‐E46 status on and off. • Set Position: The Set Position section of the PTU Control page allows you to manually enter position  and/or speed information. Please see Section 5.1 for an explanation of limit types and for a visual  depiction of the PTU‐E46 range of motion. ‐ Speed: Enter your desired pan and/or tilt speeds in the Speed fields. ‐ Position: Enter your desired pan and/or tilt position in the Position fields. Click the Apply button to move the PTU‐E46 to the specified position at the specified speed. Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 41: A - Electrical Specifications

    A ‐ Electrical Specifications This Appendix describes the base connector and host computer wiring. In general: • TX lines carry data from the PTU‐E46. • RX lines carry data to the PTU‐E46. 8‐pin serial  25‐pin serial host  9‐pin serial host  PTU‐E46 base  (Macintosh mini‐ connector connector connector DIN) host connector Pin 2 Pin 2 Pin 3 Pin 2 Pin 3 Pin 3 Pin 5 Pin 3 Pin 7 Pin 5 Pin 4 Pin 5 Pin 20 Pin 4 Pin 1 Pin 4 Pin 6 Pin 6 Pin 2 Pin 6 A‐1 Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 42 PTU‐E46 User Manual This page intentionally left blank. A‐2 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 43: B - Mechanical Drawings

    B ‐ Mechanical Drawings The PTU‐E46 can use side and/or top payload mounting brackets. This Appendix describes the payload  mounting patterns for the different brackets and displays the PTU‐E46 unit dimensions. B.1 ‐ Payload Mounting Pattern The following images display the dimensions and mounting patterns for both the top and side brackets. B‐1 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 44: Ptu-E46 Dimensions

    PTU‐E46 User Manual B.2 ‐ PTU‐E46 Dimensions This image displays the PTU‐E46 dimensions. B‐2 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 45: Ptu-E46 Controller Dimensions

    Appendix B: Mechanical Drawings B.3 ‐ PTU‐E46 Controller Dimensions his image displays the PTU‐E46 controller dimensions. B‐3 Copyright 2014, FLIR Commercial Systems, Inc.
  • Page 46 PTU‐E46 User Manual This page intentionally left blank. B‐4 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 47: C - Networking

    C ‐ Networking This section describes the basic installation and setup steps required to network your pan‐tilt units. C.1 ‐ Ethernet To connect multiple PTU‐E46 units to a single host computer via Ethernet: 1. Plan the physical placement of each PTU‐E46 and the host computer. 2. Connect each PTU‐E46 to your network using the Ethernet connection on each unit. 3. On the host computer, run the PTU Finder utility to locate the PTU‐E46 unit IP addresses. 4. Launch a Web browser and point it to the IP address of the unit you want to connect to. You may  open multiple browser windows/tabs to connect to multiple units at once. Please see Section 3.4 for more information about connecting to a PTU‐E46 using the Web interface. C.2 ‐ Serial You may connect up to 127 PTU‐E46 units to a single host computer port. The host computer can then  address each connected PTU‐E46 as if it were the only unit on the network. This makes it easy to migrate  code developed for a single PTU‐E46 to a network of PTU‐E46 units controlled by one host computer. To connect multiple PTU‐E46 units to a single host computer via serial: 1. Assign a unique network ID number to each PTU‐E46. 2. Connect the PTU‐E46 units and host computer to the serial network. 3. Test the configuration by addressing each PTU‐E46 by its unit ID and issuing commands and queries. C‐1 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 48: Serial Networking Connections

    PTU‐E46 User Manual C.2.1 ‐ Serial Networking Connections Multiple PTU‐E46 units can be networked and connected to the host computer’s RS‐232 port. All net‐ work communications use RS‐485, meaning that you must have an RS‐232 to RS‐485 adapter if the host  computer does not directly support full‐duplex RS‐485 I/O. The host computer functions as the network  host, meaning that its TX and RX lines define the directions of data traffic flow. Each PTU‐E46 on the net‐ work is a client that communicates with the host using a full‐duplex connection. Figure C‐1: PTU Network Configuration When making your own data cables, FLIR Systems, Inc. recommends using a good quality twisted pair  cable with about 100Ω impedance, which provides good noise immunity for RS‐485 connections. The following RS‐232 to RS‐485 converters are recommended: • ATEN IC‐485S • Moxa A50 Both adapters require a flipped RJ‐12 connector (such as a standard phone cord). Terminate the serial network by placing 120 Ω 1% resistors between the RS‐485 Transmit+/Transmit‐  (Tx+/Tx‐) and Receive+/Receive‐ (Rx+/Rx‐) wires at each end of the network, as shown in Figure 5. C‐2 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 49: Ascii Command Syntax

    • Command: PP<position><delim> sets the desired absolute pan position. • Query: PP<delim> returns the current absolute pan position. Commands and queries return results that display on the terminal screen, as follows: • A successfully executed command displays * on the terminal screen. • A successfully executed query displays <QueryResult> (where <QueryResult> is the result  of the query you just executed). • A failed command displays! <ErrorMessage> (where <ErrorMessage> describes the error  encountered). • A pan axis limit hit asynchronously displays !P. • A tilt axis limit hit asynchronously displays !T. This sample command sequence pans the PTU‐E46 to the left, waits, and then pans it back to the right: PP-2500 * PP * Current Pan position is -2500 PP2500 * PP * Current Pan position is 2500 C‐3 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 50: Serial Command List

    Query limit status Maximum pan position Enable limits Minimum tilt position Disable limits Maximum tilt position User limits POSITION DESCRIPTION DESCRIPTION Pan position Pan resolution Tilt position Tilt resolution Pan offset Tilt offset SPEED DESCRIPTION DESCRIPTION DESCRIPTION Pan speed Pan acceleration Pan upper speed Tilt speed Tilt acceleration Pan lower speed Pan speed offset Pan base speed Tilt upper speed Tilt speed offset Tilt base speed Tilt lower speed MISCELLANEOUS DESCRIPTION Await Reset Restore factory defaults Halt. C‐4 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 51: D - Troubleshooting

    D ‐ Troubleshooting This appendix presents common mechanical, power, and networking challenges and resolutions, and  also provides information about contacting FLIR Technical Support. D.1 ‐ Mechanical After powering on, the PTU‐E46 stops moving with a grinding noise. • If you have a payload attached: ‐ The payload may be too heavy. Try moving the payload closer to the center of rotation of the  affected axis and/or reducing the payload weight. ‐ The movement settings may be too aggressive. Reduce the upper speed limit and/or accelera‐ tion. • If you do not have a payload attached, contact FLIR Technical Support. D.2 ‐ Networking Unable to determine the PTU‐E46 IP address to access the onboard Web page. • If you are running Windows, use the PTU Finder tool included on the CD that shipped with your PTU‐ E46. • If you are not running Windows, attach a serial device to the PTU‐E46 host port and then issue the  NI command to query the IP address of the PTU‐E46. PTU‐E46 Web page controls are sluggish. • Adjust the speeds and/or step size by clicking the Set Arrow Step Size or Set Arrow Speed headers in  the PTU Control Web page, as described in Section 6.3. • Try closing other programs on your computer to free up resources. C‐1 Copyright 2014, FLIR Commercial Systems, Inc.

  • Page 52: Technical Support

    PTU‐E46 User Manual Unable to establish serial communications with the PTU‐E46. • If you are using RS‐232: ‐ Make sure that the PTU‐E46 is equipped with RS‐232 communications at the port you are using.  Units with PL01 wiring have RS‐232 at the base, while units with PL02 wiring have RS‐232 at the  payload port. ‐ Try using a null‐modem adapter. ‐ If you are using a laptop, make sure that it is plugged in. RS‐232 will not work if the PTU‐E46 and  host computer grounds are too far apart. ‐ Verify that the RS‐232 port is working using a loop‐back adapter. If you do not have a loop‐back  adapter, connect pins 2 and 3 of the DB‐9 RS‐232 connector. Any characters typed into the serial  terminal should be echoed back when the loop‐back adapter is attached. • If you are using the RS‐232 to RS‐485 adapter provided by FLIR Systems, Inc: ‐ Set the switches to T RxON and DCE. ‐ Make sure the adapter is powered. ‐ Try using a null‐modem adapter ‐ If you are using a laptop, make sure that it is plugged in. RS‐232 will not work if the PTU‐E46 and  host computer grounds are too far apart. ‐ Verify that the RS‐232 port is working using a loop‐back adapter. If you do not have a loop‐back  adapter, connect pins 2 and 3 of the DB‐9 RS‐232 connector. Any characters typed into the serial  terminal should be echoed back when the loop‐back adapter is attached. D.3 ‐ Technical Support FLIR Systems, Inc. provides a range of technical support options: • Email: SBA‐ApplicationsEng@flir.com • Web: www.FLIR.com/MCS • Phone: (888)747‐3547 The preferred method of contacting Technical Support is via email, which helps ensure proper dispatch‐...

  • Page 53: E - Regulatory & Warranty Information

    E ‐ Regulatory & Warranty Information E.1 ‐ Regulatory Information Electromagnetic Interference (EMI) is any signal or emission, either radiated in free space or conducted  along power or signal leads, that endangers the function of a radio navigation or other safety service or  that seriously degrades, obstructs, or repeatedly interrupts a licensed radio communications service. Class A Class A equipment has been tested and found to comply with the limits for a Class A digital device, pur‐ suant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against  harmful interference in a commercial environment. This equipment generates, uses, and can radiate  radio frequency energy and, if not installed and used in accordance with the instructions, may cause  harmful interference to radio communications. However, there is no guarantee that interference will not  occur in a particular installation. Operation of this equipment in a residential area is likely to cause  harmful interference, in which case the user will be required to correct the interference at his/her own  expense. FLIR PTU‐E46 pan‐tilt devices using a cable length of 7’ or less, and using the PT‐PS‐INT30V power supply  have been tested to comply with FCC Class A requirements. Full compliance in systems using a 3’ motor  cable requires an external direct connection from either the controller or the PTU head to earth ground. Caution: Changes or modifications of this equipment not expressly approved by manufacturer could  result in violation of Part 15 of the Federal Communication Commission’s rules. The FCC has prepared  the following booklet: “How to Identify and Resolve Radio‐TV Interference Problems.” It is available from  the US Government Printing Office, Washington DC, 20402. Stock Number 004‐00‐00345‐4. FCC Notice According to 47CFR, Parts 2 and 15, Subpart B Class A:  This device complies with FCC Part 15, Subpart B Class A of the FCC Rules. Operation is subject to the fol‐ lowing two conditions: (1) This device may not cause harmful interference, (2) This device must accept  any interference received including interference that may cause undesired operations. CE Notice This is a Class A product. In a domestic environment, this product may cause radio interference, in which  case the user may be required to take adequate measures.  C‐1 Copyright 2014, FLIR Commercial Systems, Inc.
