Summary of Contents for Luceat 320.SIS.VDIP202S004P

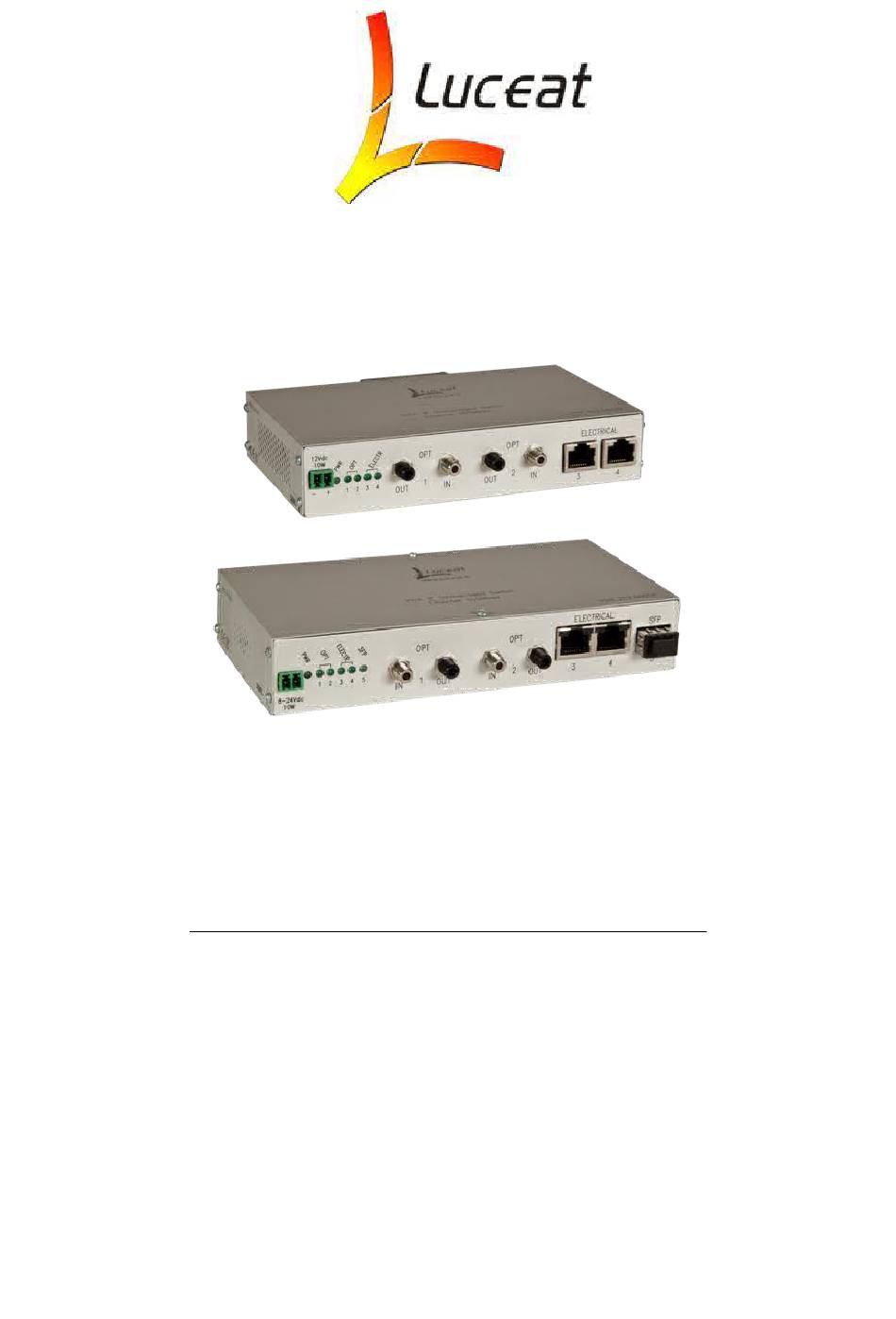

- Page 1 MANUALE PER L'UTENTE / USER'S MANUAL VIDA IP UNMANAGED SWITCH 2X100MBPS PORTS 320.SIS.VDIP202S004P VIDA IP UNMANAGED SWITCH 2X100MBPS + SFP 320.SIS.VDIP202S004S...
- Page 2 ITALIANO ATTENZIONE! Prima di procedere all'installazione e alla messa in funzione del dispositivo, è indispensabile leggere attentamente le istruzioni del presente manuale. Con riserva di eventuali modifiche tecniche...
- Page 3 FIGURE DI RIFERIMENTO 1 – Presa di alimentazione 2 – Led di accensione 3 – Led di segnalazione porte ottiche (OPT) ed elettriche (ELECTR) 4 – Led di segnalazione uplink SFP 5 – Porte Ottiche 6 – Porte elettriche RJ45 7 –...
- Page 4 Attenersi scrupolosamente alle norme di sicurezza, alle avvertenze e alle precauzioni indicate. Un impiego corretto e consapevole dello prodotto consentirà di utilizzare per molti anni e nella massima sicurezza uno strumento affidabile. Grazie ancora per aver acquistato un dispositivo Luceat SpA. CONSERVARE IL PRESENTE MANUALE PER POTERLO CONSULTARE IN SEGUITO I VANTAGGI DELLA FIBRA PLASTICA LITEWIRE Questo Switch Ethernet funziona su fibra plastica LiteWire.
-
Page 5: Specifiche Tecniche
SPECIFICHE TECNICHE Manifattura Made in Italy Certificazione EMC 2004/108/CE Grado di protezione IP20 Velocità di trasmissione elettrica 10/100 Mbps Velocità di trasmissione ottica 100 Mbps Velocità di trasmissione uplink SFP 1000 Mbps Standard Ethernet IEEE 802.3 Distanza di trasmissione porta ottica 100M 10 ~ 100m Regolazione del guadagno Automatica (AGC) 8-24VDC... -
Page 6: Installazione Del Dispositivo
La crimpatrice per connettori FSMA deve avere un diametro di crimpaggio esagonale di 3mm. Nel caso si utilizzi la crimpatrice Luceat SMAT.001.M22M, adoperare il foro da 0.122”. 4° Fase: Lucidatura della fibra Al fine di eliminare le eventuali microlesioni provocate dal taglio del cavo, eseguire un passaggio su carta abrasiva 1.000,... - Page 7 OPT IN remoto. Collegare le porte ottiche di interesse ad un dispositivo remoto compatibile (media converter o switch Luceat); come indicato nel paragrafo precedente, i connettori ottici F- SMA devono essere bloccati avvitando i connettori al dispositivo. Al termine della connessione, se anche il sistema remoto è acceso, il led di segnalazione di stato in corrispondenza della porta ottica selezionata si accenderà.
- Page 8 Dopo aver inserito il transceiver scelto all'interno dello slot SFP, aver collegato il cavo (fibra ottica multimodale, fibra ottica monomodale o cavo elettrico in funzione del transceiver scelto) ed aver alimentato il dispositivo remoto, il led SFP (4), si accenderà. Questo LED funziona come gli altri indicatori di stato delle porte, quindi rimarrà...
- Page 9 ACCESSORI CORRELATI La gamma di prodotti Luceat comprende i seguenti accessori, utili all'installazione dei dispositivi funzionanti su fibra plastica LiteWire: 420.ACC.SMAC001M022M Connettori F-SMA metallici a crimpare (confezione da 10pz.) 420.ACC.PUCK001M022M Disco inox (puck) per rimozione imperfezioni 420.ACC.SMAA001M022M Adapter per giunzioni 420.ACC.SMAT001M022M...
-
Page 10: Risoluzione Dei Problemi
RISOLUZIONE DEI PROBLEMI 1. Il sistema non si accende (LED POWER-ON (2) spento): a) Verificare che la tensione in uscita dall'alimentatore sia compatibile con il dispositivo (tensione compresa fra 8 e 24Vcc per la versione con SFP, 12Vcc per la versione standard) b) verificare che l'alimentatore scelto sia in grado di erogare i 10W richiesti dal dispositivo, qualora l'alimentatore indichi solo i mA erogati e non la potenza,... - Page 11 Verificare i connettori sulla fibra. ➔ Verificare le lunghezze delle tratte in fibra plastica siano all'interno del range di ➔ funzionamento; d) - Sia i LED del porte ottiche che quelli delle porte elettriche lampeggiano Verificare che i dispositivi connessi allo switch siano configurati in auto- ➔...
- Page 12 Compilare il report relativo ai problemi presentati dal prodotto (pag. 16), includendo – maggiori dettagli possibili al fine di abbreviare i tempi di riparazione. Inviare il prodotto a Luceat SpA, completo di report, descrizione del problema, – indirizzo per il reinvio del prodotto e recapito telefonico.
- Page 13 REPORT PROBLEMATICHE DI PRODOTTO LUCEAT UNMANAGED SWITCH SU FIBRA PLASTICA LITEWIRE Azienda Cliente Persona di riferimento Tel: Fax: Email: Data: Numero di serie: ____________________________ (vedere etichetta void sul lato del dispositivo o scatola di imballo) Descrizione del problema: Riportare la descrizione più dettagliata possibile del problema presentato dal prodotto, indicando anche eventuali messaggi di errore.
-
Page 14: Informazioni Agli Utenti
Sistemi Collettivi che hanno il compito di organizzare e gestire sistemi di raccolta dei RAEE provenienti dai nuclei domestici. Luceat S.p.A. ha scelto di aderire a Consorzio Re.Media, un primario Sistema Collettivo che garantisce ai consumatori il corretto trattamento e recupero dei... - Page 15 ENGLISH WARNING Read this manual carefully before operating the device, and keep it available for further reference. Technical data may change at any time and without prior notice...
-
Page 16: Reference Illustrations
REFERENCE ILLUSTRATIONS 1 – Power 2 – LED Power On 3 – Status LEDs for Optical (OPT) and Electrical (ELECTR) ports 4 - Status LED for SFP port 5 - Optical ports 6 – Electrical ports RJ45 7 – SFP Slot (Optional) - Page 17 THANK YOU FOR BUYING A LUCEAT DEVICE This device has been manufactured and tweaked by Luceat SpA based on the standards and requirements which make the appliance reliable, easy to operate and safe. If maintenance of the unit is carried out properly, the product will last several years offering the highest performance in condition of safety.
-
Page 18: Technical Specifications
TECHNICAL SPECIFICATIONS Manufacture Made in Italy Certification EMC 2004/108/CE Protection level IP20 Electric transmission speed 10/100 Mbps Optical transmission speed 100 Mbps Uplink transmission speed 1000 Mbps Ethernet Standard IEEE 802.3u Optical port transmission distance 10 ~ 100m Gain Control Automatic (AGC) 8-24VDC (SFP Version) -
Page 19: Opening The Package
OPENING THE PACKAGE Take the device and the accessories carefully out of the package. Check the presence of every item mentioned in the list of accessories. Check the device carefully and make sure it has not been broken or damaged in any way during transportation. -
Page 20: How To Install The Device
The FSMA connector cannot be crimped directly over the optical fiber. The crimping tool for the FSMA connector must have a hexagonal crimping diameter of 3mm. case Luceat crimping tool SMAT.001.M22M, choose the 0.122” hole. 4° Step: Fiber final polish To remove micro injuries resulting from the cable cut, you should polish it with a 1,000 sand paper. - Page 21 OPT OUT and to the remote OPT IN. After connecting one of the optical ports of the switch to remote devices compatible with it (i.e. media converter or switch by Luceat), the F-SMA optical connectors must be screwed into the media converter.
-
Page 22: Related Accessories
RELATED ACCESSORIES uceat provides the following accessories for completing the installation of devices over LiteWire: SMAC.001.M22M e HFBR5411052P F-SMA metal connectors and HFBR to be crimped (10 pieces per pack) 420.ACC.PUCK001M022M Stainless steel disc (puck) to remove imperfections. 420.ACC.SMAT001M022M Crimping tool for connectors F-SMA HEX 3.0mm 420.ACC.STRP008T018A Automatic cable stripper 420.ACC.SMAK001M022M... - Page 23 A DIN rail mounting bracket is available for mounting the system both upright or horizontally as indicated below. Upright mounting to DIN rail Horizontal mounting to DIN rail...
-
Page 24: Troubleshooting
TROUBLE SHOOTING 1. Switch does not switch on (LED POWER (2) is off): a) check that power supply is correct, in case of SFP version the voltage must be between 8 and 24VCC, in case of the standard version the voltage must be 12VCC with the polarity indicated on the connector.. - Page 25 d)– Both the LEDs of the optical ports and of the electrical ports flash check that the device connected to the switch are configured in auto- ➔ negotiation; check that the devices connected have IP addresses and sub-net masks ➔ compatible;...
-
Page 26: How To Return The Product
• many details as possible in order to repair the product in a short time. Send the product to Luceat SpA, with the complete report, trouble description, • address where the product should be sent back and a phone number for further contact. - Page 27 REPORT OF PROBLEMS WITH THE PRODUCT LUCEAT UNMANAGED SWITCH OVER PLASTIC FIBER LITEWIRE Customer Company Person to contact: Tel: Fax: Email: Date: Serial number: ____________________________ (See void label or package box) Trouble report: The description of the problem should be as clear as possible to avoid misunderstanding.
- Page 28 DICHIARAZIONE DI CONFORMITA' Declaration of conformity No.: 002/2010 Luceat S.p.A. Via A.Canossi, 18 25030 Torbole Casaglia (BS) dichiara qui di seguito che il prodotto declares under its responsibility that the product VDIP.202.S005P VDIP.202.S004P (VIDA IP Unmanaged Switch Ethernet 100 Mbps risulta in conformità...
- Page 29 DICHIARAZIONE DI CONFORMITA' Declaration of conformity No.: 002/2010 Norme, o parti di esse, utilizzate per la presente dichiarazione di conformità: Standards, or their sections, used for this declaration of conformity Norma Anno Titolo Standard Year Title EN 55022 2006 Apparecchi per la tecnologia dell'informazione 2007 Caratteristiche di radiodisturbo –...
- Page 30 Luceat SpA Via A.Canossi, 18 25030 Torbole Casaglia (BS) - Italy Email: info@luceat.it www.luceat.it...
