Cyberview3020

Smart PTZ Battery Camera

Solar Recharging Kit

User manual

Table of Contents

Need help?

Do you have a question about the Cyberview3020 and is the answer not in the manual?

Questions and answers

Summary of Contents for Gyration Cyberview3020

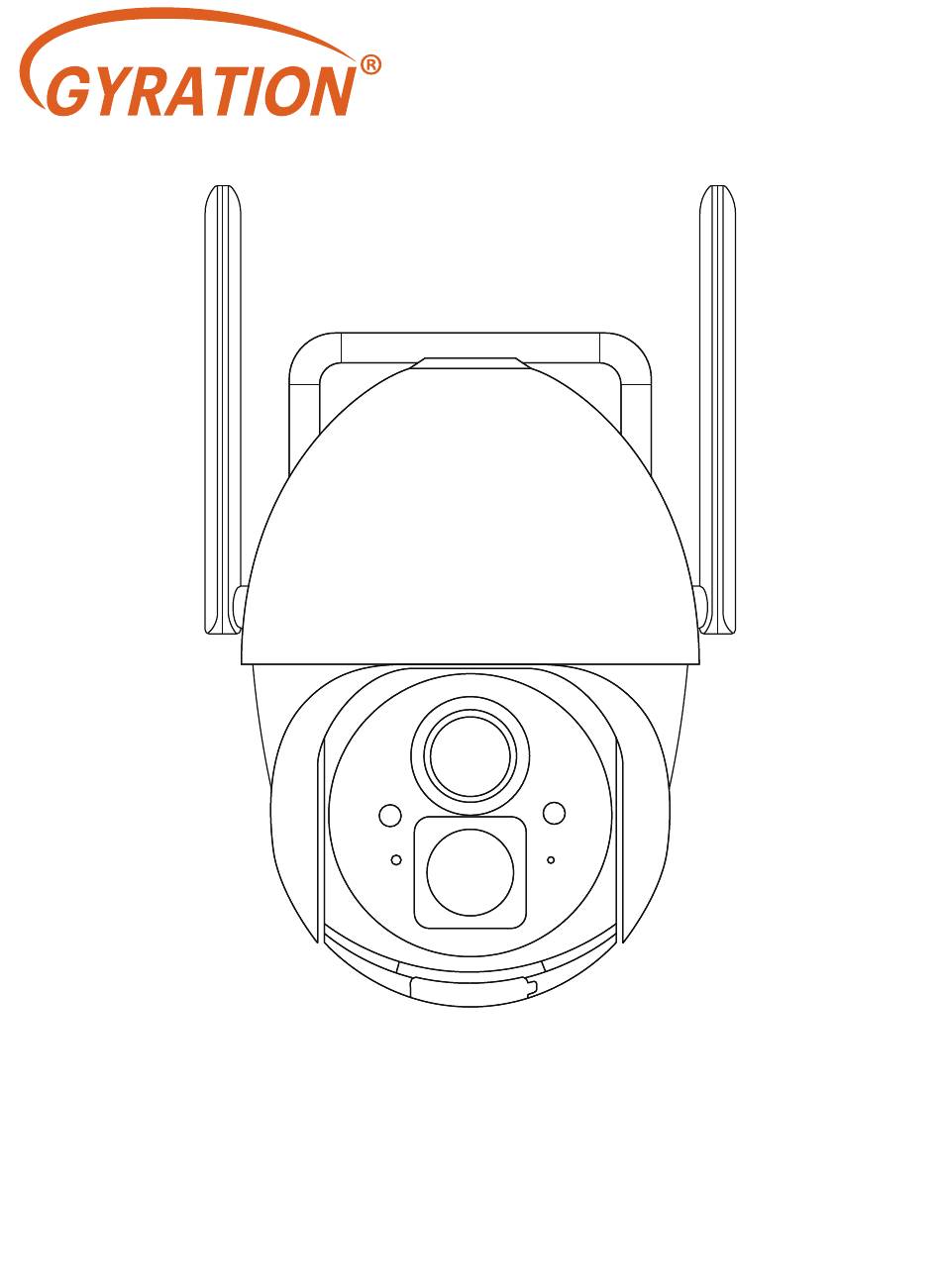

Page 1 Cyberview3020 Smart PTZ Battery Camera Solar Recharging Kit User manual...
Page 2: Packing List
Packing list Camera: Solar panel: 1. Camera ×1 1. Solar Panel ×1 2. Bracket ×1 2. Mounting bracket ×1 3. Mounting kit ×1 3. Mounting adapter ×1 4. USB charging cable ×1 4. Screws ×4 5. Operation instruction ×1 5. Wall Anchors ×3 6.
Page 3: Product Appearance
Product appearance Wi-Fi antenna Cover cap (1/4” Screw hole) Lens Infrared light Spotlight Microphone Indicator light Human body infrared sensor Solar panel Mounting bracket...
Page 4 Micro-USB Port Reboot button Power button Micro-SD card slot...
Page 5: Quick Start
Quick start The wireless smart battery camera supports battery powered supply and AC-powered supply. 1. Download and install the App The wireless smart battery camera supports Android and iOS App. For your best experience, please scan the QR code below with your mobile phone, install the app, and follow the instruction to complete the user registration.
Page 6 Power on/off and network conﬁguration Long press the power button for 3s to power on/off the device. Double click the power button to enter the network conﬁguration mode after the prompt tone. When connecting the camera for the ﬁrst time, use the App and follow the instruction to conﬁgure the camera network.
Page 7 Bind the camera 1) Click the "Add Now" button in the app, press and hold the camera switch button for 3 seconds to turn on the camera, and the app will automatically search for devices that are on and not bound. Select the device you want to bind in the search results for the next step.
Page 8 Please make sure that the Wi-Fi meets the requirements, click Next after completion, and the app can try to connect the camera to the Wi-Fi. 3) After a while, the camera will play a sound indicating that the connection is successful. At this point, please set a name for the camera on the app and select the location where you want to place the camera.
Page 9 Possible problems with binding: When you hear the "Wi-Fi Password Error", please check whether the Wi-Fi password you entered in the App is correct. When you hear the "Authentication error", please ensure that your Wi-Fi network is not an enterprise-level network, and the device supports only the network with the security level below WPA-2.
Page 10: Install The Camera
Install the camera You can place the camera on a shelf or other surfaces to use, or you can install it on a wall to use. (1) Select a good spot for your camera Select a good spot for your camera, please install the camera in a position where its view is not blocked and ensure that it is within the coverage of the WiFi network.
Page 11 Recommended height about 6 ft For outdoor use, please install the camera upside down to maximize the waterproof performance and the human body infrared sensor' s effectivity. (2) Install the bracket 1) Fix the bracket Fix the bracket to the desired location. You can directly place the bracket on a ﬂat surface or ﬁx it to a wall by screws.
Page 12 2) Fix the camera Put the product on the bracket from top to bottom until the trigger spring catches and locks; to disassemble, please press the button on the right side of the product ﬁrst, and then take the product out of the bracket from bottom to top.
Page 13: Install The Solar Panel
Install the solar panel There are 2 ways to install the solar panel 1) On the wall: First loosen the locking screw. Then by turning the rod connected to the panel, set it towards the sunlight and ﬁnally, when the panel is in the right direction, tighten the locking screw.
Page 14 Solar panel’s angle can be adjusted up and down up to 90°. Tip:After the installation is complete,please check that all locking mechanisms are tightly secured. ° How to position your solar panel Find the area that gets the most direct sunlight throughout the Angle the solar panel upward 30°.
Page 15 2) On top of the camera: First, remove the cover cap on top of the PT Camera. Then tighten the base screw on top. Connect the solar panel to the adjustable rod and ﬁnally connect it to the base through the locking cap. Adjustable rod Locking cap Mounting adapter...
Page 16 Share the camera When you need to view the camera with other family members or friends, you can use this function. Only the administrator whose account is bound with the camera for the ﬁrst time can share and set the device. Other members can only view the live or playbacks of the device.
Page 17: Charge The Camera
Charge the camera App will remind you to charge your camera when the battery is low. Please use the Micro USB cable to plug into the 5V/1.5A charging adapter to charge the camera. During charging, the camera's indicator light is solid yellow, and when the camera is fully charged, the indicator light will turn into solid green.
Page 18: Indicator Light Status
Indicator light status Mode Status Working mode Blue Sleep mode Charging mode Yellow Fully charged mode Green Product speciﬁcation Item Speciﬁcation Field of view 96° horizontal, 56° vertical Image resolution 2304 X 1296 Video bit rate Adaptive Storage media Micro SD card (Up to 128GB) Rotation Angle 355°...
Page 19: Firmware Upgrade
Firmware upgrade When you connect your camera through the App, it will prompt you if the latest ﬁrmware is available. You can also manually check the ﬁrmware upgrade in the settings of the App. Please make sure that your camera is fully charged or connected to the power adapter before upgrading the ﬁrmware, please do not cut off the power supply duringthe upgrading FCC warning...
Page 20 Consult the dealer or an experienced radio/TV technician for help. To maintain compliance with FCC’ s RF Exposure guidelines, this equipment should be installed and operated with minimum distance between 20cm the radiator your body: Use only the supplied antenna. 1.
Page 21 5. Q:How far should the camera be placed from the router? A: After testing, the Wi-Fi connection distance can normally reach up to 150 meters in the open area. However, the actual situation depends on the strength of Wi-Fi and its surrounding environment (thick walls, electromagnetic devices, large metal objects will all cause interference to the Wi-Fi signals).
Page 22 Disclaimer and Safety Warnings Copyright Statement No part of this manual may be copied, reproduced, translated or distributed in any form by any means without prior content in writing from our company (referred to as us hereafter). The product described in this manual may contain proprietary software owned by our company and its possible licensors.
Page 23 Power Requirements Installation and use of the device must be in strict accordance with your local electrical safety regulations. Use a UL certiﬁed power supply that meets LPS requirements if an adapter is used. Use the recommended cordset (power cord) in accordance with the speciﬁed ratings.
Page 24 Cyberview3020 Caméra de batterie PTZ intelligente Kit de recharge solaire Manuel de l'Utilisateur...
Page 25: Liste De Colisage
Liste de colisage Caméra: Panneau solaire: 1. Caméra ×1 1. Panneau solaire ×1 2. Crochet ×1 2. Support de montage ×1 3. Kit de montage ×1 3. Adaptateur de montage ×1 4. Câble de chargement USB ×1 4. Vis ×4 5.
Page 26: Apparence Du Produit
Apparence du produit Antenne Wi-Fi Bouchon de couverture (1/4 » Trou de vis) Lumière Lentille infrarouge Projecteur Microphone Voyant Capteur infrarouge du corps humain Panneau solaire Support de montage...
Page 27 Micro-USB Port Bouton Bouton Redémarrer d’alimentation Fente pour carte Micro-SD...
Page 28: Démarrage Rapide
Démarrage rapide La caméra à batterie intelligente sans ﬁl prend en charge l’alimenta- tion par batterie et l’alimentation par secteur 1. Téléchargez et installez l’application La caméra de batterie intelligente sans ﬁl prend en charge les applications Android et iOS. Pour votre meilleure expérience, veuillez scanner le code QR ci-dessous et suivre les instructions pour terminer l’inscription de l’utilisateur.
Page 29 Allumer/éteindre et Conﬁguration du réseau Appuyez longuement sur le bouton d’alimentation pendant 3s pour allumer / éteindre l’appareil. Double-cliquez sur le bouton d’alimentation pour entrer en mode de conﬁguration réseau après la tonalité d’invite. Lorsque vous connectez la caméra pour la première fois, utilisez l’application et suivez les instructions pour conﬁgurer le réseau de caméras.
Page 30 Lier la caméra 1) Cliquez sur le bouton « Ajouter maintenant » dans l’application, appuyez et maintenez l’appareil photo enfoncé basculez pendant 3 secondes pour allumer l’appareil photo, et l’application recherchez automatiquement les appareils qui sont allumés et non liés. Sélectionnez l’icône appareil que vous souhaitez lier dans les résultats de la recherche pour l’étape suivante.
Page 31 de l’entreprise. Veuillez vous assurer que le Wi-Fi répond aux normes , cliquez sur Suivant après l’achèvement et l’application peut essayer de connectez l’appareil photo au Wi-Fi. 3) Après un certain temps, la caméra émettra un son indiquant que le La connexion est réussie. À ce stade, veuillez déﬁnir un nom pour la caméra sur l’application et sélectionnez l’emplacement où...
Page 32 Problèmes possibles avec la liaison: Lorsque vous entendez le «Erreur de mot de passe Wi-Fi», veuillez vériﬁer si le mot de passe Wi-Fi que vous avez entré dans l’application est correct. Lorsque vous entendez «Erreur d’authentiﬁcation», veuillez vous assurer que votre réseau Wi-Fi n’est pas un réseau de niveau entreprise et que l’appareil ne prend en charge que le réseau dont le niveau de sécurité...
Page 33: Installer La Caméra
Installer la caméra Vous pouvez placer la caméra sur une étagère ou d’autres surfaces à utiliser, ou vous pouvez l’installer sur un mur pour l’utiliser. (1) Sélectionnez un bon endroit pour votre appareil photo Sélectionnez un bon endroit pour votre caméra, veuillez installer la caméra dans une position où...
Page 34 Hauteur recommandée environ 6 ft Pour une utilisation en extérieur, veuillez installer la caméra à l’envers pour maximiser les performances d’étanchéité et l’efficacité du capteur infrarouge du corps humain. (2) Installez le support 1) Fixez le support Fixez le support à l’emplacement souhaité. Vous pouvez placer directement le support sur une surface plane ou le ﬁxer à...
Page 35 2) Fixez la caméra Placez le produit sur le support de haut en bas jusqu’à ce que le ressort de déclenchement s’accroche et se verrouille; Pour démont- er, appuyez d’abord sur le bouton situé sur le côté droit du produit, puis retirez le produit du support de bas en haut.
Page 36 Installer le panneau solaire Il y a 2 façons d’installer le panneau solaire 1) Sur le mur : Desserrez d’abord la vis de verrouillage. Ensuite, en tournant la tige connectée au panneau, réglez-la vers la lumière du soleil et enﬁn, lorsque le panneau est dans la bonne direction, serrez la vis de verrouillage.
Page 37 L’angle du panneau solaire peut être ajusté de haut en bas jusqu’à 90°. Conseil:Une fois l’installation terminée, veuillez vériﬁer que tous les mécanismes de verrouillage sont bien ﬁxés. ° Comment positionner votre panneau solaire Trouvez la zone qui reçoit le plus de lumière directe du soleil tout au long de la journée Inclinez le panneau solaire vers le haut de 30°.
Page 38 2) Sur le dessus de la caméra: Tout d’abord, retirez le capuchon de couverture sur le dessus de la caméra PT. Serrez ensuite la vis de base sur le dessus. Connectez le panneau solaire à la tige réglable et enﬁn connectez-le à la base via le capuchon de verrouillage.
Page 39 Partager la caméra Lorsque vous devez voir la caméra avec d’autres membres de votre famille ou des amis, vous pouvez utiliser cette fonction. Seul l’administrateur dont le compte est lié à l’appareil photo pour la première fois peut partager et conﬁgurer l’appareil. Les autres membres ne peuvent voir que les enregistrements en direct ou en lecture de l’appareil.
Page 40 Chargez l’appareil photo L’application vous rappellera de charger votre appareil photo lorsque la batterie est faible. Veuillez utiliser le câble Micro USB pour brancher l’adaptateur de charge 5V / 1.5A aﬁn de charger l’appareil photo. Pendant la charge, le voyant lumineux de l’appareil photo est jaune ﬁxe, et lorsque l’appareil photo est complètement chargé, le voyant devient vert ﬁxe.
Page 41: Spécifications Du Produit
État du voyant lumineux Mode Statut Mode de fonctionnement Bleu Mode veille Mode de charge Jaune Mode complètement chargé Vert Spéciﬁcations du produit Item Speciﬁcation Champ de vision 96° horizontal, 56° vertical Résolution de l’image 2304 X 1296 Débit binaire vidéo Adaptatif Supports de stockage Carte Micro SD (jusqu’à...
Page 42: Mise À Jour Du Firmware
Mise à jour du ﬁrmware Lorsque vous connectez votre caméra via l’application, elle vous invite si le dernier ﬁrmware est disponible. Vous pouvez également vériﬁer manuellement le mise à niveau du micrologiciel dans les paramètres de l’application. Assurez-vous que votre appareil photo est complètement chargé ou connecté...
Page 43 Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide. Pour maintenir la conformité avec les directives d’exposition aux RF de la FCC, cet équipement doit être installé et utilisé avec une distance minimale entre 20 cm du radiateur de votre corps: Utilisez uniquement l’antenne fournie.
Page 44 5. Q: À quelle distance la caméra doit-elle être placée du routeur? R: Après les tests, la distance de connexion Wi-Fi peut normalement atteindre jusqu’à 150 mètres dans la zone ouverte. Cependant, la situation réelle dépend de la force du Wi-Fi et de son environne- ment (murs épais, appareils électromagnétiques, gros objets métalliques provoqueront tous des interférences aux signaux Wi-Fi).
Page 45 Avis de non-responsabilité et avertissements de sécurité Déclaration de droit d’auteur Aucune partie de ce manuel ne peut être copiée, reproduite, traduite ou distribuée sous quelque forme que ce soit par quelque moyen que ce soit sans contenu écrit préalable de notre société (ci-après dénommée nous).
Page 46 Exigences en matière d’alimentation Utilisation de la batterie L’installation et l’utilisation de l’appareil doivent être strictement conformes aux réglementations locales en matière de sécurité électrique. Utilisez un bloc d’alimentation certiﬁé UL qui répond aux exigences LPS si un adaptateur est utilisé. Utilisez le cordon recommandé...
