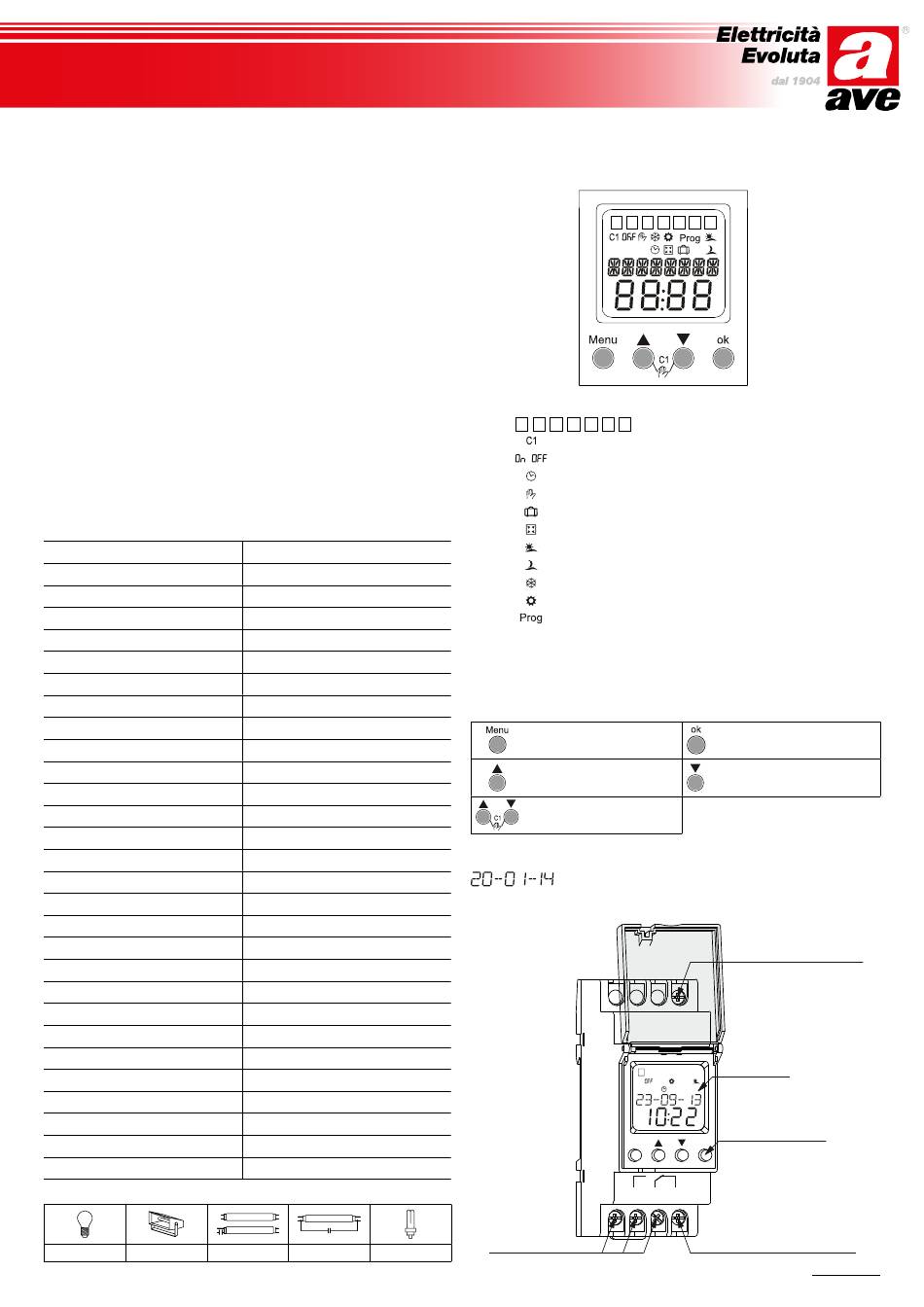

5310AST INTERRUTTORE ORARIO DIGITALE CON PROGRAMMA ASTRONOMICO
L'interruttore orario astronomico cod. 5310AST permette di realizzare funzioni
orarie avanzate nei sistemi di illuminazione ed azionamento.
È in grado di calcolare con precisione gli orari di alba e tramonto basandosi su
posizione geografica e fuso orario, senza la necessità di usare un sensore di
luminosità esterno.
La batteria tampone integrata garantisce il funzionamento dell'RTC ed il
mantenimento delle impostazioni anche in assenza di alimentazione.
Descrizione
• Interruttore orario con funzione astronomica
• Riserva di carica in assenza di alimentazione di 10 anni (batteria al litio)
• 40 Programmi
• Portello protettivo sul pannello frontale, configurazione semplice mediante
4 pulsanti
• Passaggio automatico all'ora solare/legale
• Display LCD retroilluminabile
• Modalità Vacanza
• Modalità Casuale
• Singolo canale di uscita
• Impostazione automatica dei giorni della settimana
• Alimentazione 24-264V AC/DC
• 2 moduli DIN
Dati Tecnici
Morsetti di alimentazione
Tensione nominale
Frequenza di alimentazione
Assorbimento
Tolleranza sulla tensione
Numero di canali
Numero di programmi
Tipi di programma
Modalità operative
Ora solare/legale
Tolleranza offset orario
Riserva di carica
Interfaccia utente
Numero di contatti
Portata dei contatti
Capacità di interruzione
Durata meccanica
Durata elettrica
Tensione nominale di isolamento
Grado di protezione
Grado di inquinamento
Altitudine di lavoro
Temperatura di esercizio
Umidità relativa di esercizio
Temperatura di stoccaggio
Sezione dei cavi
Momento torcente di chiusura
Montaggio
Dimensioni e peso
Carico massimo pilotabile
2300W 2300W
A1-A2
AC/DC 24-264V
50/60Hz, 0
1W
±10%
1
40
Settimanale, annuale e astronomico
Manuale, automatico, vacanza, casuale
Disattivata, cambio automatico
≤ 1s/giorno a 20°C
10 anni
Display LCD retroilluminato
1 NA+NC
16A/250V AC
4000VA/AC, 384W/DC
10
6
10
5
250V
IP20
3
≤ 2000m
-20°C ~ 55°C
≤50% (40°C, senza condensa)
-30°C ~ 70°C
1mm ~ 4mm
2 2
0.5Nm
Barra DIN (EN60715)
90x30x64mm, 130g
1000W 500W 500W
Istruzioni d'uso
1 2
Legenda simboli
1 2 3 4 5 6 7
Canale 1
Stato del relè
Modo automatico
Modo Manuale
Modo Vacanza
Modo Casuale
Alba
Tramonto
Ora Solare
Ora Legale
Configurazione
Retroilluminazione
Dopo aver alimentato il dispositivo, premendo qualsiasi pulsante si attiva la
retroilluminazione del display LCD. In assenza di alimentazione la retroilluminazione
è disattivata e vengono visualizzati solo i simboli sul display.
Tasti
- Entrata nel menù principale
- Ritorno al menù precedente
- Selezione menù
- Aumenta un valore numerico
Forzatura manuale relè
Visualizzazione Data
：GG-MM-AA, 20 Gennaio 2014
Menu
C1
1
Relé - canale 1
1
International Trademark registration n° 327040 - 942905 - 330600
3 4 5 6 7
Giorni della settimana
Conferma selezione
- Selezione menù
- Diminuisce un valore numerico
Morsetto di alimentazione A1
A1
Display LCD
1
C1
Pulsanti di comando
ok
8 1 5 1 6 A2
Morsetto di alimentazione A2
ITA
