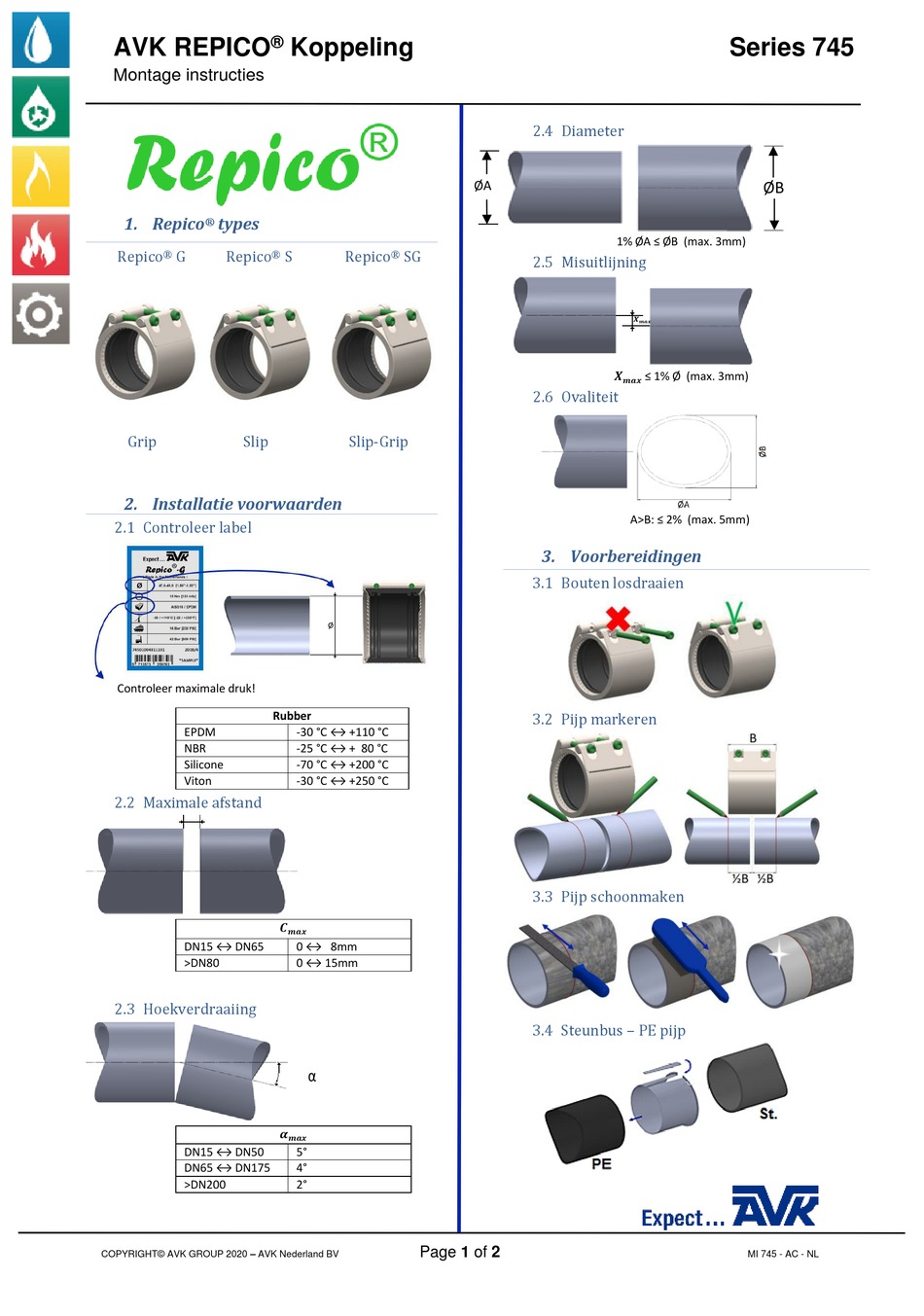

AVK Repico G 745 Series Manual

®
AVK REPICO
Montage instructies
1. Repico types
®
Repico G Repico
® ®
Grip Slip
2. Installatie voorwaarden
2.1 Controleer label
Controleer maximale druk!
Rubber
EPDM
NBR
Silicone
Viton
2.2 Maximale afstand
DN15 ↔ DN65
>DN80
2.3 Hoekverdraaiing
DN15 ↔ DN50
DN65 ↔ DN175
>DN200
COPYRIGHT© AVK GROUP 2020 – AVK Nederland BV
Koppeling
S Repico SG
®
Slip-Grip
-30 °C ↔ +110 °C
-25 °C ↔ + 80 °C
-70 °C ↔ +200 °C
-30 °C ↔ +250 °C
��
������
0 ↔ 8mm
0 ↔ 15mm
α
��
������
5°
4°
2°
Page 1 of 2
2.4 Diameter
ØA
1% ØA ≤ ØB (max. 3mm)
2.5 Misuitlijning
��
������
��
≤ 1% Ø (max. 3mm)
������
2.6 Ovaliteit
A>B: ≤ 2% (max. 5mm)
3. Voorbereidingen
3.1 Bouten losdraaien
3.2 Pijp markeren
3.3 Pijp schoonmaken
3.4 Steunbus – PE pijp
Series 745
ØB
