D+H RCT 003-11-U Original Instructions

Originalanleitung
Original instructions
RCT 003-11-U LT
99.826.01 1.5/07/14
Bestimmungsgemäße Verwendung
- Funksendemodul zur Steuerung von D+H
Funkantrieben und Funkempfangsmodulen
- Einbau hinter einem Lüftungstaster in
handelsüblicher UP-Dose
- Anschluss von zwei Lüftungstastern möglich
- In Verbindung mit dem VENTIC-Solar ist auch
der Anschluss eines Raumtemperaturreglers
(RTR 231) an Eingang 2 möglich
- Hohe Batterielebensdauer
- Für VENTIC-Solar, GVL 8401-K-RC,
BDT 010-RC und RCM xxx-11-U
- Funkfrequenz 868 MHz – zugelassen in der
gesamten EU
- 128 Bit AES Verschlüsselung
- Hohe Sicherheit gegen Fremdbedienung –
32 Bit Adresscodierung und Sendecodewech-
sel bei jedem Tastendruck (Code-Hopping)
- Mehrere Antriebe mit einem
Funksendemodul steuerbar
Technische Daten
Funkfrequenz :868,3 MHz / FSK
Verschlüsselung :AES / 128 Bit
Funknorm :ETSI EN 300220-1:2010
ETSI EN 301489-1:2011
ETSI EN 301489-3:2002
Sendeleistung :ca. 4 mW (e.r.p.)
Sendereichweite :bis ca. 100 m (freies Feld)
Material :ABS, POM
Abmessungen :45 x 39 x 12 mm BxHxT
Batterietyp :1x Lithium CR 2450
Lieferumfang
1x Funk-Sendemodul
1x Verbindungskabel

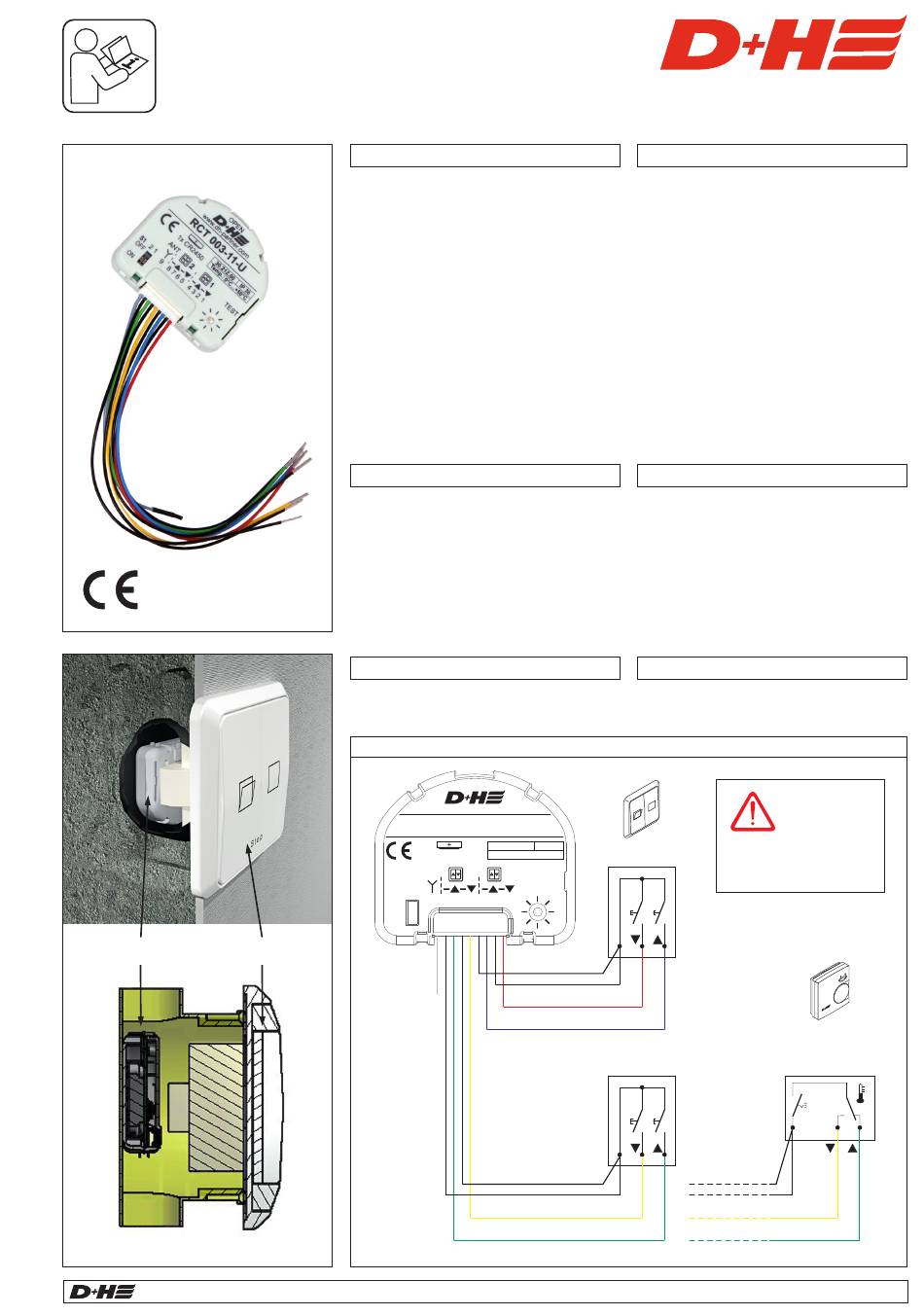

Anschluss / Connection
OPEN
www.dh-partner.com
RCT 003-11-U
30.212.00
T e m p : .
1x CR2450 ° 0
ANT
2 1
S1 2 1
9 8 7 6 5 4 3 2 1
OFF
ON
Antenne /
Antenna
Deutsch / English

Intended use

- Radio control transmitter for controlling of
D+H radio drives and radio control receivers
- Installation behind a vent button in standard
wallbox
- Connection of two vent buttons possible
- Input 2 is in conjunction with the VENTIC
solar also suitable for connecting a room
temperature controller (RTR 231)
- Long battery life
- For VENTIC-Solar, GVL 8401-K-RC,
BDT 010-RC and
- Radio frequency 868 MHz – approved in the
entire EU
- 128 Bit AES coding
- High reliability against external operation –
32 Bit address codification and alternating
code with every keystroke (Code-Hopping)
- Multiple drives controllable with
one radio control transmitter

Technical Data

Radio frequency
Encryption
Radio standard
Transm. power
Transm. range
Material
Dimensions
Battery type

Scope of supply

1x Radio control transmitter
1x Connection cable
O P
S T
P I 3 0
LT 84-U
C . . + . 5 ° 0 C
TEST
P
LT 84-U
< wahlweise >
< optional >
siehe DIP-Schalter
S1-1 Seite 2 /
P
see DIP switch
S1-1 page 2
RCT 003-11-U
RCM xxx-11-U
:868,3 MHz / FSK
:AES / 128 Bit
:ETSI EN 300220-1:2010
:ETSI EN 301489-1:2011
:ETSI EN 301489-3:2002
:app. 4 mW (e.r.p.)
:up to app. 100 m (free field)
:ABS, POM
:45 x 39 x 12 mm WxHxD
:1x lithium CR 2450
Nicht verwendete
Leitungen isolieren. /
Insulate not used lines.
RTR 231
(nur mit / only with
VENTIC-Solar)
5 3 1
1/2
