D
B E D I E N U N G S A N L E I T U N G
Inspektionsspiegel-Set, 7teilig
Best.-Nr. 1277257
Bestimmungsgemäße Verwendung
Das Set besteht aus einem Teleskop-Haltegriff sowie einer am dort aufsteckbaren LED-Leuchte
(3 passende Batterien sind im Lieferumfang enthalten), einem Magnetkopf und zwei verschie-
denen Spiegeln (1x rund, 1x rechteckig). Weiterhin im Set enthalten ist ein flexibler Krallengrei-
fer sowie eine Magnetschale.
Alle Teile werden in einer praktischen Aufbewahrungs-/Transporttasche geliefert.
Über den Magnetkopf können Sie Kleinteile aus schlecht zugänglichen Umgebungen bergen.
Mit der LED-Leuchte lassen sich unzugängliche Stellen beleuchten. Die 3 Drahthaken an der
Spitze des Schwanenhalses am Krallengreifer können mittels einer Taste am Fingergriff fernbe-
dient werden, so dass sich ein Kleinteil optimal festhalten lässt.
Lesen Sie diese Bedienungsanleitung aufmerksam durch, um einen sicheren Gebrauch des
Produkts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung für späteres Nachlesen
sorgfältig auf. Geben Sie das Produkt nur zusammen mit dieser Bedienungsanleitung weiter.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind un-
bedingt zu beachten.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung
dieses Produktes, außerdem führt dies zu Gefahren für den Benutzer.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Symbol-Erklärungen
D as Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für ihre Gesund-
heit besteht, z.B. durch einen elektrischen Schlag.
D ieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder
Bedienung hin.
Das „Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.

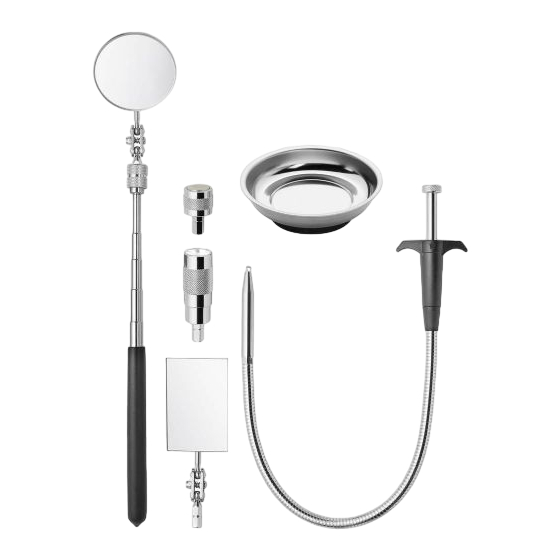

Lieferumfang
• Teleskop-Haltegriff
• LED-Leuchte
• Magnetkopf
• Runder Spiegel
• Rechteckiger Spiegel
• Flexibler Krallengreifer (Kleinteile-Greifer mit Schwanenhals)
• Magnetschale (Metallschüssel mit Magnetboden)
• 3 Knopfzellen
• Aufbewahrungs-/Transporttasche
Sicherheitshinweise
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht zulässig.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Das Produkt darf nicht feucht oder nass werden.
• B ei einem Suchvorgang in einer Maschine oder in einer Anlage mit sich drehen-
den/bewegenden Teilen ist die Maschine/Anlage abzuschalten. Warten Sie, bis
alle Teile zum vollständigen Stillstand gekommen sind. Sichern Sie die Maschine
in geeigneter Weise vor dem erneuten/unberechtigten Einschalten z.B. mit einem
Warnschild.
B ei einem Suchvorgang in elektrischen Anlagen oder in der Nähe von gefährlichen
Spannungen ist die Anlage spannungsfrei zu schalten. Überprüfen Sie die Span-
nungsfreiheit mit einem geeigneten Messgerät. Sichern Sie die Anlage vor dem
erneuten/unberechtigten Einschalten z.B. mit einem Warnschild.
• B eachten Sie außerdem die Sicherheitshinweise und Bedienungsanleitungen,
sowie die erforderlichen Sicherheitsvorschriften der Geräte, Maschinen, Anlagen
oder Einrichtungen, in die Sie den Teleskop-Haltegriff, einen Spiegel, die LED-
Leuchte, den Magnetkopf oder den Krallengreifer einführen.
E s besteht beispielsweise Verletzungsgefahr (bei drehenden bzw. sich bewegen-
Version 04/15
den Teilen wie in Maschinen) sowie Lebensgefahr durch einen elektrischen Schlag
(etwa in einem Schaltschrank mit hohen Spannungen).
• V erwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhan-
den sein können! Es besteht Explosionsgefahr!
• W enden Sie bei der Benutzung des Produkts keine Gewalt an (z.B. beim Her-
ausziehen eines Gegenstandes mit dem Krallengreifer). Knicken Sie den Schwa-
nenhals des Krallengreifers nicht! Dabei wird das Produkt beschädigt, Verlust von
Gewährleistung/Garantie!
• Achtung, LED-Licht:
Nicht in den LED-Lichtstrahl blicken!
Nicht direkt oder mit optischen Instrumenten betrachten!
• S owohl der Magnetkopf als auch die Magnetschale ist mit einem starken Magneten
ausgestattet. Halten Sie daher einen ausreichenden Sicherheitsabstand zu allen
Geräten und Gegenständen ein, die durch Magnetismus beschädigt werden kön-
nen (z.B. Scheckkarte mit Magnetstreifen, analoge Armbanduhren, Datenträger
o.ä.). Halten Sie auch ausreichend Abstand zu einem Herzschrittmacher ein.
• D as Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken
mechanischen Beanspruchungen ausgesetzt werden.
G ehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• S ollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwor-
tet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
Batterie-Hinweise
• Batterien gehören nicht in Kinderhände.
• L assen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern
oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen
Arzt auf.
• A usgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• A us Batterien auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder
Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Be-
wahren Sie Batterien deshalb an einer geeigneten Stelle auf.
• A chten Sie beim Einlegen der Batterien in die LED-Leuchte auf die richtige Polung (Plus/+ und
Minus/- beachten).
• W enn das Produkt längere Zeit nicht benutzt wird (z.B. bei Lagerung), so entnehmen Sie
die Batterien aus der LED-Leuchte. Überalterte Batterien können auslaufen und das Produkt
beschädigen, Verlust von Gewährleistung/Garantie!
• B atterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr!
• H erkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosions-
gefahr!
• W echseln Sie immer den ganzen Satz Batterien aus, verwenden Sie nur Batterien des glei-
chen Typs/Herstellers und des gleichen Ladezustands (keine vollen mit halbvollen oder leeren
Batterien mischen).
• Für die umweltgerechte Entsorgung von Batterien beachten Sie das Kapitel „Entsorgung".
Batterien in die LED-Leuchte einlegen, Batteriewechsel
• Ö ffnen Sie die LED-Leuchte, indem Sie das Oberteil mit der LED (im Bild links) vom Unterteil
abschrauben (nach links gegen den Uhrzeigersinn drehen).
