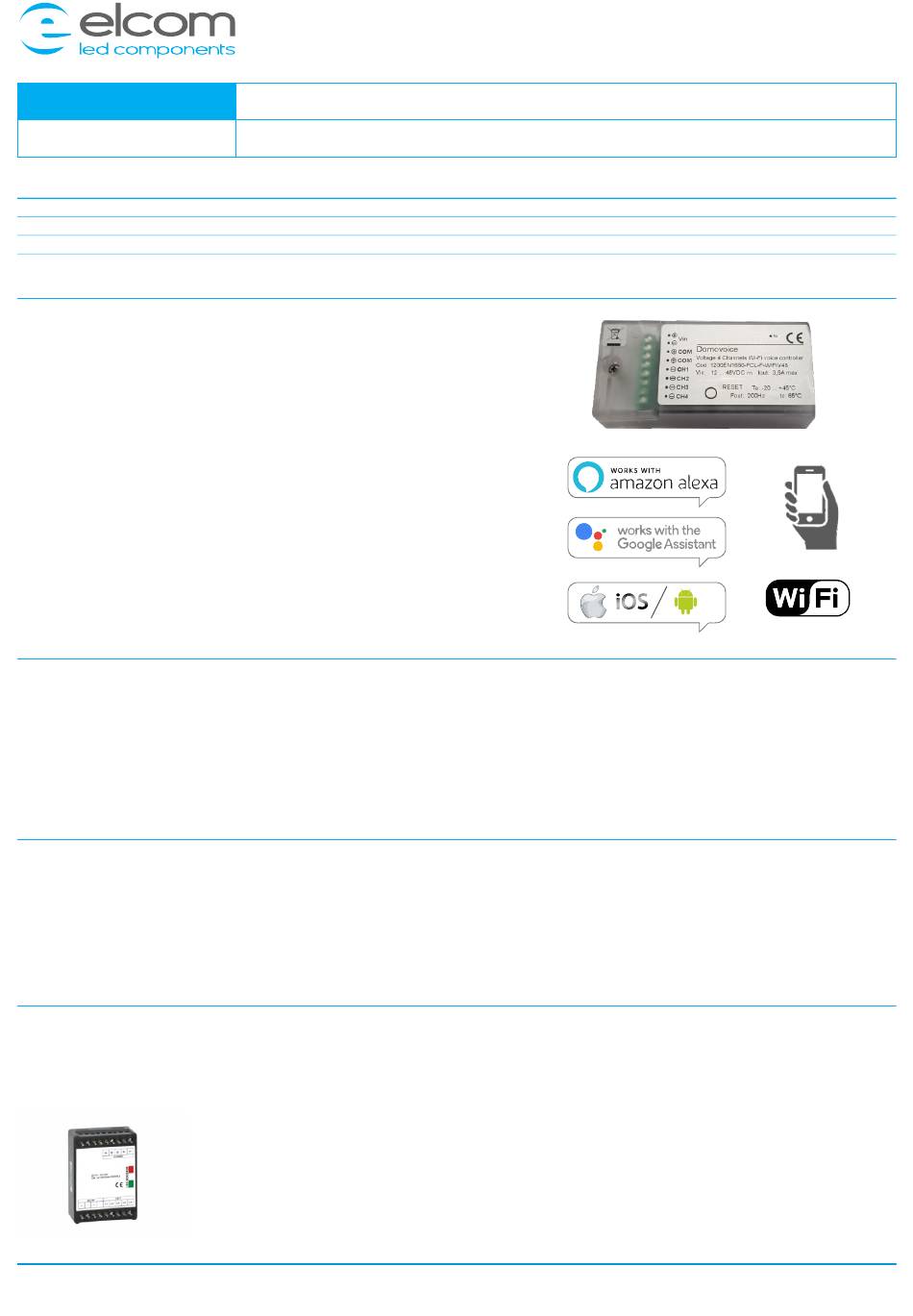

09346
SCHEDA TECNICA
CODICE
Order code
09346
Descrizione:
Description:
Centralina per comando della luce con comando vocale o via App tramite
Wi-Fi per smartphone, per alimentatori in tensione a
12-24VDC che offre una soluzione per la regolazione dell'intensità luminosa
di moduli e strisce a LED bianco dinamico, RGB , RGBW in bassa tensione.
Controllo tramite sistema( non incluso) Alexa/Google Home oppure tramite
applicazione TUYA SMART.
Control unit for light control with voice command or via App through Wi-Fi for
smartphones, for 12-24VDC power supplies for a solution for adjusting the light
intensity of dynamic white LED RGB RGBW RGB low voltage modules and strips.
Control via Alexa / Google Home system or through TUYA SMART application.
Funzioni vocali :
Vocal functions:
Accensione/spegnimento
Regolazione della luminosità a percentuale.
Regolazione della temperatura colore
(Per Bianco Dinamico).
Regolazione del colore (colori predefiniti per RGB o RGBW )
Funzioni via App:
App functions:
Accensione/spegnimento
Regolazione della luminosità.
Regolazione della temperatura colore
tramite barra dedicata (Per Bianco Dinamico).
Regolazione del colore tramite ruota colori
(Per RGB o RGBW ).
Accessori:
Accessories:
Ripetitore di segnale
ELCOM srl
Via follo 5 D/E - 25070 CAINO (BS) - ITALIA
Comando vocale Alexa/Google Home Wi-Fi
Vocal command Alexa/Google Home Wi-Fi
Tensione ingresso
Input voltage
12Vdc - 24Vdc - 48Vdc
Tensione in ingresso
CODICE
Input voltage
Order code
09041
12 Vdc
24 Vdc
Tel. 0039 030 6830559 r.a.
Fax 0039 030 6830777
Corrente d'uscita
Output current
4 x 0.875A
3 x 1.16A
2 x 1.75A
Power on / off
Percentage brightness adjustment.
Color temperature adjustment
(For Dynamic White).
Color adjustment (default colors for RGB or RGBW)
Power on / off
Brightness adjustment.
Color temperature adjustment
via dedicated bar (For White Dynamic).
Color adjustment via color wheel
(For RGB or RGBW).
Segnale uscita
Potenza
Power
Output signal
4 x 2,5 A
4 x 30 W
4 x 2,5 A
4 x 60 W
Potenza
Dimensioni
Power
Size L x P x H
104 x 43 x 23
84 W
Signal repeater
Dimensioni mm
L x P x H
Size
53 x 88 x 26
www.elcom-italy.it
info@elcomsrl.net
Advertisement
Summary of Contents for ELCOM 09346
- Page 1 09346 Comando vocale Alexa/Google Home Wi-Fi Vocal command Alexa/Google Home Wi-Fi SCHEDA TECNICA Tensione ingresso CODICE Corrente d’uscita Potenza Dimensioni Input voltage Output current Power Order code Size L x P x H 104 x 43 x 23 09346 12Vdc - 24Vdc - 48Vdc 4 x 0.875A...
- Page 2 Schema di collegamento per strip RGBW: Wiring diagram for RGBW stripLED: 220/230VAc ALIMENATORE 50/60Hz POWER SUPPLY +Vin -Vin +Com +Com Cod.09346 -CH1 LED RGBW -CH2 -CH3 -CH4 Schema di collegamento per strip RGB: Wiring diagram for RGBW stripLED: 220/230VAc ALIMENATORE...
- Page 3 Schema di collegamento per strip Bianco Dinamico: 220/230VAc ALIMENATORE 50/60Hz POWER SUPPLY +Vin -Vin +Com +Com Cod.09346 -CH1 LED BIANCO DINAMICO -CH2 -CH3 -CH4 Per utilizzo di Domovoice con stripLED bianco dinamico For using Domovoice with dynamic white stripLED non è necessaria alcuna congurazione con pulsante It is not necessary do any conguration with button...
- Page 4 Sotto è riportato un esempio per far capire che si può utilizzare il ripetitore sia per stripLED RGBW che per RGB oppure B.dinamico o monocolore). 220/230VAc ALIMENATORE 50/60Hz POWER SUPPLY +Vin -Vin +Com +Com Cod.09346 -CH1 -CH2 -CH3 -CH4 LED MONO ALIMENTATORE POWER SUPPLY LED BIANCO DINAMICO...
- Page 5 (per scegliere il metodo desiderato, premere in alto a destra) (to choose the desired method, press on the top / right) Inserire il codice ricevuto Enter the verication code ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 6 “Aggiungi altre stanze” sulla parte bassa dello schermo - successivamente premere “Fatto” in alto a destra ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net Fax 0039 030 6830777...
-
Page 7: Installazione
Nell'app “Tuya Smart” premere “+” in alto a destra From the “Tuya smart” App press “+” on top / right Selezionare “Dispositivi di illuminazione” Select “Lighting Devices” ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net... - Page 8 Centralina, premendo sull'icona della it is located. matita e il nome della stanza dove è Press “Done” installato. Premere “Fatto” ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net Fax 0039 030 6830777...
- Page 9 For saturation, press the bar or the circle sulla barra oppure far scorrere il cerchio 0% Saturarion = white color For brightness, press the bar or the circle ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 10 Press the magnifying glass at the top and alto e digitare “Tuya Smart” e quindi enter "Tuya Smart" and select the icon selezionare l'icona in basso ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 11 App “Google Assistant” on your mobile. In ultima pagina, la lista dei comandi vocali da impartire alla lampada. On the last page, the list of voice commands to be given to the lamp. ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a.
-
Page 12: Amazon Alexa
In the search bar digit “Tuya Smart” and press the icon that appears compare nei risultati 20AB Premere “Enable” in alto a destra Press “Enable” on the top / right ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net... - Page 13 Now it is possible to give vocal commands to the Echo device. In ultima pagina, la lista dei comandi vocali da impartire alla lampada. On the last page, the list of voice commands to be given to the lamp. ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a.
- Page 14 Check the square boxes on the left of the names to select the devices to be included Premere “Save” in the group. Press “Save” ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 15 Selezionare “Tuya Smart” Select “Tuya Smart” and tap on “Enable” 20AA e poi premere “Attiva” ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net Fax 0039 030 6830777...
- Page 16 - brightness level (scrolling the cursor) - il colore o la tonalità di bianco (premendo Imposta colore) - the color or white tonality (tapping on “Set Color”) ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 17 - tap one time on the desired devices - premere una volta sui dispositivi desiderati - press “Save” - premere “Salva” ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
- Page 18 *Soft white White *Daylight white Cool white diurna Disponibile solo per Amazon Alexa Available only with Amazon Alexa ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net Fax 0039 030 6830777...
- Page 19 (Sometimes these functions are intrinsic to ports opening so are enabled intrinseche all'apertura delle porte quindi tali voci sono automaticamente abilitate) automatically) ELCOM srl www.elcom-italy.it Tel. 0039 030 6830559 r.a. Via follo 5 D/E - 25070 CAINO (BS) - ITALIA info@elcomsrl.net...
