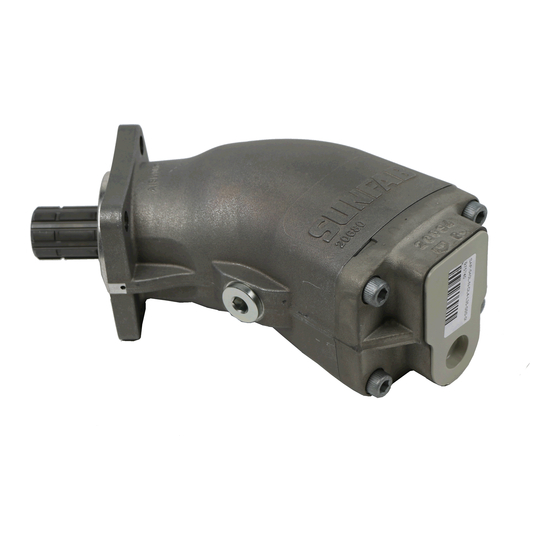

Sunfab 025-034 Installation Manual

GB/US
INSTALLATION GUIDE
The flushing valve is designed for Sunfab SCM motors in installations that
require flushing of the motor housing.
1. ASSEMBLY
• Clean the contact surface of the motor.
• Install the valve to the motor with the necessary seals and screws.

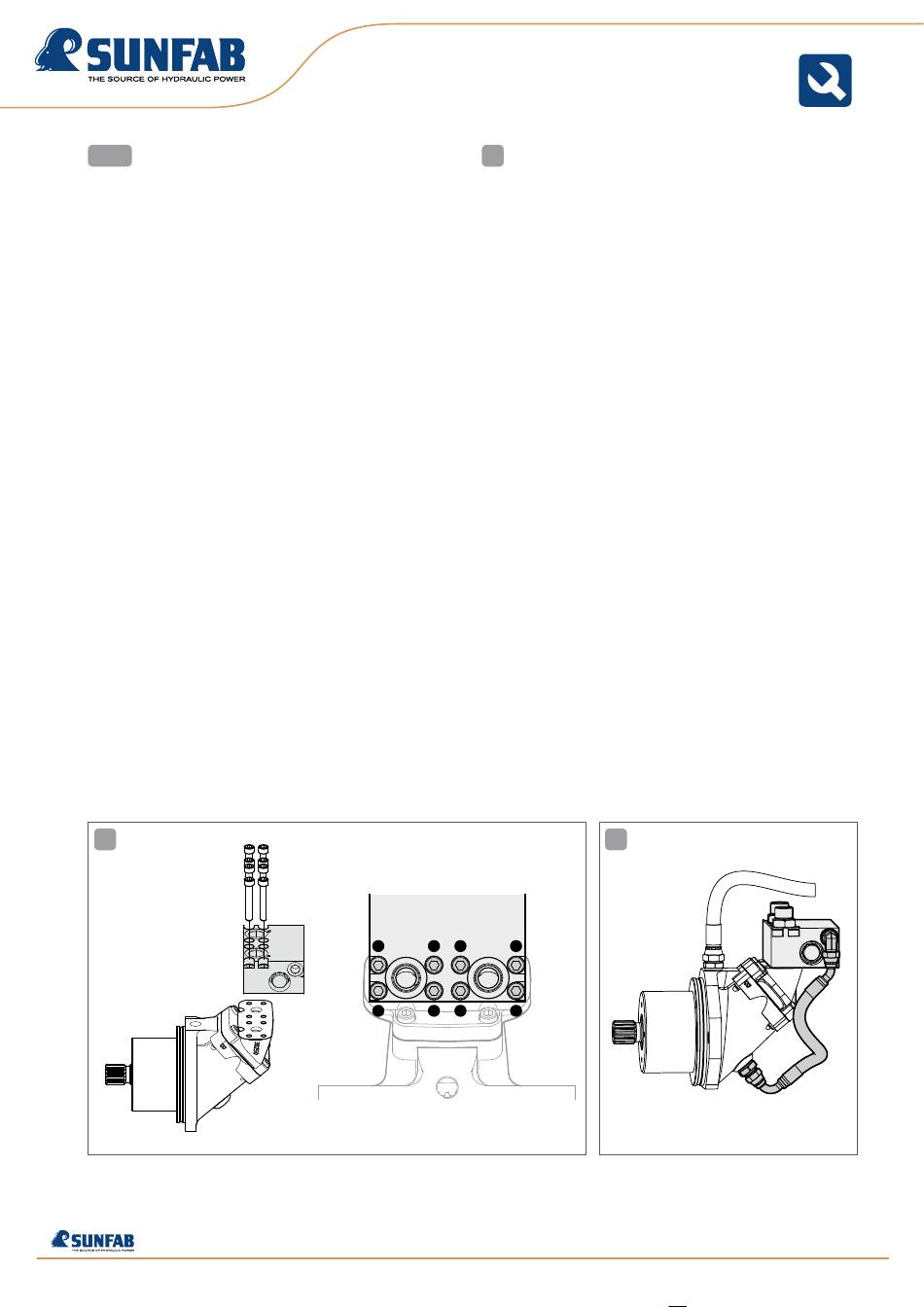

• Tighten the screws in a crisscross pattern according to the diagram.
See the table for screw dimension and tightening torque for each valve
size.
Type SCM
Screw dimension (Quality 12.9)
Tightening torque (Nm/lbf-ft)
2. FLUSHING / DRAINAGE PIPE
• Connect the pipe from the "T-port" of the valve to the drainage outlet
positioned lowest on the motor.
• The drainage hose is connected to the drainage outlet positioned highest
on the motor. The other end is connected below the oil level of the tank.
Otherwise see SCM motor installation guide 7051.
3. ASSEMBLY AND SAFETY INSTRUCTIONS
Only perform the installation when the machine in question is turned off.
1
1 5 7
Sunfab Hydraulics AB, Box 1094, SE-824 12 Hudiksvall, Sweden. Tel: +46 650-367 00, Fax: +46 650-367 27, E-mail: sunfab@sunfab.se Web: www.sunfab.com
4 8 6
025-034 040-064 084-130
M8x50 M10x60 M12x60
40/30 75/55 130/96
1 5
4 8
3
2
GB/US | SE | DE | ES | FR | IT | PL | RU
FLUSHING VALVE
SE
INSTALLATIONS ANVISNING
Spolventilen är avsedd för Sunfab SCM-motorer i installationer som kräver
spolning av motorhuset.
1. MONTERING
• Rengör anliggningsplanet på motorn.
• Montera ventilen mot motorn med avsedda tätningar och skruvar.
• Korsdra skruvarna enligt schema.
Se tabell för skruvdimension och åtdragningsmoment för respektive
ventilstorlek.
Typ SCM
Skruvdimension (Kvalité 12.9)
Åtdragningsmoment (Nm)
2. SPOL-/DRÄNERINGSLEDNING
• Montera ledningen från ventilens "T-port" till motorns lägst placerade
dräneringsuttag.
• Dräneringsslangen ansluts på motorns högst placerade dräneringsuttag.
Andra änden ansluts under tankens oljenivå.
Se i övrigt SCM motorns installationsanvisning 7051.
3. MONTERINGS- OCH SÄKERHETSANVISNINGAR
Utför installation endast när den aktuella maskinen är avstängd.
2
7 3
6 2
025-034 040-064 084-130
M8x50 M10x60 M12x60
40 75 130
1 5 7 3
4 8 6 2
7026INT1609 REV 1.0 1/4
