GEBRUIKSAANWIJZING EN
MONTAGEVOORSCHRIFT
840005
LIGHTGUARD
SPECIFICATIES
Aansluitspanning 220-240Vac 50Hz
Schakelvermogen Max 2000W, 8.5A (Cos π = 1)
Inloopstroom Max 78A
Contact Maakcontact 230Vac
LED Max. 200W (PF=0.9)
PL verlichting 500VA
Lux instelling 5 - 10.000 Lux
Vertraging +/- 60 sec.
Temperatuur -25° C tot + 45° C
IP-Waarde IP55
Afmetingen 95x74x50 mm
Normen CE
NL

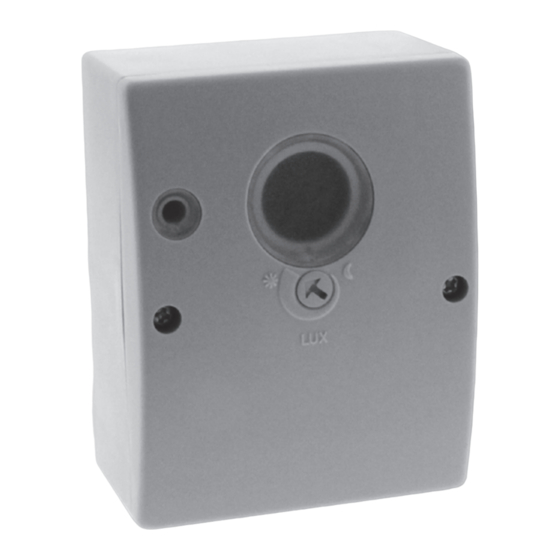

1.0 ALGEMENE BESCHRIJVING
Deze elektronische schemerschakelaar is met zorg
samengesteld uit enkel kwaliteitscomponenten. Door
toepassing van een schakelrelais is de LIGHTGUARD
geschikt voor veel verschillende lichtbronnen of andere
belastingen. Deze schemerschakelaar is eenvoudig in
te stellen vanaf de buitenkant waardoor een aanpassing
een kleine moeite is.
Let op: maak voor montage alle aansluitkabels
spanningsvrij en lees de gebruiksaanwijzing goed
door. Raadpleeg bij twijfel een erkend installateur!
MONTAGE
Monteer de behuizing op de muur/ wand met behulp
van twee schroeven. Gebruik schroefpluggen bij
montage op een stenen muur. Sluit de bekabeling aan
volgens het aansluitschemaschema (Fig. 2) In geval
van doorvoer van de kabel aan de achterzijde van de
behuizing kan gebruik worden gemaakt van de bodem-
gaten (afgedekt met uitbreekplaatjes). Let erop dat de
doorvoertule op de juiste manier is gemonteerd in de
uitsparingen. Controleer nogmaals alle aansluitingen!
Overtuig u ervan dat de rubberseal in de deksel goed
op zijn plaats zit en monteer de deksel met de twee
schoeven (Fig. 3).
INSTELLING LUXWAARDE
Door de instelschroef te verdraaien, kunt u de Lux-
waarde naar wens instellen. Een goed tijdstip hiervoor is
de eerste avond na de montage. Vlak voor het moment
dat de verlichting aan zou moeten gaan, draait u de
instelknop tegen de klok in helemaal naar minimum.
Draai nu langzaam kloksgewijs de instelschroef tot de
rode led opgloeit. Na ± 60 seconden gaat de verlichting
automatisch aan. Voor luxwaarde indicatie zie Fig 4.
OVERBRUGGEN VAN DE LIGHTGUARD
Volgens onderstaand schema kunt u de LIGHTGUARD
met een schakelaar overbruggen zodat u de verlichting
handmatig dan wel automatisch kunt schakelen (Fig. 5).
Goed
Correct
Gut
Correct
Fout
Incorrect
Nicht gut
Faute

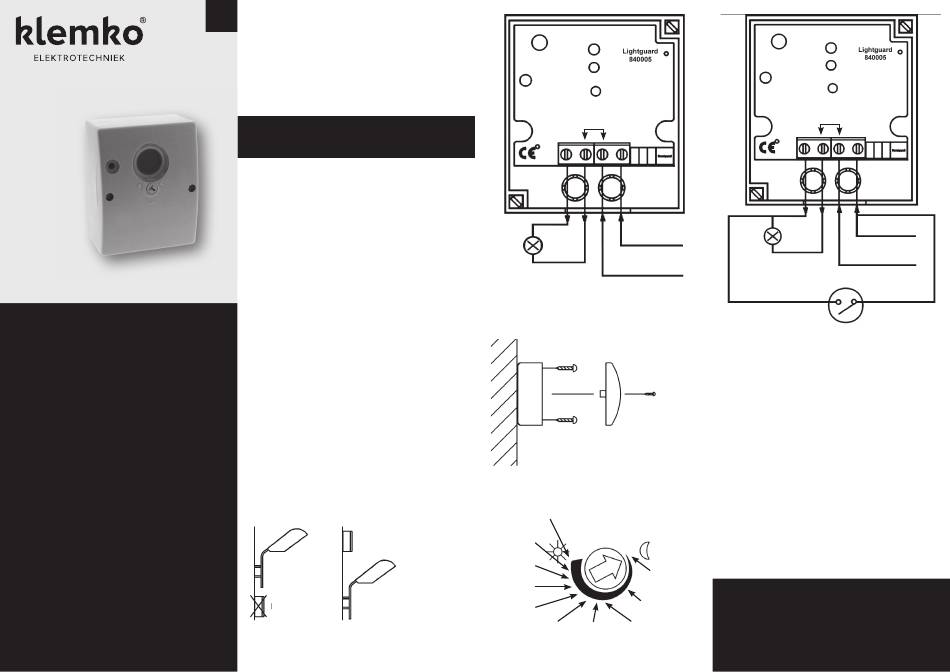

Fig. 1
Indicatie LED
Indication LED
Anzeige LED
Diode
Intern verbonden
Intern connected
Intern verbunden
Zwart
Blauw/Blue
schakel-
Lamp
Blau/Bleu
draad
Lighting
Black/
Lampe
240 Vac / 240 Vca
schwarz/
Noir
Bruin/Brown
Braun/Brun
Blauw/Blue/Blau/Bleu
Fig. 2
Houtschroef
Wood screw
Holz Schrauben
Vis de bois
Schroef x 2
Screw x 2
Schrauben x 2
Vis x 2
Houtschroef
Wood screw
Holz Schrauben
Vis de bois
Fig. 3
ON: >10000 lux
OFF: >30000 lux
ON: 250 lux
OFF: 850 lux
ON: 250 lux
OFF: 850 lux ON: 3.5 lux
OFF: 10 lux
ON: 100 lux
OFF: 300 lux
ON: 5 lux
ON: 75 lux
OFF: 13 lux
OFF: 220 lux
ON: 45 lux ON: 20 lux ON: 10 lux
OFF: 140 lux OFF: 57 lux OFF: 27 lux
Fig. 4
Intern verbonden
Intern connected
Intern verbunden
Bruin/Brown
Braun/Brun
Zwart
240 Vac / 240 Vca
schakel-
Blauw/Blue
draad
Blau/Bleu
Blauw/Blue
Black/
Blau/Bleu
schwarz/
Noir
Handmatig/manuel
Manuell/manuel
Automatisch/automatic
Automatisch/auto
Fig. 5
Garantie: 24 maanden na productiedatum mits het product
volgens voorschrift is toegepast en niet is geopend.
