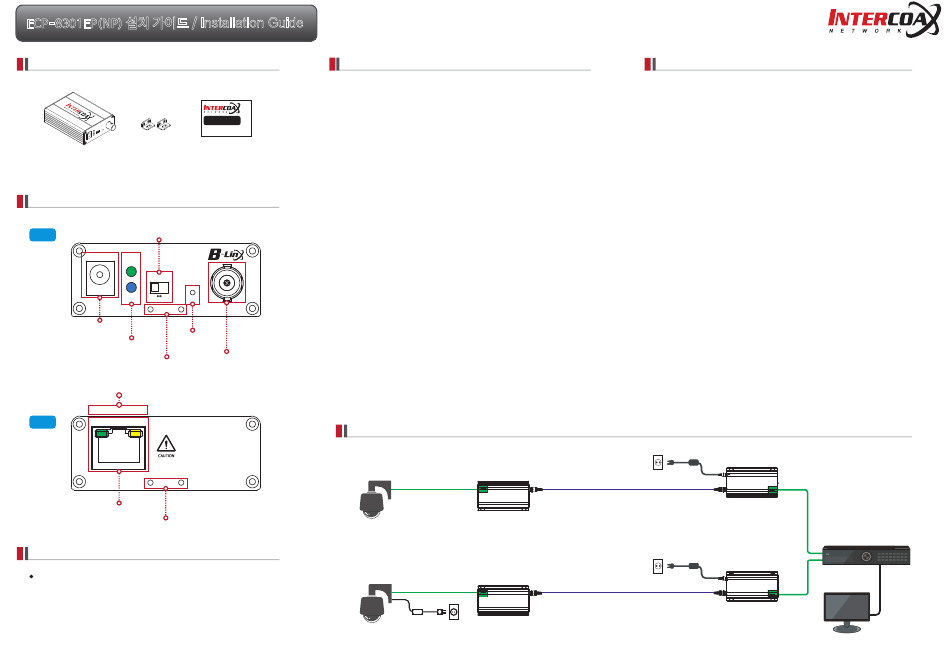

Intercoax ECP-8301NP Installation Manual

설치 가이드 / Installation Guide
ECP-8301EP(NP)
구성품 / Package Contents
브라켓
ECP-8301EP/NP
Bracket Installation Guide
제품 각 부분의 명칭 / Hardware Overview
PoE ON/OFF 스위치(ECP-8301NP제외)
PoE ON/OFF Switch(ECP-8301NP Excluded)
Right
48V or 56V DC
BNC
Join
PoE
ON OFF
PWR Join
Bracket
DC 전원 어댑터
DC Power Jack
Join 버튼
상태 표시등 Join Button
Status LED indicator
브라켓 홀
BNC connector
Bracket Hole
ECP-8301NP
ACT LINK
Left Data PoE
This device supplies high-voltage
DC power over coax cable.
Please use only rated power adapter
specified by the manufacturer.
Bracket
RJ45
브라켓 홀 / Bracket Hole
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. 동축케이블의 BNC커넥터를 ECP-8301EP/NP에 각각 연결합니다.
설치 가이드
3. 48 또는 56V 전원 어댑터를 ECP-8301EP/NP에 먼저 연결한 후 AC전원
콘센트에 연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한
설치 가이드
총 거리가 줄어들 수 있습니다. (7W 카메라의 경우 56V 단일 전원 공급으로
5C-HFBT 최대 200m까지 PoE지원.)
4. ECP 제품이 문제 없이 연결된 경우, PWR/BNC Join LED가 켜진 것을 확인합니다.
5. 동봉된 브라켓을 ECP-8301EP/NP에 먼저 부착한 후 전체 제품이 움직이지
않도록 잘 고정시킵니다.
6. 준비된 UTP케이블(랜선)을 이용하여 작동중인 NVR과 ECP-8301EP/NP을
먼저 연결하고, 이후 카메라와 ECP-8301EP/NP을 연결합니다.
7. PoE IP 카메라를 설치하는 경우, 카메라쪽 ECP-8301EP의 PoE 스위치를
ON으로 설정합니다. 별도 전원을 공급받는 IP 카메라를 설치하는 경우,
PoE 스위치를 OFF로 설정합니다.
* ECP-8301EP/NP 두 제품은 모두 BNC커넥터를 통해 데이터와 전원을 함께
NO ANA LOG
전송합니다. ECP-8301NP는 PoE 출력 기능이 지원되지 않는 제품으로,
CAME RA
RJ45 단자를 통해 데이터만 전송합니다. 따라서 카메라 등 연결된 장치에
별도 전원 공급이 필요합니다.
[노트북 컴퓨터 등을 NVR쪽 ECP-8301EP/NP에 연결하여 전 구간의
BNC 커넥터 통신 상태를 확인하기 위한 Ping 테스트를 권장합니다.]
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
제품 적용 구성도 / Product Application
PoE IP Camera
PoE IP Camera
10/100 Ethernet
PoE
ECP-8301EP
10/100 Ethernet
ECP-8301NP
AC/DC Adapter(12V)
Product Installation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address on the
camera following the camera manufacturer's manual.
2. Connect BNC connectors of coaxial cable to each ECP-8301EP/NP.
3. Connect 48 or 56V DC power to ECP-8301EP/NP first and then to AC outlet.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
one 56V DC power can supply up to 200m of 5C-HFBT equivalent to RG6.)
4. When they are connected without any problem,
PWR and BNC Join LED are on.
5. Adhere the brackets in the package to ECP-8301EP/NP and then fix up
the products.
6. Connect the UTP(LAN) cable between ECP-8301EP/NP and NVR first and
then between ECP-8301EP/NP and camera.
7. Turn on the PoE switch on ECP-8301EP for PoE IP camera and turn off
for IP camera with additional power supply.
* Both ECP-8301EP/NP send data and power together via BNC connector.
ECP-8301NP does not have PoE support so that it can send data only via RJ45.
Connected device (i.e. IP camera) to ECP-8301NP needs to have extra
power supply.
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor.
AC/DC Adapter
(48V or 56V)
ECP-8301EP/NP
Coaxial Cable
AC/DC Adapter
(48V or 56V)
ECP-8301EP/NP
Coaxial Cable
NVR
