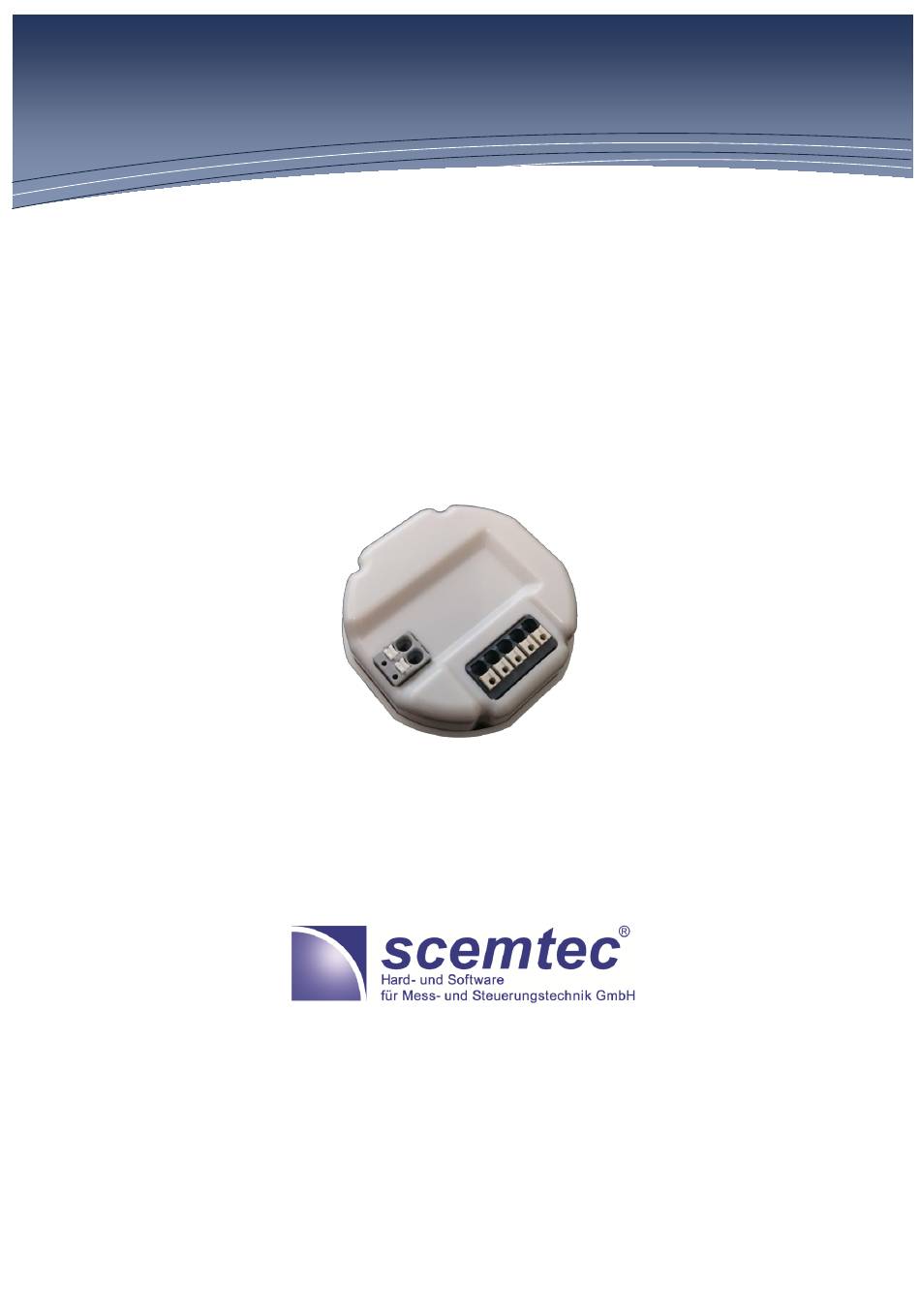

- Page 1 Technisches Handbuch Technical Manual Scemtec Tasterinterface Pushbutton Interface SC-TI-CAS Art.-Nr.: 0516.001.550 Gewerbeparkstraße 20 D-51580 Reichshof-Wehnrath Tel.: +49 - (0)2265 - 996 - 0 Fax +49 – (0)2265 - 996 - 299 info@scemtec.com...
- Page 2 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Gewerbeparkstraße 20, D-51580 Reichshof-Wehnrath Tel.: +49 - (0)2265 - 996 - 0, Fax: +49 - (0)2265 - 996 - 299...
- Page 3 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Gerätebeschreibung Das Scemtec Tasterinterface „SC-TI-CAS“ ist geeignet zum Einbau in Unterputzdosen (tiefe Unterputzdosen werden empfohlen). Es können bis zu vier Standard-Installationstaster an das Gerät angeschlossen werden. Die angeschlossenen Taster und deren Verdrahtung müssen für die maximale Versorgungsspannung des Tasterinterface isoliert sein und nach ordnungsgemäßer Installation den...
-
Page 4: Technische Daten
Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Technische Daten Spannungsversorgung 230VAC, 50Hz Stromaufnahme max. 10mA Leitungslängen an max. 30cm Tasteranschlüssen Anschlussquerschnitt Eindrähtig: 0,2 mm² - 1,5 mm² Feindrähtig: 0,2 mm² - 1,5 mm² Mit Aderendhülse nach DIN 46228/1: 0,25 mm² - 1,0 mm²... - Page 5 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Inbetriebnahme Zur Parametrierung des Geräts wird die Casambi-App benötigt. Diese kann sowohl im Apple App-Store als auch für Android im Google Play Store runtergeladen werden. Apple App-Store Google Play Store Um das Gerät mit der Casambi-App verwenden und parametrieren zu können, muss es einem Netzwerk hinzugefügt werden.
- Page 6 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Gerät entkoppeln Sobald das Gerät zu einem Netzwerk hinzugefügt wurde ist es für eine weitere Koppelung gesperrt. Dies dient der Sicherheit innerhalb des Netzwerks und verhindert, dass Unbefugte Zugriff auf das Gerät erhalten können.
- Page 7 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Gewerbeparkstraße 20, D-51580 Reichshof-Wehnrath Tel.: +49 - (0)2265 - 996 - 0, Fax: +49 - (0)2265 - 996 - 299...
-
Page 8: Device Description

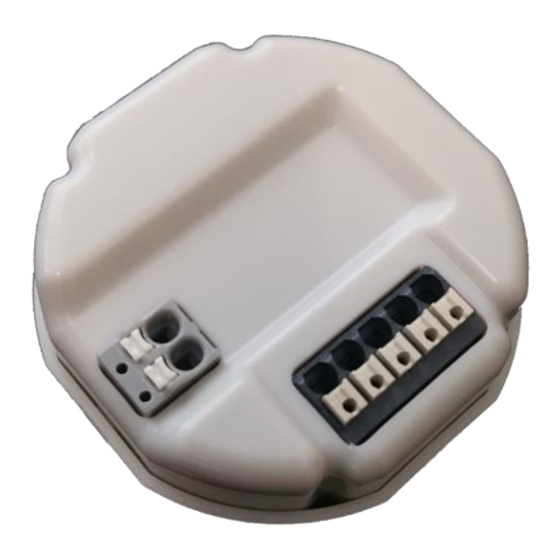

Art.-Nr.: 0516.001.550 Device description The Scemtec push button interface „SC-TI-CAS“ is suitable for installation in flush-mounted boxes (deep flush-mounted boxes are recommended). Up to four standard installation buttons can be connected to the device. The connected pushbuttons and their wiring must be insulated for the maximum supply voltage of the push button interface and ensure the appropriate contact protection after proper installation. -
Page 9: Technical Specification
Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Technical Specification Power supply 230VAC, 50Hz Power consumption max. 10mA Cable length of button max. 30cm connections Connection cross section Single wire: 0,2 mm² - 1,5 mm² Fine wire: 0,2 mm² - 1,5 mm²... - Page 10 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Commissioning The Casambi app is required to parameterize the device. This can be downloaded from the Apple App Store as well as Android on Google Play Store. Apple App-Store Google Play Store To be able to use and parameterize the device with the Casambi app, it must be added to a network.
- Page 11 Technisches Handbuch Stand: 03/2018 Scemtec Tasterinterface SC-TI-CAS Art.-Nr.: 0516.001.550 Decouple device Once the device has been added to a network, it is locked for further coupling. This is for security within the network and prevents unauthorized persons from gaining access to the device. If you want to use the device on another network, it must be decoupled first.
- Page 12 For further questions regarding the Casambi-app you can download the user manual of the company Casambi from our homepage www.scemtec-gmbh.de. You can also send us an e-mail at service@scemtec.com. We will answer your questions as soon as possible. Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro-...
