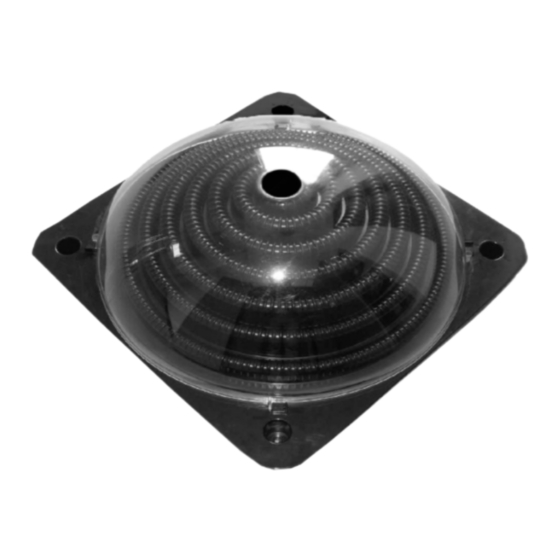

CoolSplash Solar Heater Manual
  1. Manuals
  2. Brands
  3. CoolSplash Manuals
  4. Heater
  5. Solar Heater
  6. Manual

CoolSplash Solar Heater Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Solar Heater Manual
VIGTIGT
Læs og følg instruktionerne der tilhører dette produkt, FØR anvendelse og
installation. Følges disse instruktioner og sikkerhedsvarsler ikke, kan det resulterer i
alvorlig personskade eller ejendomsskade. HUSK - Gem denne instruktions
manual.
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Solar Heater and is the answer not in the manual?

Questions and answers

Summary of Contents for CoolSplash Solar Heater

  • Page 1 Solar Heater Manual VIGTIGT Læs og følg instruktionerne der tilhører dette produkt, FØR anvendelse og installation. Følges disse instruktioner og sikkerhedsvarsler ikke, kan det resulterer i alvorlig personskade eller ejendomsskade. HUSK - Gem denne instruktions manual.

  • Page 2: Table Of Contents

    / 38 mm (1 1/2 tommer) blød slange s.11 Til pools med slangetilslutning af dia. 57 mm (2 1/4 tommer) blød slange med gevindmøtrik s.12 For tilkobling af flere CoolSplash Solar Heater paneler s.13 Indledende drift s.14 Vinteropbevaring & Vedligeholdelse s.15...

  • Page 3: Sikkerhedsadvarsler & Instruktioner

    SIKKERHEDSADVARSLER & INSTRUKTIONER Læs og følg alle instruktioner i denne manual. Følges disse instruktioner ikke kan det resultere i slemme og fatale skader. ADVARSEL: Solvarmeren er ikke beregnet til at blive anvendt af personer (herunder børn) med reduceret fysiske, sensoriske eller mentale kapaciteter, eller mangel på...
  • Page 4 ADVARSEL: Sluk for pumpen før installation og frakobel solvarmeren fra dit filtreringssystem. FORSIGTIG: Læg IKKE vægt på solvarmeren. FORSIGTIG: Hop, træd eller gå IKKE på solvarmeren. FORSIGTIG: Placer aldrig poolkemikalier tæt på solvarmeren, da kemiske dampe og/eller spild kan forårsage alvorligt ætsende angreb på panelet og tilbehøret.

  • Page 5: General Information

    GENERAL INFORMATION CoolSplash Solar Heater har et innovativt kuppel design, der giver en bedre varmeoverførsel end traditionelle solvarmesystemer og eliminerer også behovet for at afsætte gårdsplads til konventionelle solpaneler. Med de medfølgende slangeforbindelser passer CoolSplash Solar Heater til filtreringssystemer, som kræver enten Ø32mm (1 1/4in) / 38mm (1 1/2in) blød slangeforbindelse eller Ø57mm (2 1/4in) gevindmøtrik slangeforbindelse.
  • Page 6 FORSIGTIG: Du må IKKE stå, sidde eller lægge nogle objekter på solvarmeren. 2) CoolSplash Solar Heaters driftstryk Sørg for, at solvarmerens driftstryk ikke overstiger 1,5 bar (21psi). Det anbefales at have en trykmåler installeret før solvarmeren efter pumpen/filteret for at overvåge vandtrykket, der strømmer ind i solvarmeren.

  • Page 7: Coolsplash Solar Heater Installation

    COOLSPLASH SOLAR HEATER INSTALLATION Før du installerer CoolSplash Solar Heater, skal du kontrollere, at alle dele er til stede i pakken. Primære komponenter 2x Slangereduktion 1x Base med 2 stativer 1x Heater dome cover Ø32mm(11/4in)– Ø38mm(1 1/2in) 1 x Gevindmøtrik...

  • Page 8: Poollayout Med Coolsplash Solar Heater

    Det eneste værktøj du skal bruge er en skruetrækker til at fastgøre slangeklemmen til slangetilslutninger til slangetilslutningen. Poollayout med CoolSplash Solar Heater Typisk overjordisk poollayout Tilkobling med en solvarmer Tilkobling med flere solvarmere...

  • Page 9: Slangekobling Til Hovedbasen

    Centerslangetilslutning er til slangetilslutningen af pumpen/filteret. Sideslangetilslutning er til slangetilslutning til poolretur eller til et ekstra CoolSplash solvarmelegeme. Før tilslutningen til slangen, drej da sideslangetilslutningen mod uret som vist, indtil den stopper. Åbningerne på nr. 2 slangeforbindelse skal pege i den modsatte retninger.

  • Page 10: Samling Af Kuppeldæksel Til Hovedbasen

    åbningen for at fastgøre kuppeldækslet på varmelegemebunden FORSIGTIG: Hold ikke i kuppeldækslet når du ønsker at flytte hele enheden. Tilslutning af CoolSplash Solar Heater til poolen FORSIGTIG: Før du begynder at tilslutte denne solvarmer til din pool, skal du sørge for, at poolens vandudløb og returindløb er lukket og allerede er forbundet...

  • Page 11: Til Pools Med Slangetilslutning Af Dia. 32 Mm

    1) Til pools med slangetilslutning af Dia. 32 mm (1 1/4 tommer) / 38 mm (1 1/2 tommer) blød slange a) Afmonter poolreturslangen fra din pumpe/filter. b) Med en slange på ø32 mm (1 1/4in) skal du skubbe slangen direkte på slangeforbindelserne, så...

  • Page 12: Til Pools Med Slangetilslutning Af Dia. 57 Mm (2 1/4 Tommer) Blød Slange Med Gevindmøtrik

    2) Til pools med slangetilslutning af Dia. 57 mm (2 1/4 tommer) blød slange med gevindmøtrik a) Afmonter poolreturslangen fra din pumpe/filter. b) Brug en blød slange på enten ø32mm (1 1/4in) eller ø38mm (1 1/2in) eller til at forbinde centerslangetilslutningen til pumpen/filteret. Sørg for, at slangen er fastgjort med slangeklemmen.

  • Page 13: For Tilkobling Af Flere Coolsplash Solar Heater Paneler

    3) For tilkobling af flere CoolSplash Solar Heater paneler Afhængigt af vejrforholdene anbefales 1 varmelegeme pr. 10.000 liter poolvolumen. BEMÆRK: Sørg for at have nok slangeklemmer og slangereduktionsstykker, før du forbinder flere solvarmepaneler. Der kræves et slangereduktionsstykke til ø38 mm (1 1/2'in) slangeforbindelse, og der skal bruges en slangeklemme til at fastgøre alle slangeforbindelser.

  • Page 14: Indledende Drift

    BEMÆRK: Sørg for at åbne ventilen helt (3 huller) under drift. Indledende drift Før du tænder for din pumpe, skal du sørge for, at alle slangeforbindelser er sikret, og at slangerne ikke er bøjede og at slangerne ikke er bøjede før brug. Sørg for at frigøre poolens vandudløb og -indløb for at lade vandet strømme ind i slangerne.

  • Page 15: Vinteropbevaring & Vedligeholdelse

    Vinteropbevaring & Vedligeholdelse ADVARSEL: Sluk for pumpen, før du frakobler varmeapparatet/ slangerne fra dit filtreringssystem. Til vinterklargøringen skal du blokere poolens vandindtag og -udløb og derefter koble solvarmeren fra slangerne. Tøm alt vandet ud af solvarmeren i slutningen af ​ ​ s æsonen. Vand efterladt indeni kan fryse, hvilket får materialet til at briste, når isen udvider sig.

  • Page 16: Fejlfinding

    Fejlfinding Problem Løsning Sørg for, at filtreringssystemet fungerer Opvarmer ikke vandet således at vandet cirkulerer. Solen er ikke kraftig nok. Yderligere solvarmere kan være påkrævet Placér termocover/poolcover på poolen om natten for at forhindre varmetab. Læg poolens termocover på, når du bruger solvarmeren for at øge opvarmningseffektiviteten Kontroller lækage på...
  • Page 17 Gevind/møtrik til slange forbinder Flad pakning (til gevindmøtrik til slange forbinder) O-ring til gevindmøtrik til slange forbinder © 2022 CoolSplash Alle rettigheder forbeholdes. Ingen del af dette dokument må reproduceres eller transmitteres i nogen form eller på nogen måde, elektronisk, mekanisk, fotokopiering, optagelse eller på...
  • Page 18 DK Vi forbeholder os retten til at ændre alle eller dele af funktionerne, hvis artiklerne eller indholdet af dette dokument, uden forudgående varsel. internationale patenter under behandling. abrikant CoolSplash...
  • Page 19 Solar Heater Manual IMPORTANT Before installing this product, read and follow all warning notices and instructions accompanying this product. Failure to follow safety warnings and instructions can result in injury, death, or property damage. Save this instruction manual.
  • Page 20 Pool layout with CoolSplash Solar Heater Hose Connectors on the Main Base p.25-26 Assembling Dome Cover to Main Base p.26 Connecting the CoolSplash Solar Heater to the pool p.26 For Pools using Hose Connection of Dia. 32mm(1 1/4in) / p.26-27 38mm(1 1/2in) Soft Hose For Pools using Hose Connection of Dia.

  • Page 21: Safety Warnings & Instructions

    WARNING: Solar heater (particularly the panel) can be very hot after exposing to the sunshine for hours and water inside is not moving. CAUTION : The solar heater must be positioned so as to prevent it being used as means of access to the pool by young children.

  • Page 22: General Information

    The solar heater will become very heavy after filling with water. Select a proper site for the solar heater before installation. The solar heater should be installed, lower than the pool water lever, on a completely level, very firm ground or equivalent.

  • Page 23: Coolsplash Solar Heater Installation

    2 Solar heater operating pressure Make sure that the solar heater operating pressure must not exceed 1.5bar (21psi). It is recommended to have a pressure gage installed before the solar heater after the pump/filter to monitor the water pressure going inside the solar heater.
  • Page 24 The only tool you need is a screwdriver with which to secure the hose clamp for hose connections to the hose connectors. Pool layout with KEOPS Solar Heater Typical above-ground pool layout With one Solar Heater...

  • Page 25: Hose Connectors On The Main Base

    Two hose connectors are preinstalled on the bottom of the main base. Center hose connector is for hose connection to the pump/filter. Side hose connector is for hose connection to the pool return or additional CoolSplash solar Heater. Before connecting to the hose, turn the side hose connector anticlockwise as shown until...

  • Page 26: Assembling Dome Cover To Main Base

    Assembling Dome Cover to Main Base NOTE: Start this assembly after finishing all hose connections. There are 4 tabs on dome cover and 4 slots on the solar heater base. Push the tab into the slot to secure the dome cover on the heater base.

  • Page 27: For Pools Using Hose Connection Of Dia. 57Mm(2 1/4In) Soft Hose With Threaded Nut

    c) For soft hose of Ø38mm (1 1/2in), use either long hose provided or another soft hose in same diameter to connect the pump/filter and middle hose connector. Firstly, insert the hose reducer inside of cuff of long hose and slide it onto the hose connector as far as it can go.

  • Page 28: For Multiple Coolsplash Solar Heater

    A hose reducer is required for Ø38mm(1 1/2’in) hose connection, and a hose clamp should be used to secure all hose connections. For one additional solar heater, use short hose provided and hose reducer to connect the additional solar heater.
  • Page 29 For connection of 3 or more heaters, it requires a 3-way valve (not included) and “T” connector (not included) to be installed. Below is an example of above ground pool with 3-way valve set up in place. ATTENTION: Make sure to completely open the valve (3 holes) in operation.

  • Page 30: Initial Operation

    For winterizing, block the pool water inlet and outlet and then disconnect the solar heater from the hoses. Drain all the water out of the solar heater at the end of the season. Water left inside may freeze, causing the material to rupture as the ice expands.

  • Page 31: Trouble Shooting

    Trouble Shooting...
  • Page 32 Exploded Drawing...
  • Page 33 © 2022 CoolSplash All rights reserved. No part of this document may be reproduced or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of CoolSplash.
  • Page 34 GB We reserve the right to change all or part of the features if the articles or contents of this document, without prior notice. international patents pendingwe reserve the right to change all or part of the features if the articles or contents of this document, without prior notice. international patents pending. Manufacturer CoolSplash...
