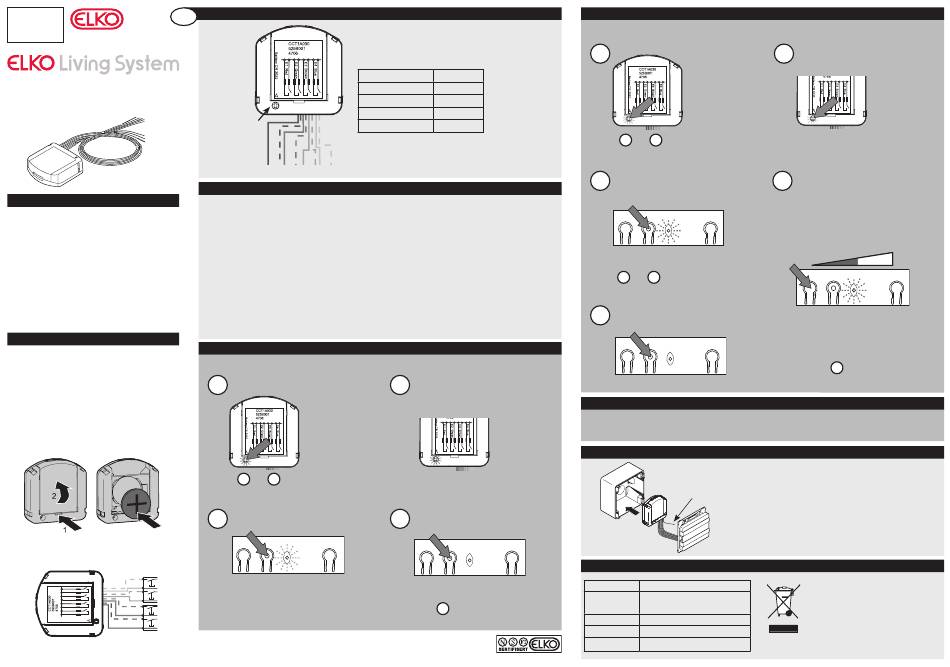

Elko Living System 4706 Instructions

NO
NB 430
Ver. 1.0
2008.12.08
Art. nr.: 4706
®
LS Wireless sender til
innbygging (4 input)
Bruk
Trådløs sender brukes til innbygging i
produkter som skal kunne sende input
til Wireless systemet.
Senderen er batteridrevet og kan
tilkobles opp til fire trykk. Både korte
og lange trykk kan transmitteres (f.eks.
ved lysdemping).
Senderen kan både benyttes til Wireless
frittstående system og til LS Control.
Installasjon
Senderen monteres skjult, og tett på
trykkene.
Metalloverflater i nærheten av sende-
ren kan påvirke transmisjonen. Unngå å
installere senderen i metallboks.
Senderen må ikke installeres i boks som
inneholder 230V ledninger.
1. Batteri settes inn.
2. Forbind Controllknappen til input E1, E2,
samt E3, E4; se avsnittet "Tilkoblinger og
knapper".
E4 Blå
E3 Brun
E2 Grøn
E1 Rød
Batteri CR 2032
3. Programmer senderen (se avsnitt om
programmering).
Tilkoblinger og knapper
Til hver input er det 2 ledninger: En ensfar-
get og en vekselvis hvit og farget ledning, i
samme farge som den ensfargede ledningen.
Rød/hvit-rød
Grønn/hvit-grønn
Brun/hvit-brun
Blå/hvit-blå
Programmerings-
Grå (kort)
knapp
Ved programmering av Control kobling hører
/ Lysdiode
E1/ E2 sammen og E3/E4 sammen, og har f.eks.
funksjonen ON/OFF.
Programmering
Ved programmering bestemmer man hvilke input som skal betjene hvilke pro-
dukter, og hvilken funksjon som skal utføres. Det er to typer programmeringer i
Wireless, Control link og Scenarie link:
Control link brukes til å få Wireless produktene til å utføre enkle gjennomfør-
bare funksjoner der det inngår to trykk: for eksempel PÅ/AV, demp OPP/NED,
Åpne/Lukk solskjerming.
Scenarie links brukes til å fremkalle en tidligere definert belysning (scenario)
med bare et enkelt trykk på en knapp.
Hvis senderen skal benyttes sammen med LS Control, skal den kobles til en LS
Controller. Kobling og programmering gjøres i programmet LS Visual
Control link
Sender
Trykk en gang på programmerings-
1
knappen A.
Lysdioden lyser
rødt.
2
1
Gjenta og for hver sender som ønskes medtatt i programmeringen.
Mottaker
Trykk en gang på programmerings-
3
knappen A.
1 A B 2
Lysdioden B blinker rødt.
Angre programmering
Angrer du en koblingsopprettelse, innen du har utført trinn
slutter, og koblingen blir ikke lagret.
ELKO AS - Postboks 234, 1301 Sandvika, Tlf: +47 67 80 73 00, Fax: +47 67 80 73 01, www.elko.no
ELKO AB - Box 47020, 100 74 Stockholm, Tel. +46 84 49 27 00, Fax. +46 84 49 27 30, www.elko.se
ELKO Suomi Oy - Olarinluoma 9b, 02200 Espoo, Puh. +358 943 93 210, Fax. +358 943 93 2120, www.elko.fi
Input E1
Input E2
Input E3
Input E4
Antenne
Kortslutt kortvarig ledninger til den input,
2
som skal aktivere Control koblingen
(innen 5 sekunder etter trinn 1).
Lysdioden blinker
rødt.
4 Avslutt programmeringen med et
trykk på programmeringsknappen A.
1 A B 2
Alle lysdioder slukkes.
4
, må du vente til blinkingen
Scenarie link
Sender
Trykk 2 ganger på programmeringsknappen.
1
Lysdioden lyser
grønt
2
1
Gjenta og for hver sender som ønskes medtatt i programmeringen.
Mottaker
3
Trykk en gang på programmer-
ingsknappen A.
1 A B 2
Lysdioden B blinker grønt.
3 4
Gjenta og for hver mottaker som
ønskes tatt med.
5
Avslutt med et trykk på knappen A
på bare én av mottakerne.
1 A B 2
Alle lysdioder B slukkes.
Slett all programmering
Hold programmeringsknappen inne i 5 sek. Når lysdioden blinker vekselvis rødt
og grønt slippes knappen og all programmering slettes.
Eksempel
Antenne
Tekniske data
Batteri 1. stk. 3V Lithium, CR2032
Batteri levetid 5 - 7 år, avhengig av bruk
(ca. 20 000 betjeninger)
Temperatur -5 °C til +50 °C
Luftfuktighet 20 % – 95% ikke-kondenserende
RF frekvens 868 MHz
Kortslutt kortvarig ledninger til det input,
2
som skal aktivere Scenario koblingen
(innen 5 sekunder etter trinn 1).
Lysdioden blinker
grønt.
4
Hvis mottakeren har lysdemperfunk-
sjon, kan du stille inn ønsket nivå med
knappene 1 eller 2. Hvis mottakeren
har en reléfunksjon, kan du stille inn
ønsket tilstand (tent/slukket) med de
samme knappene.
0% 100%
1 A B 2
Lysdioden B lyser rødt de første 5
sek. så blinker den grønt.
Angre programmering
Angrer du en koblingsopprettelse, innen du
5
har utført trinn , må du bare vente i 3
min. (til blinkingen slutter).
Senderen kan f. eks. bygges inn i en
ELKO kappe med ELKO bryter. Med
dette kan man benytte en ELKO bry-
ter i en ELKO Wireless installasjon.
Produktet skal kasseres i over-
ensstemmelse med WEEE direk-
tivet om håndtering av elektrisk
og elektronisk utstyr. (Direktiv
2002/96/EC)
