GTX 71-200 Original User Manual

Poziomnica laserowa
Oryginalna instrukcja obsługi
UWAGA! PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU
NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I
ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
• Nie wolno wprowadzać żadnych modyfikacji w urządzeniu.
• Urządzenie laserowe należy użytkować zgodnie z zaleceniami
producenta.
• Zaleca się przeprowadzenie kontroli dokładności przed pierwszym
użyciem oraz okresowych kontroli w trakcie okresu użytkowania
urządzenia.
• Nie wolno kierować wiązki światła laserowego ku oczom
osób postronnych i zwierząt. Promieniowanie lasera może
uszkodzić narząd wzroku.
• Zawsze należy się upewnić czy światło lasera nie jest skierowane
na powierzchnie odbijające. Powierzchnia odbijająca wiązkę
lasera mogłaby odbić taką wiązkę w kierunku operatora, lub osób
trzecich.
• Nie należy pozwalać dzieciom na obsługę tego urządzenia.
Nie dopuszczać dzieci do miejsca pracy podczas ustawień i
w czasie używania urządzenia.
• Nie przechowuj lasera w miejscu narażonym na bezpośrednie
padanie promieni słonecznych lub w miejscu o wysokiej
temperaturze. Obudowa i niektóre elementy zbudowane są z
tworzywa sztucznego, a działanie temperatury może powodować
degradację materiału.
• Nieużywany sprzęt
niedostępnym dla dzieci.
• W przypadku przechowywania przez dłuższy czas, wyjmij
akumulator, aby zapobiec możliwym uszkodzeniom.
• Nie wolno wymieniać zespołu laserowego na urządzenie innego
typu. Wszelkie naprawy powinny być wykonane przez serwis
producenta.
• Urządzenie zostało wyposażone w laser klasy 2 zgodny z EN
60825-1:2014.
Przeznaczenie: Poziomica laserowa składa się z trzech komponentów:
tradycyjnej poziomicy z libellą, komponentu do pomiarów cyfrowych oraz

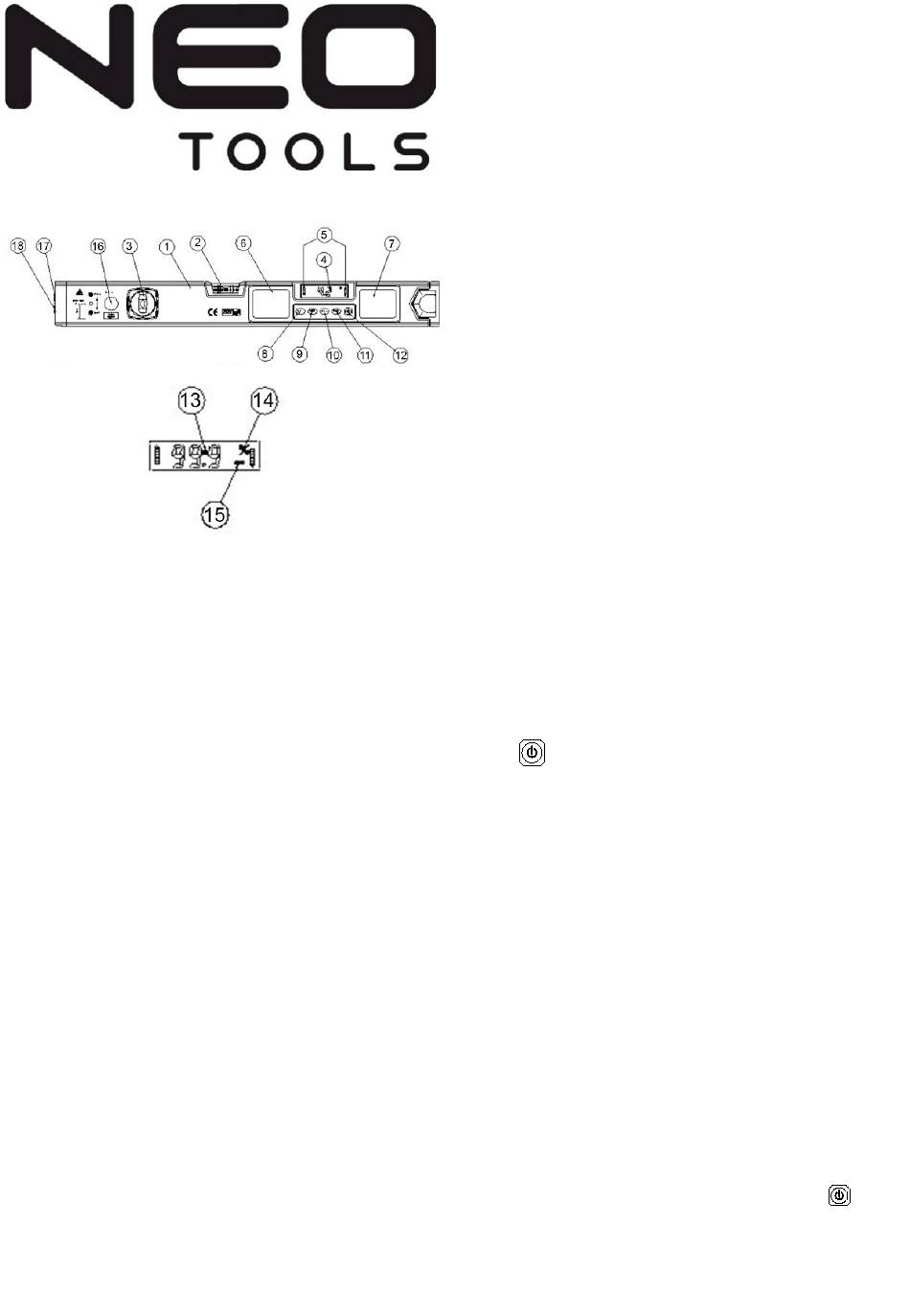

komponentu laserowego (patrz rysunek 1). Libella może być użyta w celu
określenia pionu i poziomu, wyświetlacz LCD umożliwia pomiar i odczyt
dowolnego kąta, podczas gdy wiązka lasera umożliwia wyświetlenie
71-200
przechowywać w suchym
punktu odniesienia, linii
skrzyżowanych linii pionu i poziomu.
Specyfikacja:
• Długość fali: 635nm-670nm
• Moc optyczna: ≤1mw;
• Klasa lasera: 2;
• Dokładność systemu laserowego: ±3mm/10m
• Zakres pomiaru cyfrowego: 0°~360°(4 X 90°)
• Dokładność pomiaru kąta dla: 0°i 90°±0.1°
• Dokładność pomiaru kąta dla: 1°÷89°±0.2°
• Dokładność
0.029°=0.50mm/m
• Dokładność
0.043°=0.75mm/m
• Zasilanie: 3V (baterie alkaliczne AAA 1.5V)
• Temperatura otoczenia w czasie pracy: 0°C ~+40°C
• Temperatura przechowywania: -10°C~+60°C
• Sygnał dźwiękowy dla kątów: 0° ,45°,90°
Wymiana baterii:
• Otwórz pokrywkę gniazda baterii;
• Włóż 2 baterie AAA 1.5V upewniając się, że są wkładane odpowiednią
stroną;
• Zamknij pokrywkę gniazda baterii;
Instrukcja użytkowania:
1.Włączanie / Wyłączanie：Naciśnij przycisk oznaczony ON/OFF w
przedniej części poziomicy.
2. Laserowy punkt odniesienia: Przesuń przełącznik na końcu
poziomicy w pozycję środkową. Wówczas ustawiony zostanie tryb pracy
znacznika laserowego. Aby ustawić kierunek wiązki lasera poziomo,
należy skorzystać z libelli lub odczytać kąt 0° z wyświetlacza cyfrowego.
Po ustawieniu poziomicy wiązka lasera wskazywać będzie poziom.
• Laserowa linia poziomu: Przesunięcie aparatury w pozycję dolną
(górna soczewka na wylocie wiązki lasera) spowoduje przejście w tryb
lasera liniowego. Wówczas poprawnie ustawiona poziomica
wyświetlać będzie linię poziomą.
• Linie pionu i poziomu: Przesunięcie aparatury w pozycję górną (dolna
soczewka na wylocie wiązki lasera). Spowoduje rozdzielenie wiązki na
2 prostopadłe linie krzyżujące się pod kątem prostym, wskazujące
płaszczyzny pionową i poziomą.
3. Pomiar cyfrowy
Funkcje przycisków (patrz rysunek 1.)
1. :
2. HOLD:
3. ABS/CAL:
4. LIGHT:
5. ° ％:
Instrukcje pomiaru
1. Włączanie / wyłączanie: Naciśnij przycisk włączenia / wyłączenia aby
włączyć wyświetlacz LCD. Naciśnij ponownie by wyłączyć. Urządzenie
wyłączy się automatycznie po około 5 minutach bez naciśnięcia
przycisku. W przypadku przytrzymania przycisku przez 8 sekund
urządzenie wyłącza się, a ustawienia zostają usunięte. Wówczas po
ponownym naciśnięciu przycisku i włączeniu urządzenia, wyświetlony
zostanie komunikat „CAL1" i poziomica przejdzie w tryb kalibracji (patrz
kolejny rozdział).
2. Kalibracja poziomu:
przytrzymaniu włącznika przez 8 i ponownym włączeniu, wyświetlony
zostanie komunikat „CAL1". Wówczas należy dokonać kalibracji
stosując następujące kroki:
a. Ustaw poziomicę w poziomie lub pionie (patrz rysunek 2) na płaskiej i
miejscu,
gładkiej powierzchni. Wyceluj w wyznaczone miejsce, po czym naciśnij
przycisk ABS/CAL. Napis „CAL1" zacznie mrugać, sygnalizując
trwający zapis informacji. Po kilku sekundach mruganie ustąpi.
Wyświetlony zostanie komunikat „CAL2".
b. Nie zmieniając położenia poziomicy, obróć ją o 180°, po czym naciśnij
przycisk ABS/CAL. Napis „CAL2" zacznie mrugać, sygnalizując
trwający zapis informacji. Po kilku sekundach mruganie ustąpi
sygnalizując koniec zapisu informacji. Jeżeli w trakcie trwania procesu
chcesz opuścić tryb kalibracji, przytrzymaj przycisk
sekundy.
3. Pomiar kąta bezwzględnego: Domyślny tryb pracy urządzenia, w
którym kąt mierzony jest względem poziomu (kąta 0°). O jego
aktywności informuje komunikat „ABS" wyświetlany w prawej części
wyświetlacza LCD.
poziomu lub prostopadłych do siebie
pomiaru libellą dla
pomiaru libellą dla
Włączenie / wyłączenie wyświetlacza LCD
Zamrożenie pomiaru
Zmiana trybu / kalibracja
Podświetlenie ekranu LCD
Zmiana jednostki pomiaru
Przy pierwszym uruchomieniu, lub po
położenia poziomego:
położenia pionowego:
przez 4
