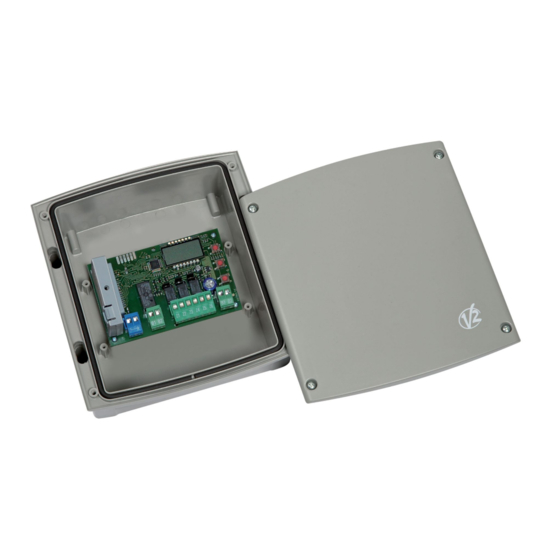

V2 RXP4 Manual

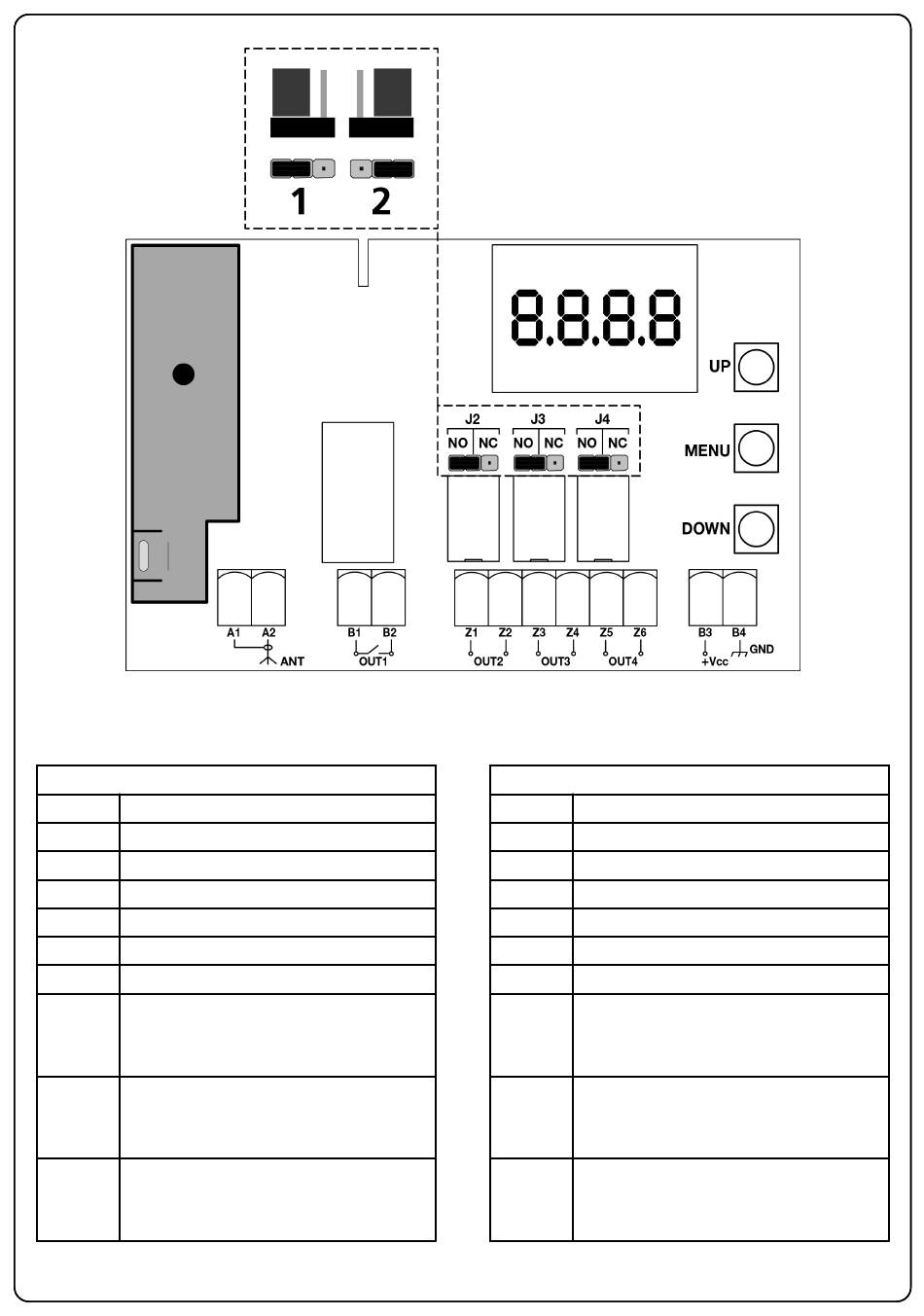

ITALIANO - COLLEGAMENTI ELETTRICI
A1 Schermatura antenna
A2 Centrale antenna
B1 - B2 Uscita relè 1 (Max. 5A - 230Vac) - contatto N.A.
Z1 - Z2 Uscita relè 2 (Max. 1A - 30Vdc)
Z3 - Z4 Uscita relè 3 (Max. 1A - 30Vdc)
Z5 - Z6 Uscita relè 4 (Max. 1A - 30Vdc)
B3 - B4 Alimentazione 12 - 24 Vac / 12 - 36 Vdc
Jumper per selezionare il tipo di contatto
dell'uscita relè 2
J2
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
Jumper per selezionare il tipo di contatto
dell'uscita relè 3
J3
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
Jumper per selezionare il tipo di contatto
dell'uscita relè 4
J4
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
ENGLISH - ELECTRIC CONNECTIONS
A1 Antenna shield
A2 Antenna
B1 - B2 Relay output 1 (Max. 5A - 230Vac) - N.O. contact
Z1 - Z2 Relay output 2 (Max. 1A - 30Vdc)
Z3 - Z4 Relay output 3 (Max. 1A - 30Vdc)
Z5 - Z6 Relay output 4 (Max. 1A - 30Vdc)
B3 - B4 Power supply 12 - 24 Vac / 12 - 36 Vdc
Jumper for selecting the type of contact of
relay 2 output:
J2
Position 1: N.O. contact
Position 2: N.C. contact
Jumper for selecting the type of contact of
relay 3 output:
J3
Position 1: N.O. contact
Position 2: N.C. contact
Jumper for selecting the type of contact of
relay 4 output:
J4
Position 1: N.O. contact
Position 2: N.C. contact
