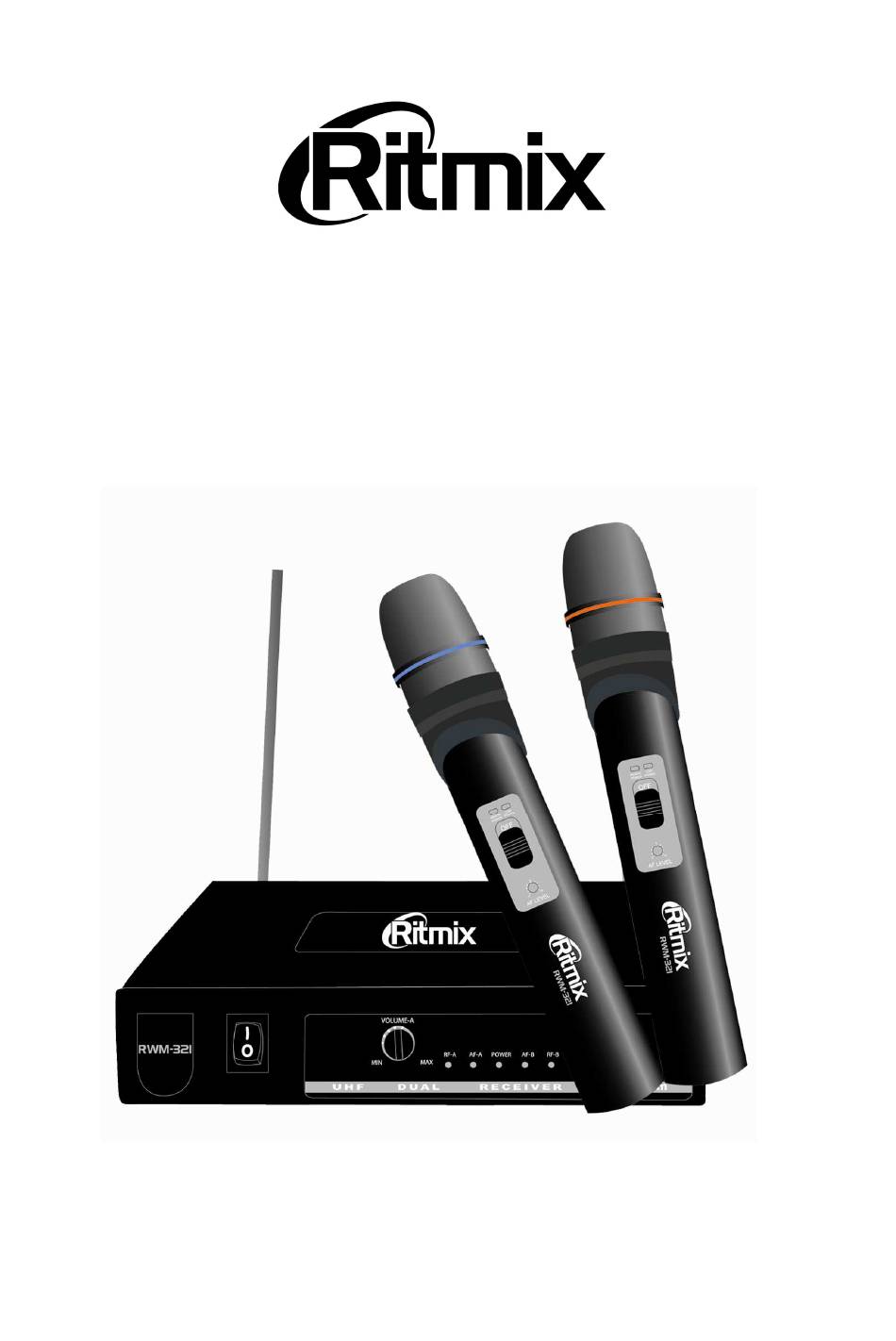

- Page 1 RWM-321 Руководство пользователя User’s manual...
- Page 2 Thank you for your purchase of this wireless microphone system “Ritmix”. Please read this instruction carefully before you operate the product. FEATURES • Dual channel auto signal selection receiving system • The range of frequency response is wide with low distortion •...
-
Page 3: Operation
OPERATION To get good receiving results, the receiver must be placed in a position of above 1 m from the ground, the distance between the Transmitter and the antenna must be at least 1 m. Don’t use this system near computer or strong magnetic place and noisy environment. The microphone pickup should not be placed at a close distance to the speaker of the sound enforcement system. - Page 4 Receiver 1. Touch switch 2. Power indicator 3. A-Channel volume control 4. B-Channel volume control 5. A-Channel radio frequency signal indicator 6. B-Channel radio frequency signal indicator 7. A-Channel audio frequency level indicator 8. B-Channel audio frequency level indicator 9. Power input 10.
- Page 5 Transmitter (Microphone) 1. Sound pickup 2. Low-battery indicator 3. Power switch 4. Battery slot Open the battery cover, correctly fill up the battery, and close the cover. Then you can switch on the handheld transmitter, and the power indicator flashes once. At this time, the receiver's signal level indicator and auto signal selection indicator light up, indicating that the receiver has received effective signal from the transmitter.
-
Page 6: Specification
SPECIFICATION Receive frequency range: 87,5-92 MHz Channels: 2 channels Operating principal: dynamic Polar pattern: uni-directional Frequency stability: ± 0.005% Frequency Response: 50 – 16000 Hz Impedance: 600 Ohm Sensitivity: 60dB S/N ration: > 90dB Total harmonic distortion: < 0.5% Microphone power supply: 3 ×... -
Page 7: Troubleshooting
ATTENTION • Don’t place the product in a high moist and high electronic magnetic place or in a sunshine directly and high temperature surrounding. • Must put out the power plug before you clean this unit. Do not use the volatility gas, diluent liquid and other chemical medicine. •... - Page 8 Благодарим Вас за выбор беспроводной микрофонной системы “Ritmix”. Для правильного использования, пожалуйста, внимательно прочитите данную инструкцию. ХАРАКТЕРИСТИКИ • Двухканальная система с автоматическим выбором сигнала • Широкий частотный диапазон с минимальными искажениями • Бесшумное включение и выключение микрофона, что гарантирует сохранность усилителя и колонок...
- Page 9 ЭКСПЛУАТАЦИЯ Чтобы получить хорошие результаты, приемник должен быть помещен на высоте 1 м от пола, расстояние между передатчиком (микрофоном) и антенной должно быть по крайней мере 1 м. Не используйте систему вблизи компьютера или прибора с сильным магнитным полем, а также в шумном помещении. Микрофон не должен находиться...
- Page 10 Ресивер 1. Переключатель Вкл./Выкл. 2. Индикатор питания 3. Регулятор громкости канала А 4. Регулятор громкости канала В 5. Индикатор радиосигнала канала А 6. Индикатор радиосигнала канала В 7. Индикатор уровня аудиосигнала канала А 8. Индикатор уровня аудиосигнала канала В Разъем DC для подключения блока питания 10.
- Page 11 Трансмиттер (Микрофон) 1. Звукоприемник 2. Индикатор низкого заряда батареи 3. Переключатель ON/OFF (Вкл./Выкл.) 4. Отсек батарей Откройте крышку отсека батарей, вставьте батареи, соблюдая полярность, и закройте крышку. Установите переключатель в положение ON (Вкл.), загорится индикатор. На базе загорятся индикаторы уровня сигнала и авто выбора сигнала, свидетельствуя о том, что...
-
Page 12: Технические Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон несущих частот: 87,5-92МГц Количество каналов: Тип микрофона: динамический Диаграмма направленности однонаправленный Стабильность частоты: ± 0.005% Частотный диапазон: 50 – 16000 Гц Сопротивление: 600 Ом Чувствительность: 60дБ Соотношение сигнал/шум > 90дБ КНИ: <0.5 % Питание трансмиттера: 3 × 1.5В Напряжение: AC 15В... -
Page 13: Устранение Неисправностей
ВНИМАНИЕ • Не оставляйте устройство в местах повышенной влажности и в помещениях, находящихся под действием магнитного поля; не подвергайте микрофон воздействию прямых солнечных лучей и повышенных температур. • Перед тем как чистить устройство обязательно отключите его от сети. Не используйте для очистки летучие газы, химикаты и растворители. - Page 14 некоторые технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. http://acctech.ru/cat/mikrofony_dlya_karaoke/...
