Summary of Contents for Modify PP-2K

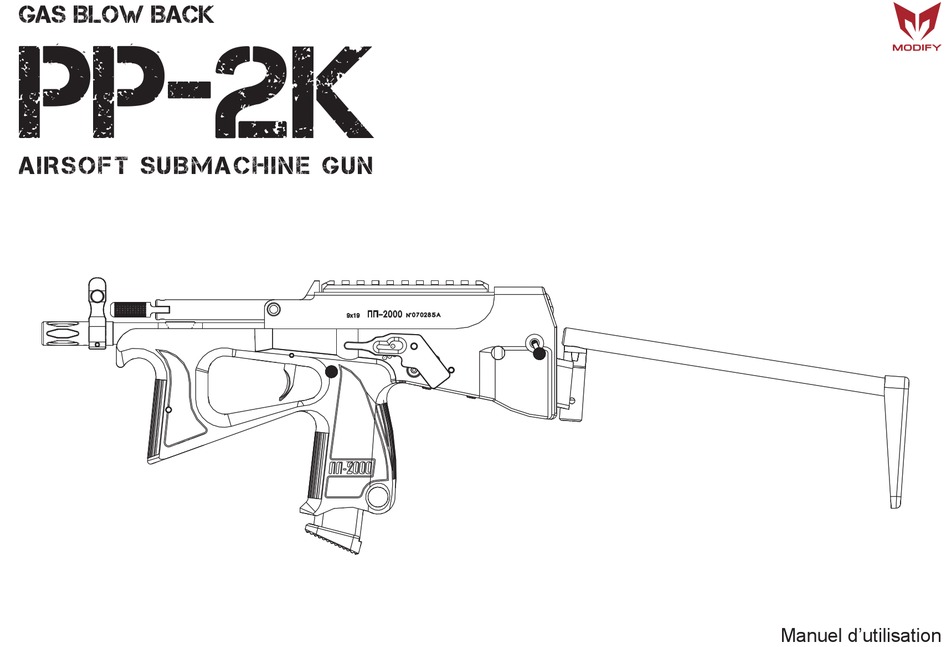

- Page 1 GAS BLOW BACK PP-2K AI RS O F T SU BM A C HI NE G U N Manuel d’utilisation...
- Page 3 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL...
- Page 4 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Magazine attachment B-01 B-02 B-03 Chargement Chargement du gaz / Changement du chargeur des billes changement de la capsule de CO2 1.Poussez vers le 1. Pressez le bouton d’extraction du 1.Rechargez votre chargeur en Mettez la cartouche de CO2 remontoir de billes mettant le téton de la...
- Page 5 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Operation C-01 C-02 C-03 Déplier ou replier la crosse Changer de crosse Lampe tactique installation et désinstallation. 1. Insérez la lampe spécialement conçue 1. Poussez le bouton de pour ce modèle dans le logement prévu à libération de crosse.
- Page 6 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Fire D-01 D-02 D-03 Chargement Sélection du mode de tir Tirer 1. Insérez le chargeur. Pressez la queue de détente après le chargement du levier d’armement. 2. Poussez le levier Sureté d’armement à 90°. Rafale Ramenez en arrière le levier d’armement pour charger.
- Page 7 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Hop Up Adjustment E-01 E-02 Réglage du bloc hop up Ajuster la trajectoire Ajuster le bloc hop up par le trou situé derrière la Diminuer l’effet hop up ou augmentez-le jusqu’à obtenir queue de détente, à l’aide d’une clef allen de 3mm. une trajectoire parfaite comme ci-dessous.
- Page 8 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Disassemble 1. Poussez le bouton de démontage. 2. Séparez la partie haute et basse du corps.
- Page 9 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Maintenance G-01 G-02 Entretien du chargeur Entretien du corps Lubrifiez soigneusement les parties qui font 1. Lubrifiez les joints supérieurs du chargeur avec du spray silicone. des mouvements ou qui coulissent. 2. Lubrifiez également la valve de G-03 Entretien du mécanisme de tir décharge en la dévissant,...
-
Page 10: Explosion Diagram
GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Explosion Diagram 01 BARREL-RECEIVER GROUP 02 BOLT GROUP 03 STOCK GROUP 04 BUTT STOCK GROUP 05 GAS/CO2 MAGAZINE... - Page 11 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Explosion BARREL-RECEIVER GROUP Diagram 01-1 Receiver complete 01-8 Hop up bucking 01-2 Picatinny rail 01-9 Hop up chamber 01-3 Screw M3×5 (3 pcs) 01-10 Hop up adjustment set 01-4 Outer barrel set 01-11 150mm inner barrel 01-5 Front sight set 01-12 Chamber screw M1.4×10 (2 pcs)
- Page 12 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL Explosion BOLT GROUP Diagram 02-1 Spring guide set 02-7 Flute valve set 02-13 Screw M1.4×3 with O-ring (2 pcs) 02-2 Recoil spring 02-8 Combin bridge 02-14 E-clip Bolt-nozzle connect SUB-ASSY 02-15 Set screw M3×3 (2 pcs) 02-3 Bolt carrier 02-9...
- Page 13 GAS/CO2 SCALE STEEL PARTS INSTRUCTION MANUAL 03-1 Stock 03-2 Hammer chassis Explosion 03-3 Knocker set STOCK GROUP 03-4 Sear set Diagram 03-5 Hammer 03-6 Sleeve bearing 03-7 Hammer sturt pin (2 pcs) 03-8 Hammer lock 03-9 Trigger bar 03-10 Sear spring 03-11 Hammer lock spring 03-12 Trigger 03-13 Hammer spring...
- Page 14 Butt Stock 05-2 Bottom magazine 05-11 Magazine base pad 04-3 Combine screw 05-3 Regulator pipe 05-12 CO2 body magazine 05-13 Modify CO2 Valve 04-4 Spring 05-4 Magazine seal pad 04-5 Folding axle 05-5 Injection valve 05-14 Koba CO2 Valve 05-6 Screw M2.5×8 (3 pcs)
-
Page 15: Notice And Warning
(kg-rated) gas tanks to avoid and damage to barrel. damage to gun parts. DO NOT look into barrels. Never disassemble or modify ALWAYS make sure safety is ON ALWAYS carry guns in cases the airsoft gun it may cause when not using guns. - Page 16 GAS BLOW BACK PP-2K AI RS O F T SU BM A C HI NE G U N Contact us [PP-2K] How-To Website FaceBook 334015...
