GS-POWER VDB02 User Manual

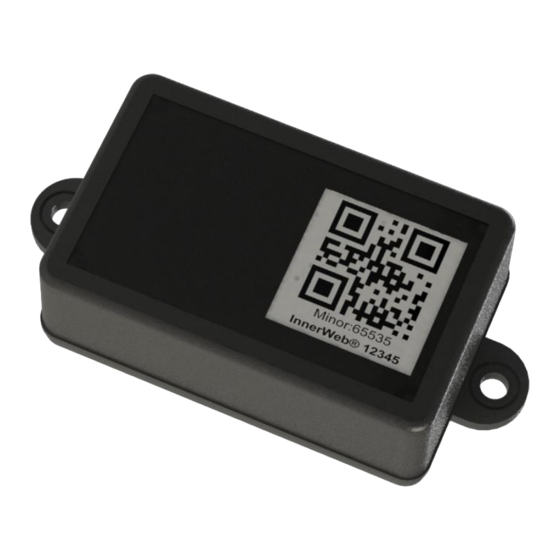

Bluetooth beacon
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
深圳市微能信息科技有限公司
VDB02蓝牙Beacon使用手册
VDB02 Bluetooth Beacon
文档信息/document information
标题/Title
文档类型/ Document type
文档编号/ Document number
版本日期/ Revision and date
秘密等级/ Disclosure
restriction
1 / 32
User Manual
VDB02 使用手册 蓝牙 Beacon
使用手册/User Manual
WN-21110060
V1.04
公开/Public
文档密级：外部公开，公司机密，未经许可不得扩散
VDB02 使用手册/User Manual
23-NOV -2022
VDB02-UM-005,A/1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VDB02 and is the answer not in the manual?

Questions and answers

Summary of Contents for GS-POWER VDB02

  • Page 1 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 VDB02蓝牙Beacon使用手册 VDB02 Bluetooth Beacon User Manual 文档信息/document information 标题/Title VDB02 使用手册 蓝牙 Beacon 文档类型/ Document type 使用手册/User Manual 文档编号/ Document number WN-21110060 版本日期/ Revision and date V1.04 23-NOV -2022 秘密等级/ Disclosure 公开/Public restriction 1 / 32 VDB02-UM-005,A/1 文档密级：外部公开，公司机密，未经许可不得扩散...
  • Page 2 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 历史版本/Revision History 版本/ Revision 描述/Description 修改人/Modifier 日期/Date V1.01 初始版本/Initial release Sherman 20211118 V1.02 删除芯片信息/Delete chip information Wendy 20220809 V1.03 增加英文版本/Add the English version Wendy 20221019 更新 5.7 节修改发射功率描述/Update Section 5.7 V1.04 Wendy 20221123 Modify the transmit power description 设备清单/Product List...

  • Page 3: Table Of Contents

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 目录/ Contents 1. 产品介绍/Product Introduction ........................ 4 1.1 VDB02 内部模块介绍/Internal Modules ..................5 1.2 VDB02 特性/Features ........................5 1.3 VDB02 应用/Application ........................5 2. 硬件参数/Hardware Parameters ......................6 3. 电池安装指导/Install Battery ........................7 4. 软件使用说明/Software Instructions ......................8 4.1 VDB02 开机/Starting up ........................8 4.2 扫描蓝牙信标/Scan Bluetooth beacons ..................8...

  • Page 4: 产品介绍/Product Introduction

    Skylab_xBeacon is a mobile APP developed by the SKYLAB development team to configure VDB02 parameters. With this APP to connect to the VDB02, you can modify its broadcast frequency, power, UUID, Major, Minor, and device name and other parameters. These parameters will be broadcast out when the VDB02 is in the broadcast state.

  • Page 5: Vdb02 内部模块介绍/Internal Modules

    The VDB02 has a reserved internal acceleration and temperature and humidity sensors to collect the corresponding information and broadcast it out (not posted by default). VDB02 用两节 5 号电池（南孚 Excell 工业装）串联供电，方便更换电池。 VDB02 is connected in series with two 5 batteries (Nanfu Excell Industrial Assembly) for easy battery replacement. 1.2 VDB02 特性/Features ...

  • Page 6: 硬件参数/Hardware Parameters

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 2. 硬件参数/Hardware Parameters 产品参数//Product Parameter 72*45*26mm 尺寸/Dimension 电池型号/ Battery Size AA（5 号电池）/ Size AA (Battery # 5) 工作温度/Operating Temperature -40℃~85℃ 传感器参数（预留，默认不贴）/Sensor parameters (reserved, not posted by default) 3 轴，±2g/4g/8g/16g 四档可调/ 加速度传感器/Acceleration transducer 3 axis, ±2g / 4g / 8g / 16g four gear adjustable 湿度度传感器/Humidity sensor...

  • Page 7: 电池安装指导/Install Battery

    （1）用十字螺丝刀拆卸 4 颗螺丝；/Remove the 4 screws with a cross screwdriver; （2）打开 VDB02 的底部外壳和橡胶垫，对准电池的正负极，安装 2 节电池；/Open the bottom shell and rubber pad of VDB02, align it with the positive and negative electrodes of the battery, and install two batteries; 7 / 32 VDB02-UM-005,A/1 文档密级：外部公开，公司机密，未经许可不得扩散...

  • Page 8: 软件使用说明/Software Instructions

    安装 VDB02 的底壳。如未特殊要求，默认出货样机已提前拨到“ON”上，并装好电池打好螺丝。 Open the bottom case of the VDB02, install two Size AA batteries, and then dial the switch to the "ON". At this point, the VDB02 starts broadcasting and alls the shell of the VDB02. If there is no special requirements, the default shipment prototype has been dialed to the "ON"...

  • Page 9: 连接蓝牙信标/Connect Bluetooth Beacon

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.3 连接蓝牙信标/Connect Bluetooth Beacon 点击要连接的蓝牙信标，30 秒内输入密码，即可获得操作权限。(出厂密码:1234) 9 / 32 VDB02-UM-005,A/1 文档密级：外部公开，公司机密，未经许可不得扩散...
  • Page 10 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 Click the Beacon you want to connect, and enter the password within 30 seconds, in order to obtain operating privileges .(Factory Password:1234). 10 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...

  • Page 11: 配置介绍/Configuration Introduction

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.4 配置介绍/Configuration introduction 介绍 Introductions: MAC: MAC 地址（不可修改）/ Chip MAC address(non-modifiable) Device Name: 所选蓝牙信标的名称/ The name of the Bluetooth 4.2 Beacon which is selected. UUID Value: 按照 ISO/IEC11578:1996 标准的 128 位标识符(16 字节)/128-bit identifier according to ISO/IEC11578:1996 standard (32 hexadecimal digits) Major Value: 16 位标识符(0-65535)/ set 16-bit identifier (0-65535)

  • Page 12: 修改蓝牙信标名称/Modify Bluetooth Beacon Name

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.5 修改蓝牙信标名称/Modify Bluetooth Beacon Name 点击“Device Name”，出现以下 UI，然后在“输入一个名称”框中输入长度小于 12 位的英文字符名称， 也可以在“或者选一个”里选一个名称。然后点击“确认修改”。 Click the “Device Name”, the following UI will be opened. Then enter a length of less than 12-bit English characters as Beacon device name in the following “Enter a Name” box. Then click “confirm to modify”.

  • Page 13: 修改 Uuid/Modify Uuid

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.6 修改 UUID/Modify UUID 点击“UUID”，出现以下 UI，然后在“输入一个 UUID 值”框中输满 16 个字节（32 个十六进制字符） 作为 Beacon 的 UUID。然后点击“确认修改”。 Click the “UUID”, the following UI will be opened. Then enter a 32-byte string of sixteen as the UUID of Beacon in the following “Enter an value” box. Then click “confirm to modify”. After the modification is successful, "Modification succeeded"...

  • Page 14: 修改 Major、Minor/ Modify Major、Minor

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 Click "User service data", the following interface appears, and enter 2416 decimal characters in "Enter User Data". Then click "Confirm Modification." 4.8 修改 Major、Minor/ Modify Major、Minor 点击“Major”，出现如下界面，然后在“请输入一个值”框中设置 0~65535 为设备的 Major 值。然 后点击 “确认”，修改成功后会在界面下方显示 “修改成功”。 Click the "Major",the following UI will be opened. Then set a value between 0~65535 as the Major value of the device in the following “Enter an value”...

  • Page 15: 修改校正功率/ Modify Measured Power

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 click Minor to enter modify. After the modification is successful, "Modification succeeded" will be displayed at the bottom of the interface. 修改 Minor/Modify Minor 同上面 Major 类似，点击 Minor 进入修改即可。 Just like you did above to modify Major, click Minor to enter the change.
  • Page 16 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 Measured Power 含义为，当接收设备接收到的信号强度为-61dBm 时，可认为该设备距离 Beacon 约为 1 米。 The Measured Power means that when the signal strength received by the receiving device is-61dBm, the device can be considered to be about 1 m away from the Beacon.

  • Page 17: 修改发射功率/Modify Transmitting Power

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.10 修改发射功率/Modify Transmitting Power 发射功率的修改需要用到另一个 APP——nRF Connect。 Another APP, nRF Connect, is used to modify the transmitting power. 1、打开 nRF Connect，下拉界面刷新后就开始扫描周围的蓝牙信标； 1、Open nRF Connect and scan bluetooth beacons around after the drop-down screen is refreshed. 17 / 32 VDB02-UM-005,A/1 文档密级：...
  • Page 18 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 2、为了方便寻找到目标信标，可以点击“No filter”后，在第一栏中输入 VDB03； 2、To find the target beacon conveniently, click "No Filter" and enter VDB03 in the first column. 18 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 19 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 3、点击右边的“CONNECT”后进入如下左图界面，然后点击最下面一栏的“Nordic UART Service”； 3、Click "CONNECT" on the right to enter the interface in the left picture below, and then click "Nordic UART Service" in the bottom column; 19 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 20 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4、点击“TX Characteristic”右边的三个指向下方的箭头符号进行连接； 4、Click the three arrow symbols pointing down to the right of "TX Characteristic" to connect; 20 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 21 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 5、点击“RX Characteristic” 右边的一个指向上方的箭头符号，在弹出的界面中进行设置； 5、Click the arrow symbol pointing upwards on the right of "RX Characteristic" and set it in the popup interface; 21 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 22 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 6、输入如下图的指令后，点击“SEND”，然后可以将界面拉到右边，可以看到“Log in Succ ”received； 6、After entering the following command, click "SEND" and then pull the interface to the right, you can see "Log in Succ "received; 22 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 23 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 7、返回原来的界面，点击“RX Characteristic” 右边的箭头符号，输入如下图的指令后，点击“SEND” ， 然后可以将界面拉到右边，可以看到“[AT]Set OK ”received，表示发射功率修改成功； 7、Return to the original interface, click the arrow symbol on the right of "RX Characteristic", input the following instructions, click "SEND", and then pull the interface to the right, you can see "[AT]Set OK"...

  • Page 24: 修改广播间隔/ Modify The Broadcast Interval

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.11 修改广播间隔/ Modify the broadcast interval 点击“广播间隔”出现如下 UI，设置广播间隔，广播间隔可以设置为 100ms、200ms、300ms、400ms、 500ms、600ms、700ms、800ms、900ms 和 1000ms。默认为 500ms。然后点击“确认修改”。 Click the "Broadcast interval" to appear in the following UI, and set the broadcast interval, which can be set to 100ms, 200ms, 300ms, 400ms, 500ms, 600ms, 700ms, 800ms, 900ms, and 1000ms. The default is 500ms.

  • Page 25: 修改密码/ Modify Password

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.12 修改密码/ Modify Password 点击“Password”，出现如下界面，然后在“输入一个密码”框中输入 4 个字符作为连接密码，默 认为 1234。然后点击“确认”，修改成功后会在界面下方显示 “修改成功”。 Click "Password", the following interface appears, and then enter 4 characters in the "Enter a Password" box as the connection Password, the default is 1234. Click OK. After the modification is successful, "Modification succeeded"...

  • Page 26: 切换模式/ Switching Mode

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.13 切换模式/ switching mode 点击右上角切换模式文字，出现模式选择窗口，点选 Eddystone。 Click the upper right corner to switch the mode text, appear the mode selection window, click Eddystone. 26 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...

  • Page 27: Eddystone 配置页面简介/ Eddystone Configuration

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.14 Eddystone 配置页面简介/ Eddystone Configuration page profile 简介/Introduction: MAC: MAC 地址/ MAC address Name: 蓝牙信标的名称，配置方式同 iBeacon 模式。/ The name of the Bluetooth beacon, configuration mode as iBeacon mode. User service data: 用户自定义的数据，配置方式同 iBeacon 模式。/ User-defined data, configured as in iBeacon mode.

  • Page 28: 修改 Url/ Modify Url

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 Other Setting: 用于选择 Eddystone 其他字段信息。 / Used to select the Eddystone other field information. 配置好信息后，蓝牙连接断开，配置将生效。 After the information is configured ,the configuration will take effect after the bluetooth connection is disconnected. 4.15 修改 URL/ Modify URL 点击“URL”, 出现如下...

  • Page 29: 修改 Other Setting/ Modify Other Setting

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.16 修改 Other Setting/ Modify Other Setting 选择并设置 UID 信息/Select and set the UID information: 分别设置 NameSpace(10 字节)和 Instance(6 字节)。 Set up NameSpace (10 bytes) and Instance (6 bytes), respectively. 29 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 30 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 选择并设置 EID 信息/Select and set the EID information: 设置 EID 信息，最多 8 个字节。 Set up the EID information, up to 8 bytes. 30 / 32 VDB02-UM-005,A/1 文档密级： 外部公开， 公司机密， 未经许可不得扩散...
  • Page 31 VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 选择并设置 TLM 信息/Select and set the TLM information: 推荐选择 Encrypted TLM specification（加密的 TLM 规范），然后输入分别输入最多 12 字节的 Encrypted TLM data （ 加密 TLM 数据） ， 2 字节的 16-bit Salt, 以及 2 字节的 16 bit Message Integrity Check.

  • Page 32: App 下载/ Aap Download

    VDB02 使用手册/User Manual 深圳市微能信息科技有限公司 4.17 APP 下载/ AAP download 目前最新 APP 尚未上架，请联系销售人员提供，APP 名称 Skylab_xbeacon。 The latest APP is not yet on the shelves, please contact the salesperson to provide the APP name Skylab_xbeacon. 5. 联系方式/ Contact information 95Power Information Technology Co., Ltd 深圳市微能信息科技有限公司...
