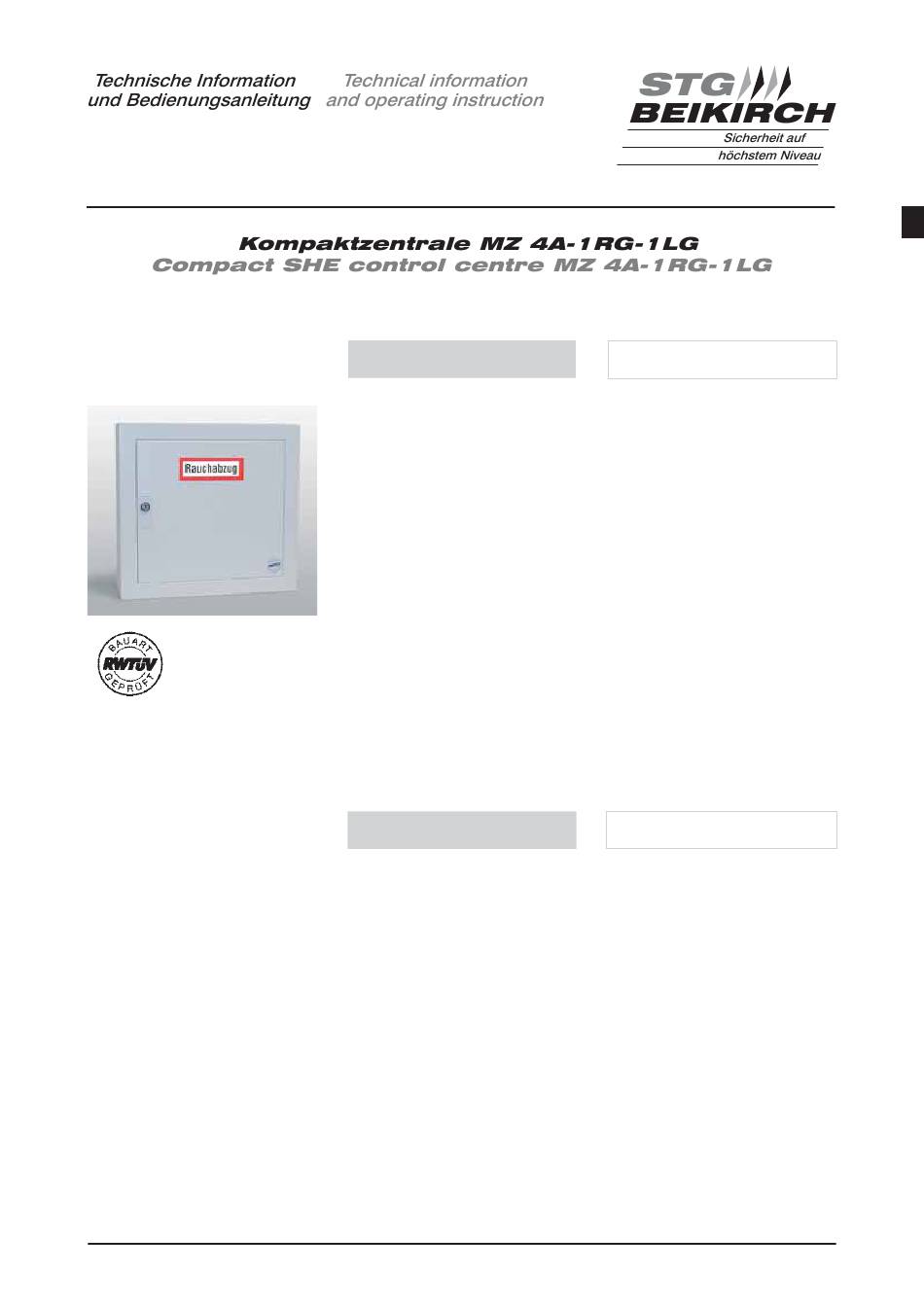

STG-BEIKIRCH MZ 4A-1RG-1LG Technical Information And Operating Instruction

Ausgabe: 9 Gültig ab: 23.08.2005
Nr.: 2364/03
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.
Datei: Ti-MZ 4A 1RG 1LG dt_engl; Art.Nr. 24999980
Version: 9 valid from: 23.08.2005
Funktion
Rauchabzugsanlage, vorzugs-
weise für elektromotorisch zu
öffnende Treppenräume. Zum
Öffnen der Rauchabzugs-
klappen im Brandfall.
Schließen der Rauchabzugs-
klappen durch Zu-Funktion der
angeschlossenen RWA-
Bedienstelle.
Öffnen und Schließen für die
tägliche Lüftung.
Rauchabzugsklappen* in
Form von Lichtkuppeln, Dach-
klappen oder Fenstern mit
Linear- oder Kettenantrieben
24 V DC.
* (im folg. Text kurz Fenster
genannt)
Besonderheiten
• Funktion "Tägliches Lüften"
• 1 RWA-Gruppe
• 1 Lüftungsgruppe
• Stromversorgung 230 V AC /
24 V DC, Notstromakkus und
Ladeteil für 72 Stunden
Funktionserhalt bei Netz-
ausfall
• optische Störmeldung
• verschließbare Tür
• vielfältige Anschlussmöglich-
keiten
Please keep these operating instruction for future reference and maintance.
Function
Smoke extraction system
preferably for eletromechanical
openings in stairways.
Opening of the smoke vent
flaps in case of fire. Closing of
the smoke vent flaps via
closed-function of the
connected SHE manual call
point.
Opening and closing for daily
ventilation. Smoke vent flaps*
as dome lights, folding
skylights or windows with 24 V
DC linear drives or chain
motors.
* (hereafter referred to only as
"windows")
Features
• function "daily ventilation"
• 1 SHE group
• 1 ventilation group
• 230 V AC / 24 V DC power
supply, emergency power
batteries and charging unit,
72 hours of functioning
guaranteed in case of power
failure
• optical malfunction alarm
• lockable door
• versatile connection
Possibilities
