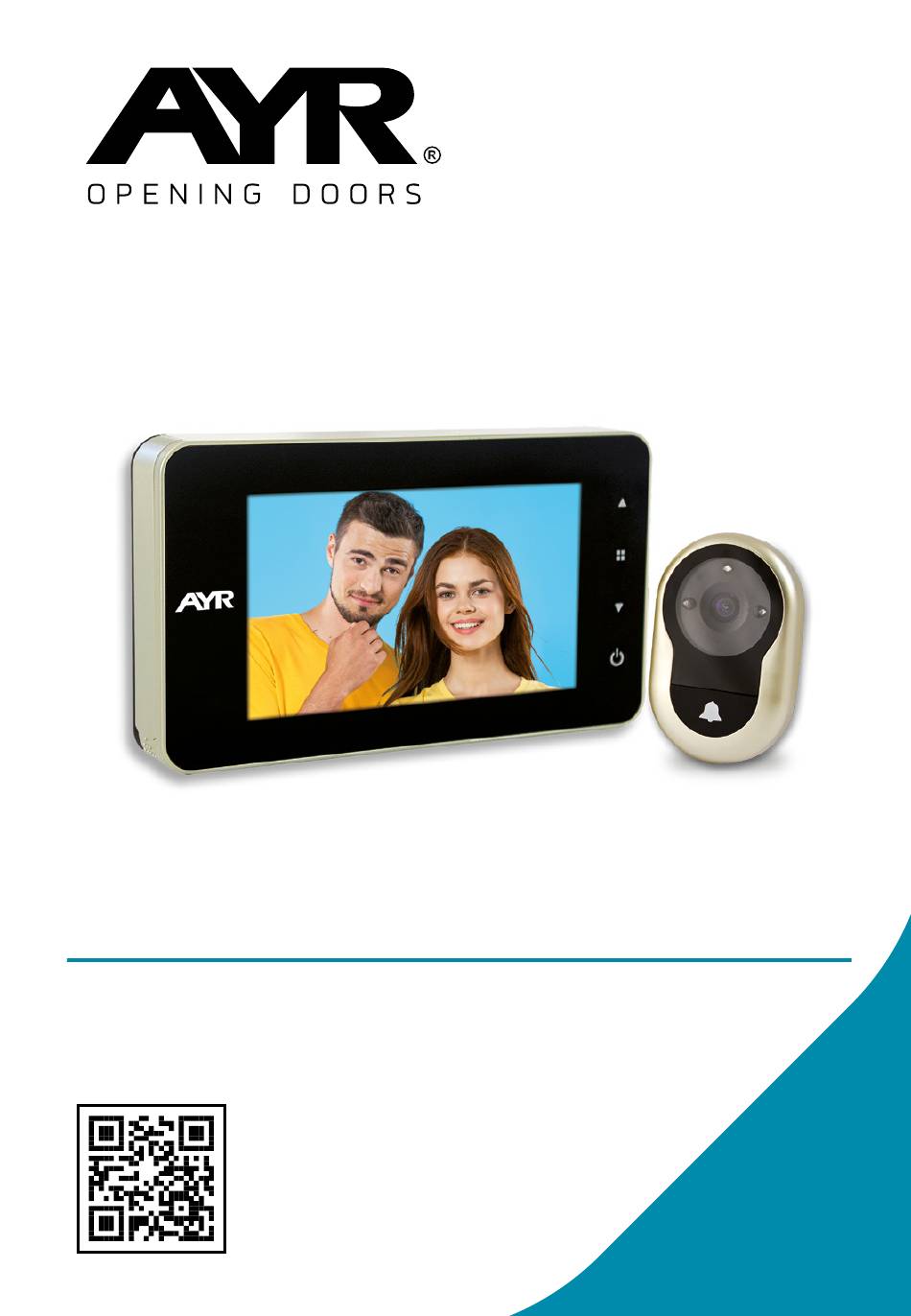

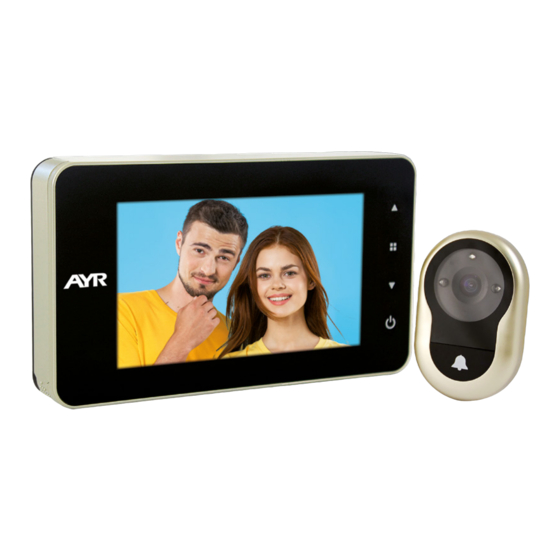

- Page 1 DIGITAL DOOR VIEWER with ALARM USER MANUAL Versión del manual - 141221...
- Page 2 pulsa para instrucciones en ESPAÑOL click for instructions in ENGLISH Klicken Sie für Anweisungen auf DEUTSCH clicca per istruzioni in ITALIANO clique para instruções em PORTUGUÊS Инструкции на РУССКОМ...
- Page 3 WARNING! DO NOT PUT THE BATTERIES until the peephole is fully installed at the door...
- Page 4 WARNING! Make sure you assemble the doorbell camera carefully. IF THE CAMERA WIRE IS PULLED OR FOLDED, this could damage the product. Correct assembly When fitting the door bell camera, first unscrew the camera barrel and then peel off the 3M sticker from the back of the camera (Fig. 1). Stick the camera to the outside of the door making sure the door bell is at the bottom (Fig.
- Page 5 USER MANUAL Index 1. Package list ���������������������������������������������������������������������� 5 2. Installation instructions ���������������������������������������������� 6 3.Installation and replacement of batteries ����������� 7 4. Button functions ��������������������������������������������������������� 8,9 5. Memory Card Installation ���������������������������������������� 10 6. Adjust settings ������������������������������������������������������������� 10 7. Vibration alarm function ��������������������������������������������...
- Page 6 Before install: Before installation, unscrew the re- tainer plate from the bottom of the visor and remove the adhesive pro- tector. Make sure that the thickness of the door where the peephole will be ins- talled is appropriate. Please note that for some doors the thickness in the center may be diffe- rent than other parts.
- Page 7 2. Installation instructions Replace the existing door viewer or drill a 14mm hole in the door at the required height. Peel off the 3M sticker top layer and then insert the ca- mera from the outside . Ensure the door bell button is under the camera and adjust the camera vertically to the ground(FIG.1) Warning: It is very important to peel off the label so that the camera is perfectly attached to the door(FIG.
- Page 8 Hook the screen over the bracket at the top of the holding plate and secure with one small screw through the hole at the bottom of the screen.(FIG. 4). HANG DOOR SCREW FIG. 4 3.Installation and replacement of batteries: 1. Slide the lid upwards to open, as shown in diagram. 2.
- Page 9 4. Button functions: Basic function Other functions Nº Scroll up Select files menu Option confirmation Scroll down take photos On / off Alarm activation/deactivation 5 camera data wire connector 6 SD card socket...
- Page 10 Nº button multi functions -In home page, press UP button to enter picture browse mode; -After enters picture browse mode, press UP button to browse pictures backwards; -In setting mode, press Up button to adjust the item you selected; -In picture browse mode, press Down button to browse pictures onwards;...
- Page 11 Camera front view Camera side view 1 camera 2 Doorbell 3 Data cable 5. Memory Card Installation -Max. 8GB TF card can be used, over HDSC Class 6 is suggested -Before inserting the TF card, make sure the metal cover above the TF card socket is pushed towards the OPEN mark.(OPEN) 512 MB -Lift and open the upper of the metal cover and insert TF card into the...
- Page 12 System settings: -Under normal mode, press to enter setting mode. -Then you should see the below setting mode page. -Press to find different settings. Time--Date--Ringtone--Volume--Auto power-off time--Save file in -Press to change the settings. -In TIME/DATE setting, press will increase the current number; Holding the button down will accelerate the adjustment.
- Page 13 Instructions for use: To observe outdoors: -Under normal mode, you can observe outdoors once you press the power button Visitors: -When visitors press the door bell, the bell will ring inside the room. The screen will automatically turn on showing the image of outside. It will automatically power off once the set time is reached.
- Page 14 7. Vibration alarm function 1- The vibration alarm function is shut by default at the factory. The vibration alarm function needs to be started by pressing the button for 3 seconds when display turns on. 2- The buzzer emits three beeps and a vibration alarm icon appears in the lower right corner of the display.
- Page 15 8. Quick guide: Discover Alarm press press 3 seg. 3 seg. take photo Take photo scroll See photos select Set options Delete photos 1. on 2.scroll 1. on 2. acces 3. select 4. access 3. select 4. acces 5. select 6.
- Page 16 9. Specifications Model: 7040M Door thickness: 38~110mm Door barrel diameter: 14-26mm Camera: 0.3 Mega pixels LCD Screen: 4.0”TFT Resolution: QVGA (480x320) Power: 4 AAA, LR03 1.5V alkaline battery Local memory storage: Approx 26 photos (The amount could differ de- pending on the type of environment the camera is situated in exterior ) Card type: Micro SDcard (TF), max 8GB.
- Page 17 ATTENZIONE! NON INSERIRE LE PILE fino a quando lo spioncino non sia completamente installato sulla porta.
- Page 18 ATTENZIONE! Verificare che la telecamera sia montata corretta- mente. NON PIEGARE NÉ TIRARE IL CAVO della telecamera altrimenti potrebbe rompersi. MONTAGGIO CORRETTO Per smontare la telecamera-campanello, è necessario innanzitutto svitare il tubo di fissaggio alla porta ed estrarre la carta protettiva dell’adesivo 3M dalla parte posteriore (FIG.1).
-
Page 19: Table Of Contents
MANUALE UTENTE Indice 1. Contenuto ����������������������������������������������������������������������� 20 2. Spioncino: installazione sulla porta ������������������ 21 3. Batteria: installazione e sostituzione ����������������� 22 4. Funzioni dei tasti �������������������������������������������������������� 23 5. Installazione scheda di memoria ������������������������� 25 6. Configurazione dello spioncino ��������������������������� 25 7. - Page 20 Prima dell’installazione: Prima dell’installazione, svitare la piastra di sostegno dalla parte inferiore dello spioncino ed estrarre l’adesivo protettivo. Verificare che lo spessore della porta dove si monta lo spioncino sia adeguato. Tener presente che in alcune porte lo spessore nella parte centrale è diverso dal resto della porta.
- Page 21 2. Installazione: Togliere lo spioncino convenzionale dalla porta ed effettuare un foro da 14 mm all’altezza desiderata. Staccare l’adesivo 3M dalla parte poste- riore del campanello e inserirlo dall’esterno facendo attenzione che la posizione sia corretta. Attenzione: È importante attaccarla con l’adesivo per fare in modo che la telecamera resti ben fissa alla porta (FIG.1).
- Page 22 Appoggiare lo spioncino sulla parte superiore del supporto e soste- nerlo con la vite di fissaggio situata nella parte inferiore dello spion- cino (FIG.5). Porre lo porta Avvitare la vite FIG. 4 3.Installazione e sostituzione delle pile: Far scorrere il coperchio verso l’altro e verso l’esterno. Inserire le pile nella posizione “+”...
-
Page 23: Funzioni Dei Tasti
4. Funzioni dei tasti: Función básica otras funciones Nº Freccia verso l’alto Selezione delle cartelle Menù Conferma delle opzioni Freccia verso il basso Foto Accensione/Spegnimento Connessione/Disconnessione allarme 5 Connettore del cavo della telecamera 6 Scheda SD... - Page 24 Nº TASTO Multifunzioni -Sullo schermo di inizio, premere per entrare nella modalità di visualizzazione delle foto. -Una volta dentro questa modalità, premere per visualizzare le foto all’indietro. -In modalità di configurazione, premere per regolare la funzione selezionata. -Premere per entrare nel menù di configurazione.
-
Page 25: Installazione Scheda Di Memoria
Vista frontale della telecamera Vista laterale della telecamera 1 telecamera 2 Campanello 3 Cavo di dati 5. Installazione della scheda di memoria Installazione della scheda di memoria: -Inserire la scheda di memoria prima di inserire le pile. -Ammette schede di memoria fino a 8 GB. - Per inserire la scheda, far scorrere verso il basso il coperchio metallico (OPEN) 512 MB - Aprirlo con cautela e inserire la scheda. - Page 26 Configurazione del sistema: -In modalità normale, premere per to enter setting mode. entrare nella modalità di configurazione. -Qui ci si trova nella pagina della modalità di configurazione. -Premere per cercare le diverse configurazioni. Ora - Data - Suoneria - Volume - Tempo di spegnimento automatico - Salvare file in -Premere per cambiare la configurazione.
- Page 27 Istruzioni di funzionamento: Per osservare fuori dalla porta: -Nella modalità normale, è possibile osservare fuori dalla porta premendo il tasto Ospiti: -Quando gli ospiti suonano il campanello della porta, suonerà anche all’interno dell’abitazione. Lo schermo si accenderà automaticamente mostrando l’immagine all’esterno. Si spegnerà automaticamente trascorso il tempo selezionato.
- Page 28 7. Funzione allarme per vibrazione 1- La funzione dell’allarme viene in default disattivata. Per attivarla, premere il tasto ON per 3 secondi quando si accende lo schermo. 2- Il dispositivo di vibrazione emette 3 suoni e appare l’icona dell’allarme nella parte in basso a destra. 3- Per disattivarla, premere il tasto ON per 3 secondi quando si accende lo schermo.
-
Page 29: Guida Rapida
8. Guida rapida: accendere OSSERVARE L’ESTERNO accendere spegnere ALLARME press press 3 seg. 3 seg. accendere scattare foto SCATTARE FOTO accedere accendere VISUALIZZARE FOTO selezionare CONFIGURARE OPZIONI ELIMINARE FOTO 1. accendere 2.accedere 1. accendere 2. accedere 3. selezionare 4. accedere 3. -
Page 30: Specifiche Tecniche
9. Specifiche tecniche 7040M Modello: Idoneo per qualsiasi porta con spessore da 38 a 110 mm. Idoneo per fori da 14 a 26 mm 4.0” TFT Sensore: 0.3 Mega Pixels Schermo LCD : QVGA (480x320) Risoluzione: 4 pile AAA , LR03 1.5V alcalina Alimentazione: circa 25 foto Capacità...
